যখন একটি বৈদ্যুতিক যান আপনার পাশ কাটিয়ে চলে যায়, তখন মোটর - গাড়ির খুব 'পাওয়ার হার্ট' - প্রতি মিনিটে হাজার হাজার বা এমনকি হাজার হাজার আবর্তনে ঘুরছে। এই হৃদয়ের ভিতরে একটি ছোট কিন্তু সমালোচনামূলকভাবে গুরুত্বপূর্ণ উপাদান রয়েছে: সমাধানকারী সেন্সর (বা কেবল 'রিজোলভার')। এটি ক্রমাগত রটারের অবস্থান এবং গতি নিরীক্ষণ করে, বাস্তব সময়ে গাড়ির নিয়ামকের কাছে প্রতিটি গতিবিধি রিলে করে। এই ক্ষুদ্র সেন্সরটি মোটরের 'চোখ' হিসেবে কাজ করে।
একটি পরিবর্তনশীল অনিচ্ছা (VR) সমাধানকারী এবং একটি ক্ষত রটার সমাধানকারী মধ্যে পার্থক্য কি? ইভি মোটর নিয়ন্ত্রণের জন্য আপনার কোনটি বেছে নেওয়া উচিত?
I. একটি সমাধানকারী কি এবং কেন এটি ইভির জন্য অপরিহার্য?
একটি সমাধানকারী হল একটি কৌণিক অবস্থান সেন্সর যা ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতির উপর ভিত্তি করে। এটি রটারের কৌণিক স্থানচ্যুতি, ঘূর্ণন গতি এবং দিক নির্ভুলভাবে পরিমাপ করতে ব্যবহৃত হয় । স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর (PMSMs), ইলেকট্রনিক কন্ট্রোল সিস্টেমকে অবশ্যই রটারের সঠিক অবস্থান জানতে হবে যাতে থ্রি-ফেজ উইন্ডিংয়ে সঠিক বর্তমান তরঙ্গরূপ সরবরাহ করা যায়, যার ফলে মোটরটি মসৃণ এবং দক্ষতার সাথে চালিত হয়। রেজলভার দ্বারা ক্যাপচার করা অ্যাঙ্গেল সিগন্যালটি ডিকোড করা হয় এবং মোটর কন্ট্রোলারকে খাওয়ানো হয়, সরাসরি মোটরের টর্ক আউটপুট নির্ভুলতা এবং অপারেশনাল স্থিতিশীলতা নির্ধারণ করে। একটি সমাধানকারী ছাড়া, একটি EV সঠিকভাবে শুরু বা চলতে পারে না।
বর্তমানে ইভিতে ব্যাপকভাবে ব্যবহৃত রেজোলিউর সেন্সরগুলির মধ্যে দুটি প্রধান প্রযুক্তিগত পদ্ধতি রয়েছে: পরিবর্তনশীল অনিচ্ছা (ভিআর) সমাধানকারী এবং ক্ষত রটার সমাধানকারী । তাদের কাজের নীতি এবং কাঠামো উল্লেখযোগ্যভাবে পৃথক।
২. VR সমাধানকারী: কুণ্ডলী মুক্ত রটার, শ্রমসাধ্য এবং টেকসই

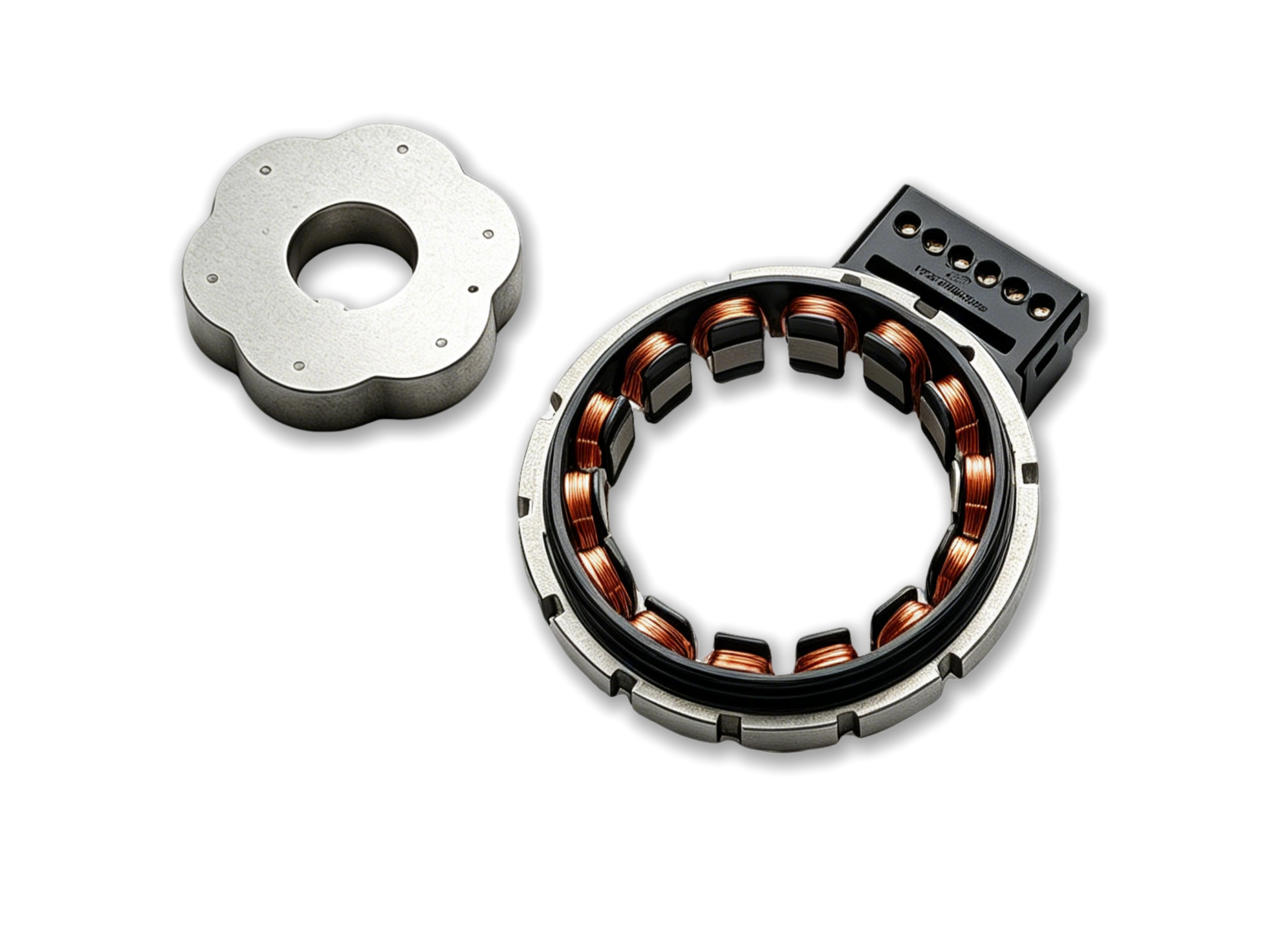

একটি VR সমাধানকারীর কাজের নীতিটি একটি ঐতিহ্যগত ক্ষত রটার সমাধানকারীর থেকে স্বতন্ত্রভাবে আলাদা। একটি প্রচলিত ক্ষত রটার সমাধানকারীর একটি অভিন্ন বায়ু ব্যবধান থাকে এবং রটার কোণ গণনা করতে রটার সিগন্যাল উইন্ডিং এবং স্টেটর উত্তেজনা উইন্ডিংয়ের মধ্যে আপেক্ষিক অবস্থানের পরিবর্তনের উপর নির্ভর করে। বিপরীতে, একটি VR রেজলভারের সিগন্যাল উইন্ডিং এবং উত্তেজনা উইন্ডিং উভয়ই স্টেটরে স্থির থাকে । রটারটি শুধুমাত্র দাঁত সহ স্তুপীকৃত ইস্পাত ল্যামিনেশন নিয়ে গঠিত - এতে কোন উইন্ডিং এবং কোন ব্রাশ নেই, এটি সম্পূর্ণরূপে অ-যোগাযোগ অপারেশন অর্জন করে.
রটারটি ঘোরার সাথে সাথে এর প্রধান-মেরু প্রভাবের কারণে ঘূর্ণন কোণের সাথে সাইনোসয়েডভাবে বায়ু-ব্যবধানের ব্যাপ্তি পরিবর্তিত হয়। এটি স্টেটরের দুটি আউটপুট উইন্ডিংয়ে সাইন এবং কোসাইন ভোল্টেজ সংকেত প্ররোচিত করে। এই দুটি সংকেতের অনুপাত মূল্যায়ন করে রটার কোণটি অনন্যভাবে নির্ধারণ করা যেতে পারে।
ভিআর সমাধানকারীদের প্রধান সুবিধার মধ্যে রয়েছে:
সরল গঠন, কম খরচ: রটারের কোন উইন্ডিং প্রয়োজন হয় না, কম যন্ত্রাংশ থাকে, পরিপক্ক প্রক্রিয়া ব্যবহার করে এবং তৈরি করা কম ব্যয়বহুল।
অত্যন্ত উচ্চ নির্ভরযোগ্যতা: যোগাযোগহীন ডিজাইন মানে কোন পরিধান এবং কোন তৈলাক্তকরণের প্রয়োজন নেই। এটি মতো কঠোর পরিস্থিতি সহ্য করে তেল দূষণ, ধূলিকণা, উচ্চ তাপমাত্রা, আর্দ্রতা এবং শক্তিশালী কম্পনের - ঠিক সেই সাধারণ পরিবেশ যেখানে একটি EV মোটর তার জীবনকাল ধরে কাজ করে।
সহজ ইন্টিগ্রেশন: এর কমপ্যাক্ট কাঠামো মোটর ড্রাইভ সিস্টেমের সাথে একীভূত করা সহজ করে তোলে।
III. ক্ষত রটার সমাধানকারী: রটার উইন্ডিং, বর্শা হিসাবে নির্ভুলতা
ক্ষত রটার রেজলভার হল রেজলভারের ঐতিহ্যবাহী রূপ। এর গঠন একটি দুই-ফেজ ক্ষত-রটার ইন্ডাকশন মেশিনের মতো। স্টেটর এবং রটার উভয়েরই উইন্ডিং আছে। উত্তেজনা সংকেত স্টেটর উত্তেজনা উইন্ডিং এ প্রয়োগ করা হয়, এবং রটার উইন্ডিং সেকেন্ডারি সাইড হিসাবে কাজ করে, ইলেক্ট্রোম্যাগনেটিক কাপলিং এর মাধ্যমে প্ররোচিত ভোল্টেজ তৈরি করে। রটার কোণ পরিবর্তিত হওয়ার সাথে সাথে, স্টেটর এবং রটার উইন্ডিংগুলির মধ্যে আপেক্ষিক অবস্থান তদনুসারে পরিবর্তিত হয় এবং প্ররোচিত ভোল্টেজগুলির প্রশস্ততা এবং পর্যায় পরিবর্তিত হয়, কোণ পরিমাপ সক্ষম করে।
ক্ষত রটার সমাধানকারীদের প্রধান সুবিধার মধ্যে রয়েছে:
উচ্চতর নির্ভুলতা: চাক-দ্বিতীয়-স্তরের রেজোলিউশন অর্জন করে, ঘূর্ণায়মান বাঁকগুলির সংখ্যা প্রয়োজন অনুসারে সঠিকভাবে ডিজাইন করা যেতে পারে।
চমৎকার রৈখিকতা: আউটপুট ভোল্টেজ ঘূর্ণন কোণের সাথে একটি কঠোর কার্যকরী সম্পর্ক বজায় রাখে, উচ্চ সংকেত গুণমান প্রদান করে।
সমৃদ্ধ আউটপুট সংকেত: এগুলি সাইন-কোসাইন, রৈখিক এবং অন্যান্য আউটপুট প্রকারের সাথে বিভিন্ন অ্যাপ্লিকেশনের জন্য তৈরি করা যেতে পারে।
যাইহোক, একটি ক্ষত রটার রেজলভারের রটারে উইন্ডিং থাকে, যা কাঠামোটিকে আরও জটিল করে তোলে এবং আরও চাহিদাপূর্ণ সমাবেশ প্রক্রিয়ার প্রয়োজন হয়। যখন EV মোটরগুলি সাধারণত 15,000 rpm বা তারও বেশি গতিতে চলে, তখন রটার উইন্ডিংগুলির গতিশীল ভারসাম্য এবং নির্ভরযোগ্যতা আরও বেশি চ্যালেঞ্জের সম্মুখীন হয়।
IV পাশাপাশি তুলনা: ইভির জন্য আপনার কোনটি বেছে নেওয়া উচিত?
তুলনার দিক |
ভিআর সমাধানকারী |
ক্ষত রটার সমাধানকারী |
রটার গঠন |
শুধুমাত্র স্তরিত ইস্পাত, কোন windings |
রটার windings আছে |
অপারেটিং নীতি |
এয়ার গ্যাপ পারমিয়েন্সের তারতম্য |
ইলেক্ট্রোম্যাগনেটিক পারস্পরিক আবেশের তারতম্য |
যোগাযোগের পদ্ধতি |
যোগাযোগহীন |
যোগাযোগ (কিছু ডিজাইনে বিয়ারিং/ব্রাশের মাধ্যমে) |
কাঠামোগত জটিলতা |
সরল |
আরও জটিল |
উৎপাদন খরচ |
নিম্ন |
উচ্চতর |
কঠোর পরিবেশের প্রতিরোধ |
অত্যন্ত শক্তিশালী (তেল, ধুলো, উচ্চ তাপমাত্রা) |
শক্তিশালী |
নির্ভুলতা স্তর |
স্বয়ংচালিত গ্রেডের প্রয়োজনীয়তা পূরণ করে (সাধারণত কোণ ত্রুটি ≤±1°) |
উচ্চ নির্ভুলতা অর্জন করতে পারে (আর্ক দ্বিতীয় স্তর) |
উচ্চ গতির অভিযোজনযোগ্যতা |
রটারের কোন উইন্ডিং নেই, ভাল গতিশীল ভারসাম্য, উচ্চ গতির জন্য উপযুক্ত |
রটার উইন্ডিংগুলি অবশ্যই কেন্দ্রাতিগ শক্তি এবং গতিশীল ভারসাম্যের সমস্যাগুলি কাটিয়ে উঠতে হবে |
উপসংহার: VR সমাধানকারীরা ইভির জন্য পছন্দের পছন্দ।
কারণটি পরিষ্কার: গাড়ির অপারেটিং পরিবেশ সেন্সর থেকে অত্যন্ত উচ্চ নির্ভরযোগ্যতা দাবি করে। EV মোটর বগি গরম, তৈলাক্ত এবং প্রচণ্ডভাবে কম্পন করে। যোগাযোগহীন , ভিআর রিসোলভারের উইন্ডিং-মুক্ত রটার গঠন এই কঠোর পরিস্থিতিতে অপ্রতিরোধ্য নির্ভরযোগ্যতা সুবিধা প্রদান করে। এই বৈশিষ্ট্যগুলির জন্য ধন্যবাদ, ইভি মোটর অবস্থান সেন্সরগুলির জন্য VR সমাধানকারীরা মূলধারার পছন্দ হয়ে উঠেছে , বৈদ্যুতিক গাড়ির ক্ষেত্রে প্রবেশের হার 95% এর বেশি.
ক্ষত রটার সমাধানকারীদের জন্য, তারা মহাকাশ এবং উচ্চ-শেষ সার্ভো সিস্টেমের মতো উচ্চ-নির্ভুলতা অ্যাপ্লিকেশনগুলিতে অপরিবর্তনীয় থাকে। যাইহোক, উচ্চ-ভলিউম ইভি অ্যাপ্লিকেশনগুলির জন্য যেগুলি 'উচ্চ নির্ভরযোগ্যতা + উচ্চ খরচ-কার্যকারিতা' দাবি করে, VR পদ্ধতি উচ্চতর সামগ্রিক মূল্য প্রদান করে।
V. উচ্চ-মানের VR সমাধানকারীদের জন্য চারটি মূল প্রক্রিয়া পয়েন্ট
সঠিক প্রযুক্তিগত পথ বেছে নেওয়া মাত্র অর্ধেক যুদ্ধ। একটি যোগ্য VR সমাধানকারী তৈরি করা কঠিন উত্পাদন প্রক্রিয়ার উপর নির্ভর করে । SDM নিন, এমন একটি কোম্পানি যেটি তার VR রেজোলিউর প্রোডাকশন শুরুতেই তৈরি করেছে। এসডিএম চারটি গুরুত্বপূর্ণ ধাপ কভার করে একটি ব্যাপক প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থা প্রতিষ্ঠা করেছে: স্টেটর ওভারমোল্ডিং, কয়েল উইন্ডিং, টিআইজি ওয়েল্ডিং এবং সম্পূর্ণ নিরাপত্তা এবং বৈদ্যুতিক কর্মক্ষমতা পরিদর্শন।
(1) স্টেটর ওভারমোল্ডিং
স্টেটর ওভারমোল্ডিং স্টেটর কোরের উপরিভাগে ইনসুলেটিং উপাদান কোট করতে নির্ভুল ইনজেকশন মোল্ডিং ব্যবহার করে, যা উইন্ডিংগুলির জন্য নির্ভরযোগ্য বৈদ্যুতিক নিরোধক এবং যান্ত্রিক সুরক্ষা প্রদান করে। ভাল ওভারমোল্ডিং শুধুমাত্র উইন্ডিংগুলির মধ্যে নিরোধক নিশ্চিত করে না বরং স্ট্যাটারের কাঠামোগত শক্তিও বাড়ায়, এটি দীর্ঘমেয়াদী উচ্চ-ফ্রিকোয়েন্সি কম্পনের অধীনে স্থিতিশীল রাখে। প্রতিটি স্টেটর নিরোধক কর্মক্ষমতা প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করতে SDM এই ধাপে নিরোধক উপকরণ এবং ইনজেকশন ছাঁচনির্মাণের পরামিতি নির্বাচন কঠোরভাবে নিয়ন্ত্রণ করে।
(2) কুণ্ডলী ঘুর
VR রেজোলিউরগুলির ছোট স্টেটর অভ্যন্তরীণ ব্যাস এবং সরু স্লট রয়েছে, যা ঘুরানোকে চ্যালেঞ্জিং করে তোলে। উচ্চ-মানের উইন্ডিংয়ের জন্য সুনির্দিষ্ট টার্ন কাউন্ট, আঁটসাঁট বিন্যাস এবং কোনও ক্রস-হস্তক্ষেপ প্রয়োজন - এগুলি সবই সমাধানকারীর সংকেত নির্ভুলতার জন্য গুরুত্বপূর্ণ। সাইন-কোসাইন উইন্ডিংগুলি সঠিক সাইনোসয়েডাল টার্ন ডিস্ট্রিবিউশনের সাথে ক্ষতবিক্ষত হয়েছে তা নিশ্চিত করার জন্য SDM নির্ভুল ওয়ান্ডিং প্রক্রিয়া ব্যবহার করে, উৎস থেকে সংকেতের গুণমান নিশ্চিত করে।
(3) TIG ঢালাই
সীসা ঢালাই হল সমাধানকারী উত্পাদনে গুণমানের সমস্যাগুলির প্রবণ একটি পদক্ষেপ। একটি VR সমাধানকারীর ছয়টি লিড থাকে (উত্তেজনা পজিটিভ/নেগেটিভ, সাইন সিগন্যাল দুই লাইন, কোসাইন সিগন্যাল দুই লাইন)। ঢালাই গুণমান সরাসরি সেন্সরের সংযোগ নির্ভরযোগ্যতা প্রভাবিত করে। SDM TIG (Tungsten Inert Gas) ওয়েল্ডিং ব্যবহার করে প্রতিটি উইন্ডিং লিড এবং টার্মিনালের মধ্যে উচ্চ-শক্তি, কম-প্রতিরোধী বৈদ্যুতিক সংযোগ অর্জন করতে, মৌলিকভাবে ঝুঁকিগুলি যেমন ঠান্ডা জয়েন্ট বা আলগা সংযোগগুলি দূর করে।
মান নিয়ন্ত্রণের চূড়ান্ত গেট হল 100% পরিদর্শন। SDM প্রতিটি VR সমাধানকারী পণ্যে একটি সম্পূর্ণ নিরাপত্তা এবং বৈদ্যুতিক কর্মক্ষমতা পরীক্ষা করে, যার মধ্যে অন্তরণ প্রতিরোধ, অস্তরক শক্তি, কয়েল প্রতিরোধ, রূপান্তর অনুপাত, এবং সাইন-কোসাইন আউটপুট সংকেত সামঞ্জস্য রয়েছে। শুধুমাত্র সমস্ত পরিদর্শন আইটেম পাস যে পণ্য যোগ্য হিসাবে নিশ্চিত করা হয় এবং গ্রাহকদের বিতরণ করা হয়.
স্টেটর ওভারমোল্ডিং থেকে কয়েল উইন্ডিং পর্যন্ত, TIG ওয়েল্ডিং থেকে সম্পূর্ণ নিরাপত্তা এবং বৈদ্যুতিক পরিদর্শন পর্যন্ত, SDM প্রতিটি উত্পাদন পদক্ষেপে উচ্চ মান এবং কঠোর প্রয়োজনীয়তা বজায় রাখে, EV গ্রাহকদের জন্য উচ্চ-মানের, উচ্চ-সঙ্গতিপূর্ণ VR সমাধানকারী পণ্য সরবরাহ করতে প্রতিশ্রুতিবদ্ধ।
VI. শেষ কথা
VR সমাধানকারী এবং ক্ষত রটার সমাধানকারীদের প্রত্যেকেরই তাদের শক্তি রয়েছে। যাইহোক, EV ক্ষেত্রে, যেখানে নির্ভরযোগ্যতা এবং খরচ উভয়ই অত্যন্ত চাহিদাপূর্ণ, VR সমাধানকারী তাদের কঠোরতা, অ-যোগাযোগ অপারেশন এবং পরিপক্ক প্রক্রিয়াগুলির কারণে আলাদা হয়ে উঠেছে , প্রধান OEMগুলির জন্য মূলধারার পছন্দ হয়ে উঠেছে। প্রযুক্তির শিকড়ের দিকে ফিরে তাকালে, ভিআর সমাধানকারীগুলি মূলত অটোমোবাইলের জন্য ডিজাইন করা হয়নি - তারা মহাকাশ এবং সামরিক শিল্পের চরম অবস্থার মধ্যে পরম নির্ভরযোগ্যতার সাধনা থেকে উদ্ভূত হয়েছিল। এখন যেহেতু এই প্রযুক্তিটি EV ক্ষেত্রে 'নামিয়েছে', এটি পুরোপুরি মোটরের মূল চাহিদা পূরণ করে: 'নিখুঁতভাবে দেখুন, কঠোর অবস্থা সহ্য করুন এবং দীর্ঘস্থায়ী হন।'
সঠিক প্রযুক্তির পথ নির্বাচন করা গুরুত্বপূর্ণ, কিন্তু সঠিক সরবরাহকারী নির্বাচন করাও সমান গুরুত্বপূর্ণ। উত্পাদন নির্ভুলতা থেকে গুণমান নিয়ন্ত্রণ পর্যন্ত, প্রতিটি প্রক্রিয়া পদক্ষেপের দৃঢ় সঞ্চালন হল মৌলিক গ্যারান্টি যে সেন্সর বাস্তব-বিশ্বের ব্যবহারে 'আপনাকে হতাশ করবে না'।
