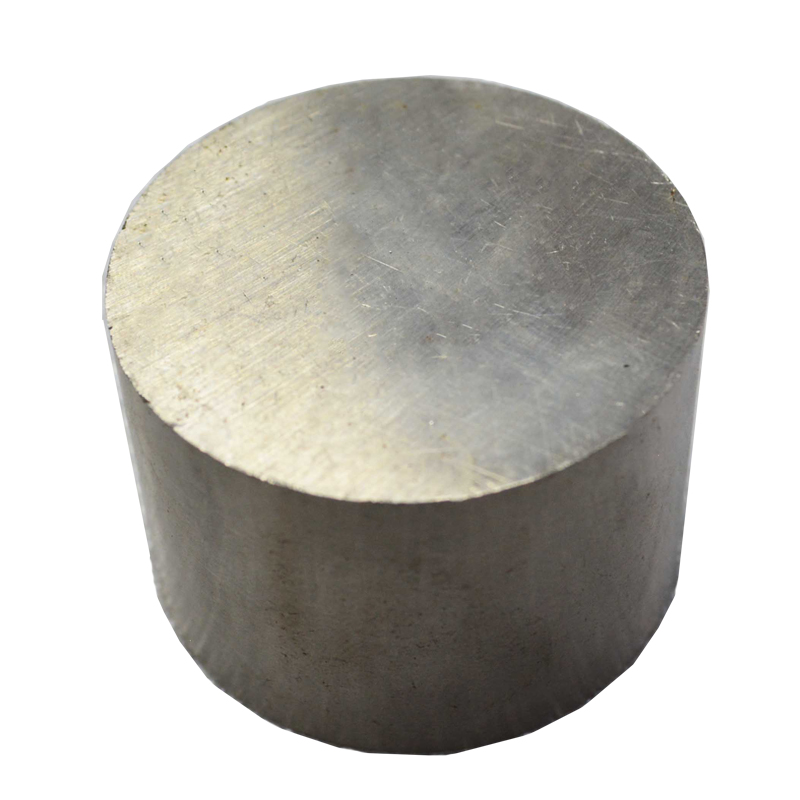

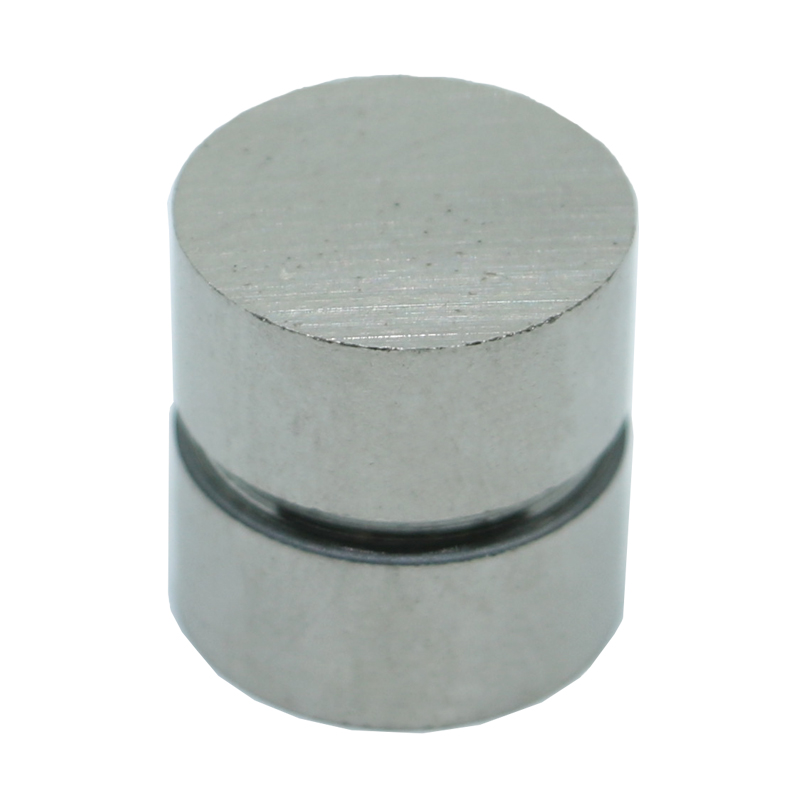

Czym są magnesy cylindryczne Alnico?
Magnesy cylindryczne Alnico to magnesy trwałe o kształcie cylindrycznym, wykonane z najwyższej jakości stopu aluminium, niklu, kobaltu i żelaza, z opcjonalnymi metalami śladowymi w celu zoptymalizowania wydajności magnetycznej. Jako klasyczny materiał magnetyczny nie będący pierwiastkiem ziem rzadkich, ich cylindryczna konstrukcja jest jedną z najczęściej stosowanych form w zastosowaniach przemysłowych, charakteryzującą się równomiernym promieniowym rozkładem pola magnetycznego i doskonałą kompatybilnością z obracającymi się elementami mechanicznymi, takimi jak wały silników i wirniki czujników.
W przeciwieństwie do innych typów magnesów, magnesy cylindryczne Alnico zachowują swoją siłę magnetyczną nawet w ekstremalnych wahaniach temperatury (-250°C do 425°C) i w trudnych warunkach pracy, z wysokim punktem Curie wynoszącym 850°C. Łączą w sobie naturalną odporność na korozję, wysoką przenikalność magnetyczną i łatwy montaż, co czyni je niezastąpionym wyborem w przypadku zastosowań przemysłowych wymagających wysokiej temperatury i precyzji, które wymagają stabilnych i długotrwałych właściwości magnetycznych.
Zalety techniczne magnesów cylindrycznych Alnico
Wyjątkowa stabilność termiczna: Alnico ma najniższy współczynnik temperaturowy spośród wszystkich materiałów z magnesami trwałymi. Może pracować w temperaturach sięgających 550°C przy znikomych, odwracalnych stratach, zapewniając precyzję w ekstremalnych temperaturach.
Doskonała odporność na korozję: Ze względu na swój metaliczny skład Alnico jest wysoce odporny na rdzę i korozję. Większość magnesów cylindrycznych Alnico nie wymaga platerowania ani powlekania, chociaż oferujemy wykończenia malowane lub chromowane ze względów estetycznych lub identyfikacyjnych.
Wysoka indukcja szczątkowa (Br): Chociaż ich koercja jest niższa niż w przypadku magnesów ziem rzadkich, gatunki Alnico 5 i Alnico 8 oferują wysoką gęstość strumienia, co czyni je idealnymi do specjalistycznych zastosowań w czujnikach.
Precyzyjna produkcja: Oferujemy zarówno odlewane Alnico (dla skomplikowanych kształtów i wysokiej energii magnetycznej), jak i spiekane Alnico (dla doskonałej wytrzymałości mechanicznej i węższych tolerancji).
Skład materiału i wydajność
O doskonałej wydajności magnesów cylindrycznych Alnico decyduje naukowa proporcja stopu, przy czym każdy element odgrywa kluczową rolę w optymalizacji właściwości magnetycznych i fizycznych:
Aluminium (Al): Zwiększa odporność na korozję i twardość mechaniczną magnesu
Nikiel (Ni): Zwiększa stabilność magnetyczną i odporność na utlenianie, poprawia działanie w wysokich temperaturach
Kobalt (Co): Zwiększa siłę magnetyczną i gęstość energii, rozszerza zakres temperatur roboczych
Żelazo (Fe): Zapewnia podstawowe właściwości magnetyczne, poprawia obrabialność stopu
Regulowany stosunek stopu pozwala na dostosowanie właściwości magnetycznych (remanencji, koercji) w celu spełnienia specyficznych potrzeb różnych zastosowań przemysłowych, równoważąc siłę magnetyczną i odporność na temperaturę w celu uzyskania optymalnej wydajności.
Magnesy cylindryczne odlewane i spiekane Alnico
Oferujemy dwa zaawansowane procesy produkcyjne magnesów cylindrycznych Alnico, każdy dostosowany do różnych scenariuszy zastosowań:
| Właściwości |
Odlewane magnesy cylindryczne Alnico |
Spiekane magnesy cylindryczne Alnico |
| Dokładność wymiarowa |
Wymagana umiarkowana obróbka wtórna |
Wysoka, wąska tolerancja dla części precyzyjnych |
| Zakres rozmiarów |
Nadaje się do dużych/ponadwymiarowych cylindrów |
Idealny do małych/miniaturowych magnesów cylindrycznych |
| Elastyczność kształtu |
Dostępne złożone kształty cylindryczne |
Standardowe cylindryczne kształty, wysoka konsystencja |
| Wydajność magnetyczna |
Wyższa remanencja i gęstość energii |
Nieco niższa wydajność magnetyczna, bardziej jednolita |
| Skrawalność |
Dobry, łatwy do wtórnej obróbki |
Kruchy, wymaga precyzyjnego szlifowania |
| Idealne zastosowania |
Duże silniki, generatory przemysłowe, ciężki sprzęt |
Precyzyjne czujniki, małe siłowniki, mini instrumenty |
Kierunki magnesowania
Magnesy cylindryczne Alnico obsługują kierunki magnesowania zoptymalizowane pod kątem ich cylindrycznej struktury, pasując do różnych konstrukcji obwodów magnetycznych:
Magnetyzacja osiowa: pole magnetyczne wzdłuż centralnej osi cylindra (najczęściej w przypadku magnesów cylindrycznych Alnico)
Magnetyzacja promieniowa: Pole magnetyczne promieniuje od środka do zewnętrznego obwodu, idealne dla silników obrotowych
Niestandardowe magnesowanie: Magnetyzacja dostosowana do konkretnych wymagań przemysłowych obwodów magnetycznych
Kategorie kształtów magnesu AlNiCo
Oprócz klasycznej cylindrycznej konstrukcji magnesy AlNiCo są projektowane w różnorodnych precyzyjnych kształtach, aby sprostać unikalnym wymaganiom obwodów magnetycznych w zastosowaniach przemysłowych, lotniczych, motoryzacyjnych i precyzyjnych. Każdy kształt został zaprojektowany z myślą o optymalnym rozkładzie pola magnetycznego, łatwej integracji i niezawodnym działaniu w wysokich temperaturach i trudnych warunkach pracy, dostępny zarówno w wersji odlewanej, jak i spiekanej, z możliwością dostosowania wymiarów. Poniżej znajdują się cztery podstawowe kształty magnesów AlNiCo dostosowane do różnych zastosowań:
Magnesy prętowe AlNiCo
Magnesy sztabkowe AlNiCo mają długą, prostą prostokątną konstrukcję i jednolite właściwości magnetyczne na całej długości. Charakteryzują się liniowym rozkładem pola magnetycznego i wysoką stabilnością strukturalną, idealnie nadają się do zastosowań wymagających większego zasięgu magnetycznego i łatwego montażu – takich jak czujniki magnetyczne, sprzęt edukacyjny, mierniki przemysłowe i systemy ruchu liniowego. Ich sztywna konstrukcja prętowa zapewnia trwałą wydajność w warunkach wibracji i naprężeń mechanicznych, a długości i grubości można dostosowywać, aby dopasować je do potrzeb kompaktowych i wielkoskalowych projektów.
Magnesy blokowe AlNiCo
Magnesy blokowe AlNiCo (pryzmat sześcienny/prostokątny) wytwarzają skoncentrowane, spójne pole magnetyczne na swoich płaskich powierzchniach, co czyni je jednym z najbardziej wszechstronnych kształtów AlNiCo do integracji przemysłowej. Dzięki precyzyjnej tolerancji wymiarowej i wysokiej przenikalności magnetycznej doskonale nadają się do statycznych obwodów magnetycznych, magnetycznych systemów mocowania, precyzyjnych instrumentów i ciężkiego sprzętu przemysłowego. Dostępne w niestandardowych rozmiarach bloków (długość, szerokość, wysokość), oferują elastyczne opcje montażu zarówno do montażu powierzchniowego, jak i zastosowań wbudowanych, zachowując stabilną wydajność w ekstremalnych temperaturach do 425°C.
Magnesy w kształcie podkowy AlNiCo
Magnesy AlNiCo w kształcie podkowy (typu U) mają zakrzywioną strukturę w kształcie litery U, która koncentruje strumień magnetyczny pomiędzy dwoma końcami biegunów, tworząc silne, skupione pole magnetyczne do zastosowań związanych z chwytaniem i przytrzymywaniem. Ten kultowy kształt maksymalizuje siłę magnetyczną w kompaktowej formie, dzięki czemu idealnie nadaje się do narzędzi ręcznych, zacisków magnetycznych, sprzętu dźwigowego i demonstracji edukacyjnych. Magnesy w kształcie podkowy AlNiCo, wykonane z myślą o wysokiej wytrzymałości mechanicznej i odporności na korozję, w większości przypadków nie wymagają dodatkowej powłoki i zapewniają długotrwałą siłę trzymania w środowiskach przemysłowych i warsztatowych.
Magnesy pierścieniowe AlNiCo
Magnesy pierścieniowe AlNiCo (konstrukcja pierścieniowa) mają centralny otwór z rozkładem pola magnetycznego zoptymalizowanym pod kątem magnesowania promieniowego lub osiowego, doskonale nadającego się do maszyn wirujących, wirników/stojanów silników i systemów sprzęgieł magnetycznych. Ich osiowo-symetryczna struktura zapewnia bezproblemową integrację z wałami i komponentami cylindrycznymi, zapewniając stabilną wydajność magnetyczną w zastosowaniach obrotowych charakteryzujących się dużą prędkością i wysoką temperaturą – takich jak siłowniki lotnicze, czujniki samochodowe, silniki precyzyjne i sprzęt audio. Możliwość dostosowania średnicy zewnętrznej, wewnętrznej i grubości pozwala na idealne dopasowanie do konkretnych projektów rotacyjnych obwodów magnetycznych.
Wszystkie kształty magnesów AlNiCo mają wspólne podstawowe zalety, takie jak ekstremalna stabilność temperaturowa, naturalna odporność na korozję i wysoka odporność na rozmagnesowanie, przy czym każda forma została zaprojektowana tak, aby zapewnić optymalną wydajność magnetyczną dla zamierzonego zastosowania. Oferujemy pełną personalizację wszystkich kształtów, w tym tolerancję wymiarową, gatunek stopu i kierunek namagnesowania, aby zapewnić kompleksowe rozwiązania magnetyczne spełniające Twoje unikalne wymagania projektowe.
