تم تصميم محركات SDM الصغيرة بدون فرش للتطبيقات المدمجة وخفيفة الوزن وعالية السرعة التي تتطلب تحويل طاقة فعال واستجابة سريعة وتشغيل سلس. مع انخفاض القصور الذاتي للدوار، وانخفاض فقدان الطاقة، والأداء الموثوق به في الأنظمة الدقيقة، فإن هذه المحركات مناسبة تمامًا للإلكترونيات المحمولة، والروبوتات، والأجهزة الطبية، ومعدات الطيران، وغيرها من التطبيقات المتقدمة.
المحركات الصغيرة بدون قلب، والمعروفة أيضًا باسم المحركات المجوفة أو المحركات غير الحديدية، هي حلول محركات مدمجة تم تطويرها للتطبيقات التي تتطلب سرعة عالية، واستجابة سريعة، وتشغيل فعال في مساحة تركيب محدودة للغاية. على عكس المحركات التقليدية ذات المحرك الأساسي الحديدي، تستخدم المحركات عديمة القلب بنية لف خفيفة الوزن وذاتية الدعم تساعد على تقليل كتلة الدوار ولحظة القصور الذاتي. في التصميمات بدون فرش، يعمل التبديل الإلكتروني على تحسين عمر الخدمة، وتقليل الصيانة، ودعم الأداء السلس والموثوق عالي السرعة.
في SDM المغناطيسية، نقوم بتطوير محركات صغيرة بدون فرش للعملاء الذين يحتاجون إلى أنظمة حركة مدمجة مع تحكم دقيق، واستهلاك منخفض للطاقة، وأداء يمكن الاعتماد عليه. هذه المحركات مناسبة بشكل خاص للأجهزة التي تعمل بالبطاريات، والمعدات المحمولة، والمحركات المصغرة، والأنظمة الأخرى حيث تعتبر الكفاءة وتقليل الوزن والاستجابة الديناميكية السريعة أمرًا بالغ الأهمية.
لماذا يتم استخدام المحركات بدون فرش Coreless في الأجهزة المدمجة
إحدى الفوائد الرئيسية للهيكل الحركي عديم النواة هو التخلص من النواة الحديدية التقليدية. وهذا يقلل بشكل كبير من القصور الذاتي ويساعد على تقليل الخسائر الداخلية أثناء التشغيل، مما يسمح للمحرك بالتسارع والتباطؤ بسرعة مع الحفاظ على تحويل الطاقة بكفاءة. بالنسبة للمنتجات المحمولة والتي تعمل بالبطارية، يمكن أن يساهم ذلك في تقليل استهلاك الطاقة وإطالة وقت التشغيل.
عند دمجه مع التبديل بدون فرش، يمكن للمحرك أيضًا توفير متانة أفضل وعمر خدمة أطول مقارنة بالحلول التقليدية من نوع الفرشاة. وهذا يجعل المحركات الصغيرة بدون فرش خيارًا جذابًا للأنظمة المدمجة التي تتطلب التشغيل المستمر وسرعة الدوران العالية والإخراج المستقر في ظل الظروف الصعبة.
نظرًا لبنيتها خفيفة الوزن وتشغيلها الفعال، تُستخدم هذه المحركات على نطاق واسع في الأنظمة الكهروميكانيكية المدمجة حيث يكون كل جرام وكل ملليمتر مهمًا. إنها مناسبة بشكل خاص للمصممين الذين يبحثون عن التوازن بين الحجم الصغير والسرعة العالية والاهتزاز المنخفض وسلوك التشغيل السلس.

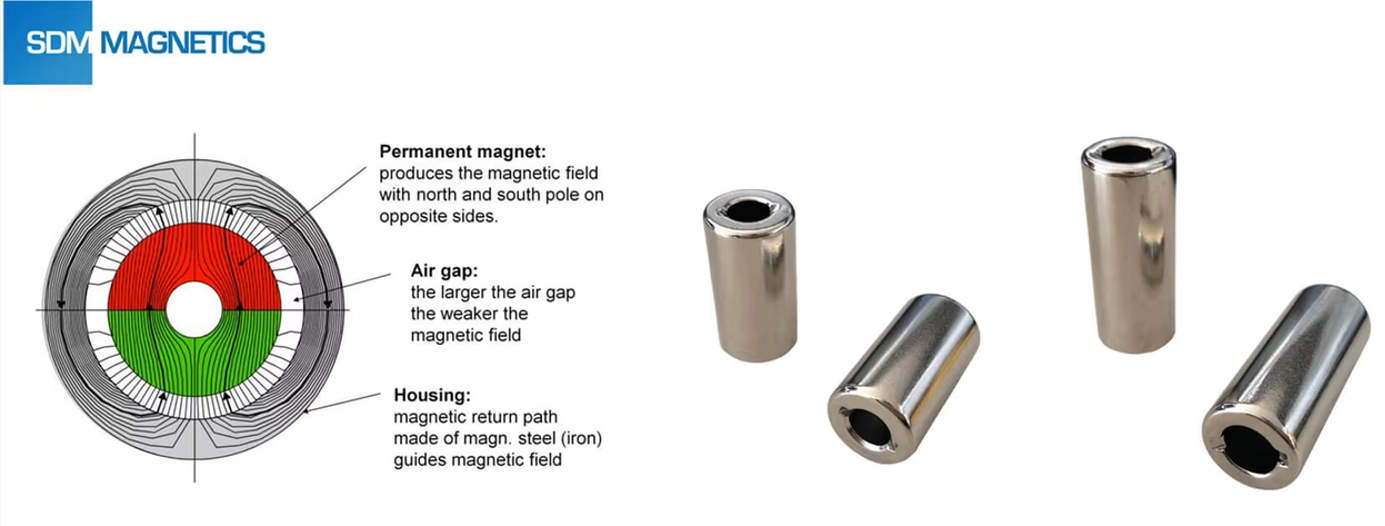

تصميم الدوائر المغناطيسية للمحركات عديمة النواة
المزايا الرئيسية لمحركات SDM Micro Brushless Coreless
تم تصميم محركات SDM الصغيرة بدون فرش لدعم احتياجات المعدات الدقيقة الحديثة. يتيح هيكلها الكهرومغناطيسي المدمج سهولة الاندماج في الأجهزة ذات المساحة المحدودة مع المساعدة في الحفاظ على الأداء القوي في حزمة خفيفة الوزن.
تشمل المزايا الرئيسية ما يلي:
حجم صغير لتصميمات المنتجات المصغرة
بناء خفيف الوزن للأنظمة المحمولة والديناميكية
انخفاض القصور الذاتي للدوار للاستجابة السريعة والتسارع السريع
كفاءة عالية لتقليل فقدان الطاقة
دوران سلس مع اهتزاز منخفض وضجيج منخفض
أداء موثوق وعالي السرعة للتطبيقات الدقيقة
عمر خدمة طويل مدعوم بتخفيف بدون فرش
التخصيص المرن للمتطلبات الخاصة بالتطبيق
بالنسبة للأجهزة الإلكترونية المدمجة ومنصات الحركة الدقيقة، يمكن أن تساعد هذه المزايا في تحسين استجابة النظام وكفاءة التشغيل ومرونة التصميم بشكل عام.
مصممة للحركة عالية السرعة والدقة
غالبًا ما يتم اختيار المحركات الصغيرة بدون فرش للأنظمة التي تتطلب أكثر من مجرد الدوران. في كثير من الحالات، تكون جزءًا من حل الحركة الدقيقة حيث يعد استقرار السرعة والهندسة المدمجة وسلوك التحكم الذي يمكن التنبؤ به أمرًا مهمًا. يركز SDM على احتياجات التكامل العملية لهذه التطبيقات، مما يساعد العملاء على اختيار هيكل المحرك المناسب وفقًا للجهد والسرعة المستهدفة وحالة التحميل ومغلف التثبيت ودورة التشغيل.
بالنسبة لتكوينات 3.7 فولت وغيرها من التكوينات ذات الجهد المنخفض، تعد المحركات الصغيرة بدون فرش مناسبة بشكل خاص للمعدات المدمجة والتي تعمل بالبطارية. يساعد تصميمها الفعال على دعم التطبيقات الحساسة للطاقة حيث يجب تحقيق أداء المحرك دون إضافة حجم أو وزن غير ضروري.
التخصيص والدعم الهندسي
في SDM المغناطيسية، ندرك أن المشروعات ذات المحركات الصغيرة غالبًا ما تتطلب تصميمًا خاصًا بالتطبيقات بدلاً من حل مقاس واحد يناسب الجميع. ولهذا السبب فإننا ندعم التخصيص بناءً على متطلبات العملاء، بما في ذلك حجم المحرك، وتصميم اللف، وتكوين العمود، وترتيب سلك الرصاص، وهدف الأداء. يعمل فريقنا الهندسي مع العملاء بدءًا من تقييم المفهوم وحتى تطوير النماذج الأولية ودعم الإنتاج.
كما أننا نولي اهتمامًا وثيقًا للتحديات العملية لأنظمة المحركات المصغرة، بما في ذلك تحمل الأبعاد، والسلوك الحراري، ودقة التجميع، والموثوقية على المدى الطويل. من خلال التعاون الهندسي ومراقبة التصنيع، نساعد العملاء على تطوير حلول المحركات التي تتوافق مع الاحتياجات الفعلية للمنتج النهائي.
التطبيقات النموذجية
تعد المحركات الصغيرة بدون فرش SDM مناسبة لمجموعة واسعة من التطبيقات المتقدمة، بما في ذلك:
الأجهزة الإلكترونية المحمولة
الأنظمة الروبوتية الدقيقة
المحركات المصغرة
معدات الطيران والملاحة
الأجهزة الطبية
الالكترونيات الاستهلاكية
أنظمة المحركات الصغيرة للسيارات
المضخات الصغيرة والأدوات والآليات الدقيقة
تتطلب مجالات التطبيق هذه عادةً حجمًا صغيرًا واستجابة ديناميكية سريعة وتشغيلًا فعالًا وأداءً موثوقًا في الخدمة المستمرة أو المتقطعة.
لماذا تختار مغناطيسات SDM
تجمع SDM Magnets بين الخبرة في التصميم الكهرومغناطيسي والمواد المغناطيسية والتصنيع الدقيق لدعم مشاريع المحركات المتقدمة. هدفنا ليس فقط توفير محرك صغير، ولكن أيضًا مساعدة العملاء على بناء حل حركة أفضل لمنتجهم النهائي.
لماذا يختار العملاء SDM:
خبرة في المنتجات المغناطيسية الدقيقة والمتعلقة بالمحركات
الدعم من مرحلة التصميم إلى الإنتاج
التركيز على الحلول المدمجة والفعالة والموجهة نحو التطبيق
القدرة على التخصيص لمختلف الصناعات والهياكل
التعاون التصنيعي والهندسي الموجه نحو الجودة
مناسبة لتطوير OEM والتكامل الصناعي
سواء كنت تقوم بتطوير جهاز محمول، أو أداة دقيقة، أو منصة حركة مدمجة، يمكن أن يساعدك SDM في تحديد الحل المناسب للمحرك بدون فرش صغير بدون قلب لمشروعك.
اتصل بنا للحصول على حلول مخصصة للمحركات الصغيرة بدون قلب
إذا كنت تبحث عن محرك بدون فرش صغير بدون قلب لتطبيق مدمج أو عالي السرعة أو يعمل بالبطارية، فإن SDM المغناطيسية جاهزة لدعم مشروعك. أرسل لنا الحد الأقصى للحجم، والجهد، والسرعة المستهدفة، وحالة التحميل، وبيئة التطبيق، وسيوصي فريقنا الهندسي بتكوين المحرك الأكثر ملاءمة لتصميمك.
التعليمات
ما هو المحرك الصغير بدون قلب؟
المحرك الصغير بدون قلب هو محرك صغير يستخدم هيكل لف كوبي بدون حديد أو مجوف بدلاً من المحرك الحديدي التقليدي. يساعد هذا التصميم على تقليل كتلة الدوار وتقليل القصور الذاتي وتحسين الاستجابة الديناميكية.
ما هي فوائد محرك بدون فرش بدون قلب؟
توفر المحركات بدون قلب حجمًا صغيرًا، وقصورًا ذاتيًا منخفضًا، وكفاءة عالية، ودورانًا سلسًا، وعمر خدمة طويل، وأداء موثوقًا عالي السرعة، مما يجعلها مناسبة للتطبيقات الدقيقة والمحمولة.
هل محركات SDM الصغيرة بدون فرش مناسبة للمنتجات التي تعمل بالبطارية؟
نعم. إن تشغيلها الفعال وبنيتها خفيفة الوزن تجعلها خيارًا جيدًا للعديد من الأجهزة المدمجة والتي تعمل بالبطارية، وخاصة التطبيقات ذات الجهد المنخفض مثل أنظمة 3.7 فولت.
هل يمكن تخصيص المحرك؟
نعم. يمكن أن يدعم SDM التخصيص بناءً على متطلبات التطبيق، بما في ذلك الأبعاد وتكوين اللف وتصميم العمود وأسلاك الرصاص وأهداف الأداء.
ما هي التطبيقات التي تستخدم فيها هذه المحركات؟
يتم استخدامها بشكل شائع في الروبوتات والأجهزة الطبية ومعدات الطيران وأنظمة الملاحة والإلكترونيات الاستهلاكية وأنظمة المحركات الدقيقة للسيارات وغيرها من الأجهزة الدقيقة المدمجة.

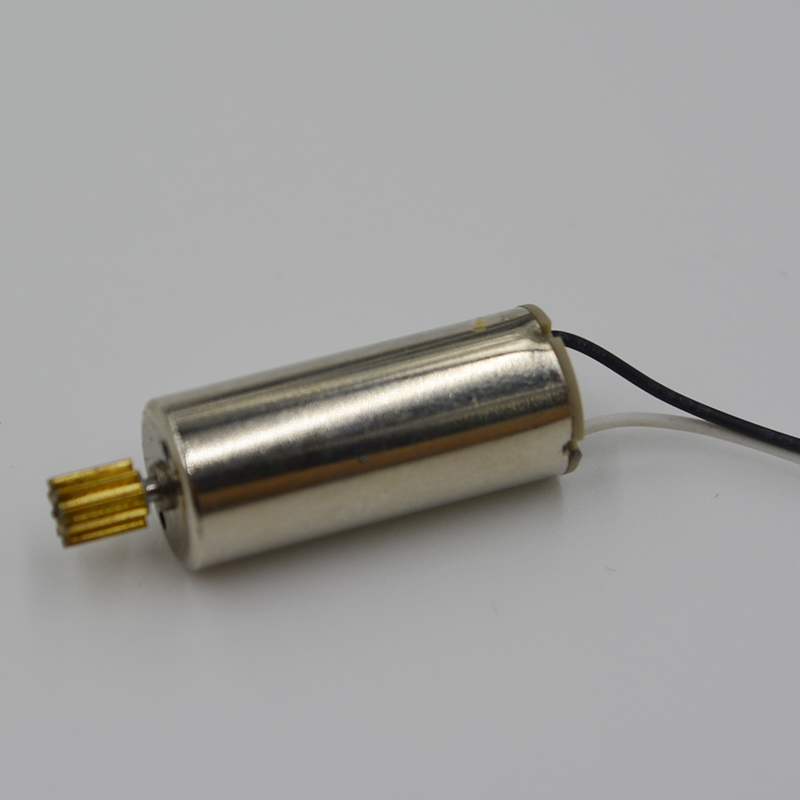

محرك SDM بدون قلب

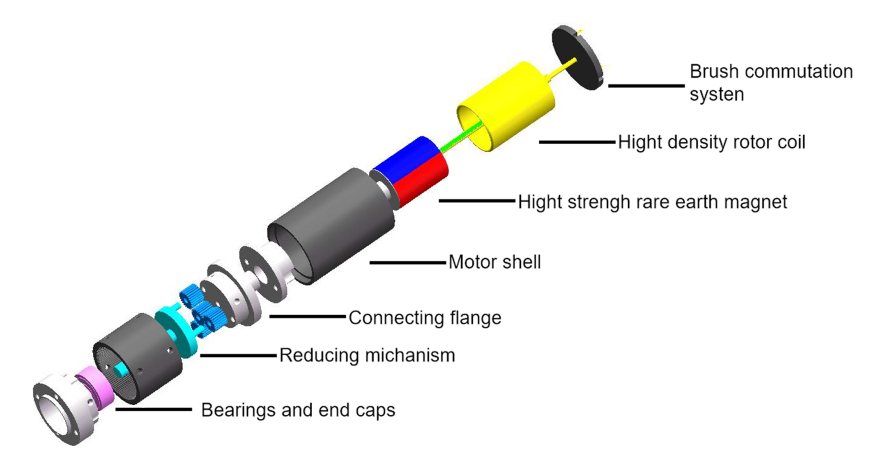

المحرك بدون قلب هو نوع جديد من المحركات الصغيرة والذي يُعرف أيضًا باسم محرك الكوب المجوف. يستخدم المحرك بدون قلب ملفًا بدون فتحة وبدون قلب مثل ملف عضو الإنتاج الذي يخترق الهيكل الأساسي الحديدي للمحرك التقليدي، ثم يقلل بشكل كبير من الوزن ولحظة القصور الذاتي ويقضي بشكل أساسي على فقدان التيار الدوامي لنواة الحديد، وبالتالي، سيتم تقليل فقدان طاقة المحرك أثناء عملية التشغيل.
يتضمن تطوير المحركات الصغيرة عديمة النواة عدة مراحل واعتبارات، مع الاستفادة من التقدم في المواد وتقنيات التصنيع ومبادئ التصميم لتحقيق حجم صغير وكفاءة عالية وأداء دقيق. وفيما يلي نظرة عامة مفصلة عن كيفية تطوير هذه المحركات:
1. **مرحلة المفهوم والتصميم**:
- **تحليل المتطلبات**: يحدد المهندسون مواصفات الأداء مثل عزم الدوران والسرعة وقيود الحجم وأهداف الكفاءة بناءً على التطبيق المقصود.
- **التصميم الكهرومغناطيسي**: يتضمن تصميم المحرك عديم النواة إنشاء دوائر كهرومغناطيسية تعمل على تحسين توزيع المجال المغناطيسي وتقليل الخسائر. يتضمن ذلك تصميم اللفات والدائرة المغناطيسية وتكوين الدوار لتحقيق خصائص الأداء المطلوبة.
2. **اختيار المواد**:
- **الأسلاك النحاسية**: عادةً ما يتم استخدام سلك نحاسي رفيع عالي التوصيل في اللفات لضمان التوصيل الكهربائي الفعال وتقليل المقاومة.
- **المواد المغناطيسية**: يتم اختيار المغناطيس الدائم أو السبائك المغناطيسية للدوار لتوفير قوة المجال المغناطيسي اللازمة مع الحفاظ على الحد الأدنى من الوزن والحجم.
3. **عملية التصنيع**:
- **اللف**: يتم استخدام آلات لف متخصصة لتصفية السلك النحاسي بدقة حول الجزء الثابت عديم النواة. تتطلب هذه العملية دقة عالية لتحقيق العدد المطلوب من اللفات وكثافة التعبئة.
- **التجميع**: يتم تجميع المكونات مثل الجزء الثابت والدوار والمحامل والعمود بعناية لضمان المحاذاة الصحيحة والحد الأدنى من الاحتكاك.
- **التغليف**: يتم تغليف العديد من المحركات الصغيرة بمادة الإيبوكسي أو غيرها من المواد الواقية لتعزيز المتانة والحماية من العوامل البيئية.
4. **تحديات التصغير**:
- **الهندسة الدقيقة**: تتطلب المحركات الصغيرة تفاوتات تصنيع دقيقة للغاية نظرًا لصغر حجمها.
- **إدارة الحرارة**: يعد تبديد الحرارة بكفاءة أمرًا بالغ الأهمية في المحركات الصغيرة لمنع ارتفاع درجة الحرارة وضمان التشغيل الموثوق به على مدى فترات طويلة.
- **كثافة الطاقة**: يمثل تعظيم إنتاج الطاقة بالنسبة إلى الحجم والوزن تحديًا كبيرًا، وغالبًا ما يتطلب تصميمات ومواد مبتكرة لتحقيق الأداء الأمثل.
5. **الاختبار والتحقق**:
- **اختبار الأداء**: تخضع المحركات لاختبارات صارمة للتحقق من توافقها مع مواصفات عزم الدوران والسرعة وسحب التيار والكفاءة.
- **اختبار المتانة**: تقوم اختبارات التحمل بتقييم عمر المحرك في ظل ظروف التشغيل المختلفة لضمان الموثوقية.
- **الاختبار البيئي**: يتم اختبار المحركات للتأكد من مقاومتها للتغيرات في درجات الحرارة والرطوبة والصدمات والاهتزازات لضمان قدرتها على العمل بشكل موثوق في بيئات متنوعة.
6. **التحسين التكراري**:
- استنادًا إلى نتائج الاختبار والتعليقات الواردة من النماذج الأولية، يتم إجراء تحسينات متكررة لتحسين تصميم المحرك وتحسين الأداء ومعالجة أي مشكلات تم تحديدها.
- غالبًا ما يؤدي التقدم في علوم المواد وتقنيات التصنيع والنمذجة الحسابية إلى التحسين المستمر في تصميم وأداء المحركات الدقيقة.
7. **تكامل التطبيقات والسوق**:
- تجد المحركات الصغيرة بدون قلب تطبيقات في مختلف الصناعات بما في ذلك الروبوتات والفضاء والأجهزة الطبية والإلكترونيات الاستهلاكية وقطاعات السيارات.
- يؤدي التخصيص والتكيف مع متطلبات التطبيق المحددة إلى زيادة تطوير ودمج المحركات الصغيرة بدون قلب في الأنظمة والأجهزة المتخصصة.
في الختام، يتضمن تطوير المحركات الصغيرة بدون قلب نهجًا شاملاً يجمع بين التصميم النظري واختيار المواد المتقدمة وعمليات التصنيع الدقيقة والاختبارات الصارمة والتحسين المستمر لتلبية المتطلبات الصعبة للتطبيقات الحديثة عبر الصناعات المتنوعة.
