ブラシレスモーターのローターに は大きく分けてインナータイプとアウタータイプの2種類があります。どれがあなたのニーズに最も適していますか?適切なローターの選択は、モーターの性能と効率に影響します。この投稿では、インナーローターとアウターローターの主な違いについて学びます。それらの設計、用途、およびアプリケーションに最適なものを選択する方法を検討します。
ブラシレスモーターローターのインナーローターとアウターローターの主な違い
インナーローターとアウターローターの主な違いを理解することが、用途に適したブラシレスモーターローターを選択する鍵となります。いくつかの重要な側面にわたってこれらの違いを調べてみましょう。
ローターの配置と構造設計
最も基本的な違いはローターの配置にあります。では
インナーローター ブラシレス モーター、ローターはステーターの内側、モーターの中心軸の近くに配置されます。この設計は、ローターがステーター巻線内で回転することを意味します。逆に、
アウターローター ブラシレス モーターでは、ローターがステーターを包み込み、その周りを回転します。この外部ローターの配置により、ローターの直径が大きくなります。
ローターのサイズ、形状、フォームファクター
インナーローターモーターは、直径が小さく、軸方向の長さが長くなり、よりコンパクトになる傾向があります。多くの場合、円筒形に見えるため、スペースに制約がある用途に最適です。アウターローターモーターは、直径が大きくなり、パンケーキのような平らな形状が特徴です。このフォームファクターにより、ローター半径が増加するため、より高いトルク出力が可能になります。
慣性モーメントと動的応答
インナーローターはローターの質量が小さいため、慣性モーメントが低くなります。これにより、加速が速くなり、応答時間が短縮され、制御がより正確になります。アウターローターは質量と半径が大きいため、より高い慣性を示します。これにより動的応答は遅くなりますが、負荷がかかった状態ではよりスムーズで安定した回転が得られます。
発生トルクと出力特性
アウターローター型ブラシレスモーターは一般に、より高いトルクを生成します。トルクはローター半径に比例するため、外側ローターの半径が大きいほど、特に低速でのトルク出力が大きくなります。インナーローターモーターはトルクが低くなりますが、速度と方向の急速な変化が必要な高速用途に優れています。
熱管理と冷却効率
熱放散は両者の間で大きく異なります。インナーローターモーターは、ステーターがモーターハウジングの近くの外側にあるため、効果的な冷却が促進されます。アウターローターモーターはステーターが内側にあるため、熱放散がより困難になります。これを補うために、アウターローターの設計には追加の冷却機能が組み込まれたり、熱伝導率の高い材料が使用されたりすることがよくあります。
機械的安定性と振動挙動
アウターローターモーターは慣性が高いため、連続低速運転時の機械的安定性が高く、振動が少なくなります。インナーローターモーターは応答性が高いものの、低速時に振動が大きくなる可能性がありますが、精密な制御シナリオでは優れたパフォーマンスを発揮します。
典型的なアプリケーションと使用例
| 側面 |
インナーローター ブラシレスモーター |
アウターローター ブラシレスモーター |
| ローターの配置 |
ステータ内部 |
外側ステータ |
| サイズと形状 |
コンパクトな円筒形 |
より大きな直径、パンケーキ形状 |
| 慣性モーメント |
低い |
高い |
| トルク出力 |
低速・高速志向 |
高速・低速重視 |
| 冷却効率 |
良好 (ステーター外側) |
追加の冷却が必要 |
| 振動と安定性 |
低速での振動が大きくなる |
よりスムーズな操作 |
| 代表的な用途 |
ドローン、ロボット、医療機器 |
電動自転車、扇風機、電動工具 |
これらの主な違いを理解することは、エンジニアや設計者がアプリケーションの要求に基づいて最適なブラシレス モーター ローター タイプを選択するのに役立ちます。
インナーローターブラシレスモーターローターの詳細解析

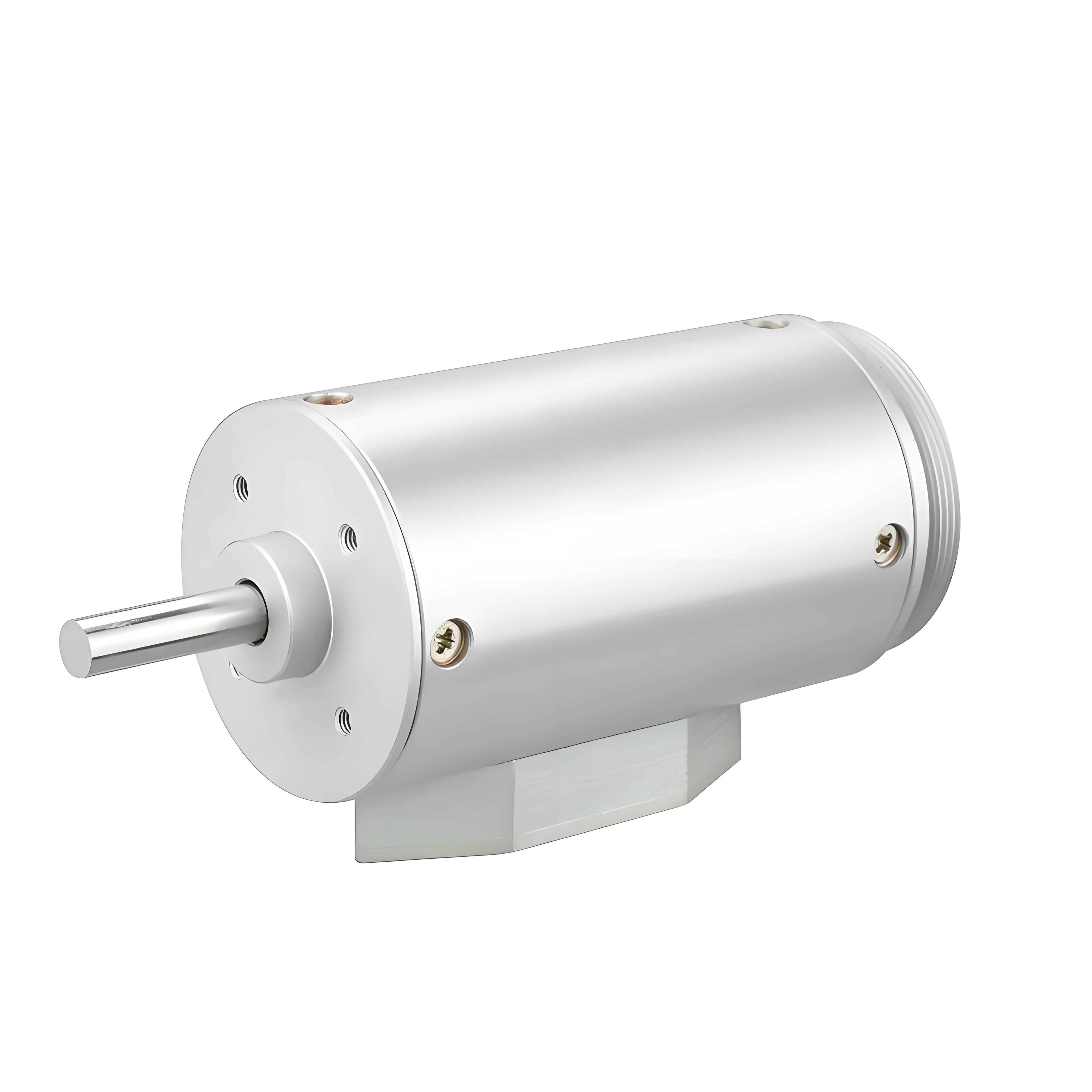

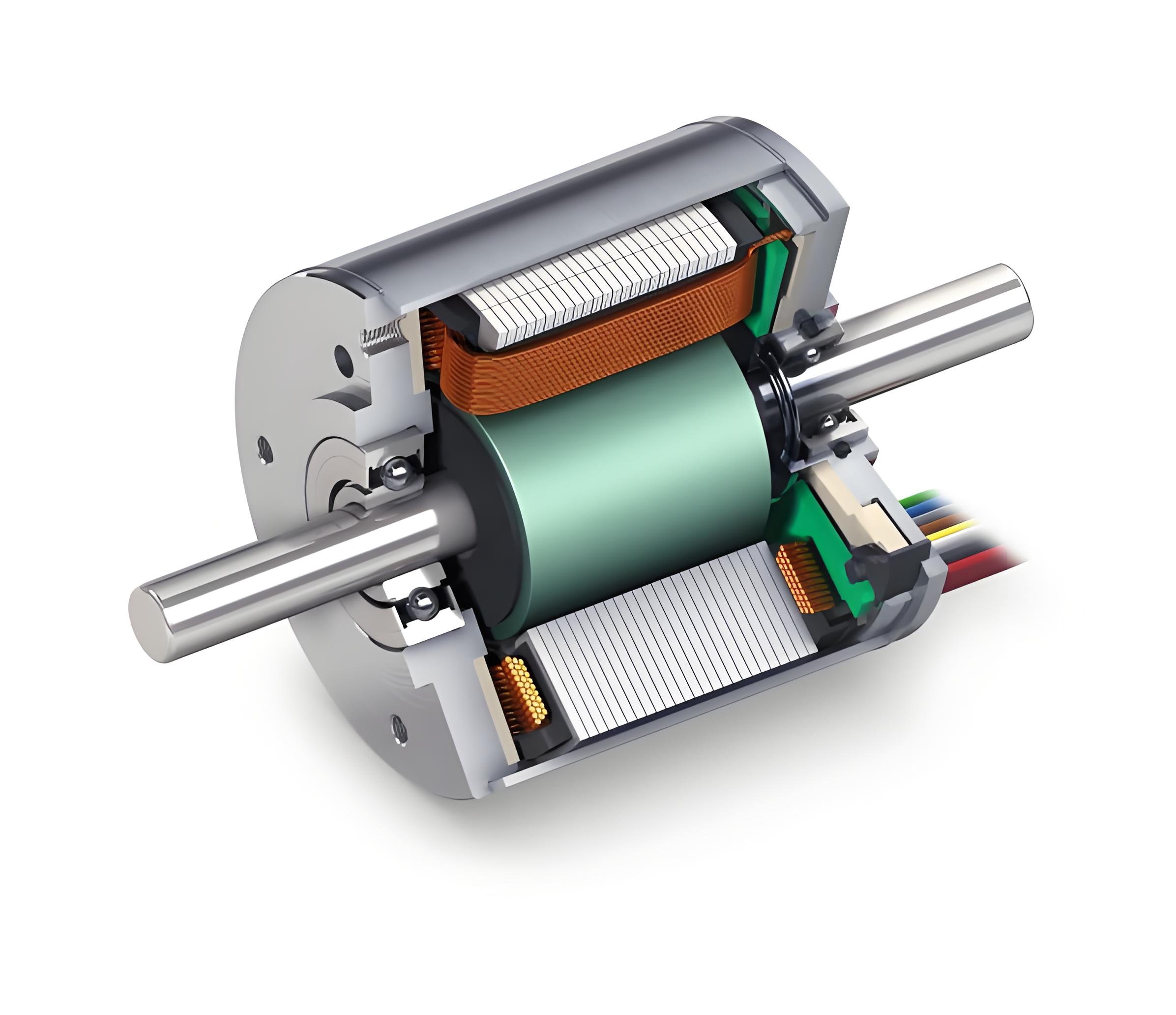

インナーローター ブラシレス モーターは、永久磁石を含むローターがステーター巻線の内側で回転する設計を特徴としています。この構成には、いくつかの明確な利点と、さまざまなアプリケーションへの適合性に影響を与えるいくつかの課題があります。
コンパクト設計の利点とスペースの制約
ブラシレス モーターのインナー ローターは通常、アウター ローターに比べて直径が小さく、軸方向の長さが長くなります。このコンパクトな円筒形のフォームファクタは、半径方向のスペースが限られている用途に最適です。たとえば、産業用ロボットや医療機器は、性能を損なうことなく緊密なアセンブリにきちんと収まるため、ブラシレス モーターのインナー ローター設計に依存することがよくあります。
低いローター質量と加速への影響
ローターはステーターの内側に配置されているため、ローターの質量は一般に小さくなります。これにより慣性モーメントが低減され、モーターの高速な加減速が可能になります。このような応答性は、CNC 工作機械やサーボ ドライブなど、速度や位置の素早い変更が必要な精密制御シナリオでは非常に重要です。慣性の低下により、動的応答性と制御精度の向上にも貢献します。
ステーターの位置による放熱の利点
インナーローター ブラシレス モーターでは、ステーター巻線はモーター ハウジングの近くの外側に配置されます。この近接により、ステータで発生した熱がモーター ケーシングを通じてより効率的に伝導できるため、効果的な熱放散が促進されます。その結果、インナーローターの設計は、熱管理が重要な連続高出力運転においてより優れたパフォーマンスを発揮することがよくあります。
高速・高精度制御に最適
低いローター慣性と効率的な冷却の組み合わせにより、インナーローター ブラシレス モーターは、正確な制御が要求される高速アプリケーションに最適です。応答時間が速く、さまざまな負荷の下でも安定した動作が可能なため、精度と信頼性が最重要視されるドローン、産業オートメーション、医療機器での使用が可能になります。
ハイパワーインナーローターの冷却における課題
一般的に放熱性は良好ですが、高出力のインナーローター ブラシレス モーターでは、コンパクトな設計のため、冷却が困難になる場合があります。ローター自体は密閉されており、磁石に直接空気が流れるのを制限します。このような場合、過熱を防止してパフォーマンスを維持するために、強制空冷や液体冷却などの追加の冷却方法が必要になる場合があります。
アウターローターブラシレスモーターローターの詳細解析
アウターロータ型ブラシレスモータは、ロータがステータを取り囲むユニークなデザインが特徴で、直径が大きくなり、独特のパンケーキのような形状になります。この構成はいくつかの重要な性能面に影響を与え、これらのモーターを特定の用途に適したものにします。
より大きな直径とパンケーキのような形状
アウターローター ブラシレス モーターの特徴は、ローターがステーターの外側に配置されていることです。これにより、ローターの直径が大きくなり、より平らでパンケーキのような形状になります。半径の増加は、ローターがより多くの表面積をカバーすることを意味し、高トルク能力を維持しながら軸方向の長さをコンパクトにすることができます。この形状は、半径方向のスペースは利用可能ですが、軸方向の長さを最小限に抑える必要がある用途に適しています。
より大きなローター半径によるより高いトルク出力
ブラシレスモーターのトルク発生はローター半径に直接関係します。アウター ローター ブラシレス DC モーターは、モーターの中心軸から離れた位置に磁石を配置することで、この利点を活用します。この大きな半径によりトルク アームが増加し、特に低速でのより高いトルク出力が可能になります。その結果、これらのモーターは、電動自転車や電動工具など、強力な始動トルクと継続的な負荷処理を必要とするアプリケーションに優れています。
ローター慣性の増加とその影響
ローターの質量と半径が大きいため、アウターローターのブラシレスモーターの慣性モーメントはインナーローターの設計に比べて著しく高くなります。この慣性の増加は、加速および減速コマンドに対するモーターの応答が遅くなることを意味します。ただし、連続運転時でもよりスムーズで安定した回転を実現し、振動や機械ノイズを低減します。このため、アウター ローター モーターは、安定した低速性能が重要な用途に最適です。
露出したローター表面による冷却の利点
アウター ローター ブラシレス モーターは、ローターが外側に配置されているため、冷却能力が優れていることがよくあります。ローターの露出表面積は、特にフィンやファンなどの追加の冷却機能と組み合わせると、より効果的に熱を放散できます。ただし、ステーターは内部に密閉されているため、巻線によって発生する熱を管理するために設計の最適化が必要になる場合があります。全体として、アウター ローターの設計により、連続運転シナリオにおける効率的な熱管理が容易になります。
連続運転や重負荷用途での使用
高トルク、機械的安定性、効果的な冷却の組み合わせにより、アウターローター ブラシレス モーターは、連続的な重負荷の用途に最適です。一般的な用途としては、電動自転車、扇風機、大型プロペラを備えたドローン、産業機械などがあります。振動を最小限に抑えながら低速でスムーズなトルクを提供する機能により、これらの要求の厳しい環境における信頼性とユーザー エクスペリエンスが向上します。
性能比較: インナーローターとアウターローターのブラシレスモーターローター
ブラシレス モーターのインナー ローターとブラシレス モーターのアウター ローターのどちらかを選択する場合、それらの性能の違いを理解することが重要です。どのブラシレス モーター ローターがニーズに適しているかを判断するために、重要な性能面を分析してみましょう。
応答速度と制御精度
インナーロータ型ブラシレスモータは、ロータ質量が小さく慣性モーメントが小さいため、応答速度に優れています。つまり、加速と減速が速くなり、正確な制御が可能になります。産業用ロボットや CNC 機械など、迅速かつ正確な動作が重要となるアプリケーションに最適です。
アウターローターのブラシレスモーターは慣性が大きいため、応答時間が遅くなります。ただし、この特性は安定した負荷の下でのよりスムーズな動作をサポートし、急速な速度変化ではなく一貫した回転を必要とするアプリケーションに役立ちます。
始動トルクと荷重処理
アウターローター ブラシレス DC モーターは、より高い始動トルクを生成するのに優れています。ローター半径が大きくなるとトルクアームが増加し、低速での負荷処理が向上します。そのため、電動自転車、電動工具、その他の高負荷用途に適しています。
インナーローター ブラシレス モーターは通常、始動トルクが低くなりますが、高速では優れた性能を発揮します。これらは、トルク要求が中程度である軽負荷の高速タスクに適しています。
動作の安定性と振動レベル
アウターローター ブラシレス モーターはローターの質量が大きいため、機械的安定性が向上し、連続運転時の振動が軽減されます。この安定性により、ファンや冷却システムなどのデバイスの耐久性とユーザーの快適さが向上します。
インナーローターのブラシレスモーターは応答性が高いですが、低速では振動が大きくなる場合があります。滑らかさよりも精度を重視した設計のため、敏感な用途では振動制御対策が必要になる場合があります。
熱管理と放熱
ブラシレス モーターのインナー ローター設計は、ステーターがモーター ハウジングの近くの外側にあることから恩恵を受けます。この配置により、効果的な熱伝導と放散が可能になり、高出力または連続動作時の熱管理が向上します。
逆に、アウターローター ブラシレス モーターは、ローターの内側に密閉されたステーターを備えています。熱放散はより困難であり、パフォーマンスを維持して過熱を防ぐために、ファンやヒートシンクなどの追加の冷却戦略が必要になることがよくあります。
サイズと重量の考慮事項
インナーローター ブラシレス モーターは、よりコンパクトで軽量になる傾向があり、スペースに制約のある用途に適しています。円筒形の形状は狭いアセンブリによく適合します。
アウターローター ブラシレス モーターは、パンケーキのような形状で直径が大きいため、重く、かさばります。これらは、半径方向のスペースが利用可能で、より高いトルク出力がサイズに見合った設計に適しています。
用途に適したブラシレス モーター ローターを選択する方法
適切な
ブラシレス モーター ローター(インナー ローターでもアウター ローターでも) の選択は、特定の用途に関連するいくつかの重要な要素によって決まります。これらの考慮事項を理解することで、最適なパフォーマンス、効率、信頼性が保証されます。
速度とトルクの要件の評価
まず、アプリケーションの速度とトルクの要求を評価します。プロジェクトで次のことが必要な場合:
ローターの慣性とトルク出力をニーズに合わせることで、モーターの効率的な動作と寿命が保証されます。
スペースとフォームファクターの制限の評価
モーター用に利用可能なスペースを考慮してください。
サイズの制約とパフォーマンスのニーズのバランスを取ることは、機械的な統合にとって非常に重要です。
熱と冷却のニーズを考慮する
熱管理はモーターの信頼性にとって極めて重要です。
ローターのタイプを選択する際は、アプリケーションのデューティ サイクルと冷却能力を評価してください。
応用例：ドローン、電気自動車、産業機器
業界ごとに異なるローター構成が好まれます。
ドローンや 精密 ロボットでは、 よく使用されます。 インナーローター ブラシレス モーターが 応答が速く、サイズがコンパクトであるため、
電動自転車や電動工具は 通常、 アウターローター ブラシレス モーターを採用しています。 高トルクとスムーズな低速動作を実現する
産業用機器は 、速度とトルクのどちらを優先するかに応じて、どちらのタイプも必要となる場合があります。
一般的なアプリケーションを理解することは、選択プロセスのガイドに役立ちます。
コスト、パフォーマンス、信頼性のバランスをとる
最後に、コストとパフォーマンスのトレードオフを比較検討します。
初期費用とともに長期的な信頼性とメンテナンスのコストも考慮してください。
ブラシレスモーターローター技術の進歩とカスタマイズ
ブラシレス モーター ローター技術は、業界全体のより高い効率、より優れたパフォーマンス、およびカスタマイズされたソリューションへの需要に後押しされて、急速に進化し続けています。インナーローターとアウターローターの両方のブラシレスモーターがこれらの進歩の恩恵を受け、エンジニアが特定の用途に合わせて設計を最適化できるようになります。
ローター材料と磁石技術の革新
最新のブラシレス ローターでは、ネオジム鉄ボロン (NdFeB) 磁石などの高度な磁性材料がますます使用されています。これらの磁石はより強力な磁界を提供し、インナーローターとアウターローターの両方のブラシレスモーターのトルク密度と効率を向上させます。さらに、磁石のコーティングおよび接着技術の進歩により、高性能アプリケーションに不可欠な耐久性と耐熱性が向上しました。
ローターコアの材質も改良されました。より薄いシートを備えた高級ケイ素鋼積層板を使用することで、渦電流損失が低減され、モーター効率が向上し、発熱が低減されます。一部のメーカーは、特にインナーローターのブラシレスモーター設計においてローターの質量を低減し、動的応答をさらに改善する複合材料を研究しています。
特定のアプリケーションのニーズに合わせたカスタマイズ
カスタマイズは、ブラシレス モーター ローター技術において重要な役割を果たします。エンジニアは、ローターのサイズ、磁石の配置、極数を調整して、独自の要件を満たすことができます。たとえば、アウター ローター ブラシレス DC モーターは電動自転車のトルクを高めるために追加の磁極でカスタマイズでき、インナー ローター ブラシレス モーターはローターの慣性を最小限に抑えることで高速ドローン用に最適化できます。
カスタマイズは、ベアリングの種類、シャフト構成、ローターのバランスなどの機械設計の側面にまで及びます。この柔軟性により、ブラシレス ローターはコンパクトな医療機器から頑丈な産業機器に至るまで、さまざまなシステムにシームレスに適合します。
センサーと制御システムの統合
最新のブラシレス モーター ローターでは、ホール効果センサーやエンコーダーなどのセンサーがローター アセンブリに直接組み込まれることが増えています。この統合により、ローター位置のフィードバックが改善され、より正確な整流と制御が可能になります。ローター ブラシレス モーターの場合、特に細かい速度調整やトルク制御が必要なアプリケーションでは、センサーの統合により性能と信頼性が向上します。
一部の設計では、ローターの磁石またはコア内に温度センサーを埋め込んで、熱状態をリアルタイムで監視します。このデータは、特にステーターの冷却が困難なアウターローター ブラシレス モーターの過熱を防ぐのに役立ちます。
ローター設計がモーター効率に及ぼす影響
ローターの設計はモーターの効率に直接影響します。最適化された磁石の配置とローターの形状により、コギング トルクと磁気損失が低減されます。たとえば、ブラシレスローターの斜めの磁石配置により、トルク出力が滑らかになり、振動と騒音が低減されます。
アウターローターのブラシレスモーターでは、ローターの直径が大きくなり、トルク密度が高くなりますが、慣性と効率のバランスをとるには慎重な設計が必要です。インナーローター ブラシレス モーターの設計は、トルクを犠牲にすることなく加速を向上させるためにローターの質量を最小限に抑えることに重点を置いています。
ブラシレスモーターローター開発の今後の動向
今後、コストと供給リスクを軽減するためのレアアースフリーの代替品など、磁石材料のさらなる進歩が期待されます。積層造形 (3D プリンティング) により、これまで不可能だった複雑なローター形状が可能になり、軽量で高性能な設計が可能になる可能性があります。
センサーと無線通信が組み込まれたスマートローターはより一般的となり、予知保全と適応制御をサポートします。さらに、トルク、速度、サイズのバランスを最適化するために、インナーローターとアウターローターの機能を組み合わせたハイブリッドローター設計が登場する可能性があります。
結論
インナーローターブラシレスモーターとアウターローターブラシレスモーターのどちらを選択するかは、速度、トルク、およびスペースのニーズのバランスに依存します。インナーローターは高速応答とコンパクト設計を実現し、アウターローターは高トルクとスムーズな低速運転を実現します。これらのトレードオフを理解することは、エンジニアがアプリケーションに最適なローターを選択するのに役立ちます。 SDM Magnetics Co., Ltd. は、性能と信頼性を向上させる高品質のブラシレス モーター ローターを提供し、先進的な材料とカスタマイズ オプションで多様な業界のニーズをサポートします。
よくある質問
Q: ブラシレスモーターのインナーローターとアウターローターの主な違いは何ですか?
A: インナーローター設計のブラシレスモーターローターはステーター内で回転するため、コンパクトなサイズと高速応答を実現します。対照的に、アウターローターのブラシレスモーターローターはステーターを包み込むため、直径が大きくなり、特に低速時に高いトルク出力が得られます。
Q: ブラシレス モーターのローターのタイプはトルクと速度にどのような影響を与えますか?
A: アウター ローター ブラシレス DC モーター ローターは、半径が大きいため、より高いトルクを生成し、低速、高負荷の用途に最適です。インナーローターのブラシレスモーターローターは慣性が低いため、正確な制御による高速化と素早い加速が可能になります。
Q: ブラシレス モーターのインナー ローターとアウター ローターの冷却の違いは何ですか?
A: ブラシレス モーターのインナー ローター設計ではステーターが外側にあり、放熱が促進されます。アウターローターのブラシレスモーターローターはステーターを囲んでいるため、熱負荷を効果的に管理するにはファンやヒートシンクなどの追加の冷却手段が必要です。
Q: アウターローターブラシレスモーターローターに最も適した用途はどれですか?
A: アウターローター ブラシレス モーターの用途には、高い始動トルク、スムーズな低速動作、機械的安定性が不可欠な電動自転車、ファン、電動工具などが含まれます。
Q: アウターローターではなくインナーローターのブラシレスモーターローターを選択する理由は何ですか?
A: インナーローター ブラシレス モーターの利点には、コンパクトなサイズ、より速い動的応答、より優れた熱管理が含まれており、ドローン、産業用ロボット、および急速な速度変化と正確な制御を必要とする精密機器に適しています。
