Ano ang High-Speed Motor Rotor Assemblies?
Ang mga high-speed motor rotor assemblies (tinatawag ding brushless magnetic rotors/high-speed magnetic rotors) ay mga pangunahing magnetic component para sa permanenteng magnet na high-speed na motor, na pinagsama ang mga precision na istrukturang bakal at mga permanenteng magnet na may mataas na pagganap. Idinisenyo para sa napakataas na bilis ng pag-ikot (30000–200000RPM), ang mga ito ang susi sa pag-convert ng elektrikal na enerhiya sa mekanikal na enerhiya, at kritikal para sa magnetic levitation (maglev) at air levitation na mga high-speed na motor.
Nagtatampok ang aming mga rotor assemblies ng advanced na magnet segmentation at lamination technology para mabawasan ang eddy current loss, habang tinitiyak ng optimized material combination na lumalaban sa matinding centrifugal forces na nabuo sa napakabilis na bilis. Ang bawat pagpupulong ay sumasailalim sa mahigpit na electromagnetic simulation at dynamic na pagsusuri ng balanse, na naghahatid ng maaasahan, mataas na kahusayan na pagganap para sa mga high-power industrial high-speed motor system (1kW–600kW).
Mga Pangunahing Feature ng Aming High-Speed Magnetic Rotor
Ultra-High Speed Capability: Magagamit sa 30000–200000RPM, lumalaban sa matinding centrifugal forces para sa maglev/air levitation motors
High-Grade Magnetic Materials: Gumagamit ng Sm2Co17 33H SmCo at N38AH NdFeB magnets, matatag na pagganap sa mataas na temperatura
Anti-Eddy Current Design: Binabawasan ng magnetic segmentation at laminated magnet technology ang pagkawala ng eddy current, pinapalakas ang energy efficiency
Malawak na Saklaw ng Kapangyarihan: Nako-customize na 1kW–600kW upang tumugma sa iba't ibang pang-industriya na high-speed motor na kinakailangan
Precision Dynamic na Balanse: Mahigpit na pagsubok sa balanse, walang abnormal na panginginig ng boses sa napakataas na bilis
Multi-Magnet Compatibility: Opsyonal na sintered NdFeB, SmCo, bonded magnet o ferrite magnet para sa mga partikular na application
Mataas na Demagnetization Resistance: Ang mga magnet ay nagtatampok ng mahusay na anti-demagnetization na pagganap, matatag na magnetic output sa malupit na mga kondisyon
Pangunahing Pagpili ng Materyal
Pinipili namin ang mga permanenteng magnet para sa mga rotor assemblies batay sa temperatura ng aplikasyon, bilis at mga kinakailangan sa kapangyarihan, na tinitiyak ang pinakamainam na pagganap at tibay:
| Magnet Type |
Grade Used |
Core Advantages |
Ideal Applications |
| Samarium Cobalt (SmCo) |
Sm2Co17 33H |
Matinding katatagan ng mataas na temperatura, mataas na coercivity, mababang panganib ng demagnetization |
200°C+ high-speed na mga motor, e-turbos, aerospace-grade equipment |
| Neodymium (NdFeB) |
N38AH |
Mataas na produkto ng magnetic na enerhiya, mataas na densidad ng kapangyarihan, matipid sa gastos |
Katamtamang mataas na temp na pang-industriya na motor, compressor, blower |
| Bonded Magnet |
Mga Custom na Marka |
Flexible na paghubog, mataas na dimensional na katumpakan |
Mga miniature na high-speed na motor, low-power blower |
| Sintered Ferrite |
Mataas na Marka |
Mataas na paglaban sa kaagnasan, mababang gastos |
Mababang-bilis/mataas na metalikang kuwintas na pantulong na mataas na bilis ng mga bahagi ng motor |
Mga Pakinabang sa Engineering at Manufacturing
Ang aming mga high-speed motor rotor assemblies ay binuo at ginawa gamit ang cross-industry na teknikal na kadalubhasaan, na tinitiyak ang pagiging maaasahan ng pang-industriya na grado:
Electromagnetic Simulation: Ang pre-design simulation ay nag-o-optimize ng magnetic circuit distribution, nag-maximize ng energy conversion efficiency at nagpapaliit ng magnetic loss
Precision Machining: High-precision na pagpoproseso ng CNC para sa mga bahaging bakal, mahigpit na dimensional tolerance para matiyak ang perpektong magnet assembly
Advanced na Magnet Integration: Propesyonal na teknolohiya ng pagbubuklod at pag-aayos, pinipigilan ang pag-alis ng magnet sa ilalim ng napakataas na puwersang centrifugal
Dynamic Balance Testing: 100% dynamic balance detection, nakakatugon sa pang-industriya na high-speed na mga pamantayan ng balanse ng motor para sa walang vibration na operasyon
Pagsubok sa Pagganap ng Materyal: Ang buong pagsubok ng mga kurba ng demagnetization ng magnet sa 20°C–300°C, tinitiyak ang matatag na pagganap sa iba't ibang temperatura
Mga Karaniwang Aplikasyon
Ang aming mga high-speed motor rotor assemblies ay iniakma para sa high-efficiency, ultra-high-speed na pang-industriya na kagamitan, na may mga pangunahing application kabilang ang:
Industrial Fluid at Air System
Mga Compressor: Mga high-speed air compressor, screw compressor para sa pang-industriyang produksyon
Mga blower: High-pressure centrifugal blower, turbo blower para sa pangangalaga sa kapaligiran at bentilasyon
Automotive at Energy System
E-Turbos: Automotive turbocharger, electric supercharger para sa mga bagong sasakyang pang-enerhiya
Enerhiya ng Turbine: Mga maliliit na gas turbine, mga steam turbine para sa mga distributed energy system
Mga Sistema ng Mataas na Bilis ng Motor
Maglev/Air Levitation Motors: Mga core rotor para sa high-speed na maglev pump, air bearing motors
High-Power Industrial Motors: 1kW–600kW high-speed na motor para sa aerospace, precision manufacturing
Serbisyo sa Pag-customize
Nag-aalok kami ng flexible na pag-customize para sa mga high-speed motor rotor assemblies upang tumugma sa iyong partikular na disenyo ng motor at mga kinakailangan sa aplikasyon:
Pag-customize ng Bilis: 30000RPM–200000RPM, na-optimize para sa maglev/air levitation/tradisyunal na high-speed na motor
Power Tuning: 1kW–600kW, customized na magnetic circuit at magnet grade para sa mga partikular na pangangailangan ng kuryente
Pagpili ng Materyal: Custom na SmCo/NdFeB/bonded magnet/ferrite magnet batay sa temperatura at gastos sa pagtatrabaho
Structural Design: Custom na iron component geometry, magnet segmentation scheme at lamination design
Prototype at Bulk Production: Suportahan ang small-batch prototype testing at large-scale mass production, MOQ 1 piece
Quality Assurance at Reliability
Ang lahat ng aming high-speed motor rotor assemblies ay sumasailalim sa multi-stage rigorous quality inspection para matiyak ang ultra-high speed na pagiging maaasahan:
Raw Material Inspection: Pagsubok sa pagganap ng magneto, pag-verify ng komposisyon ng materyal na bahagi ng bakal
Semi-Finished Product Testing: Dimensional accuracy detection, magnetic circuit distribution testing
Tapos na Pagsubok ng Produkto: Dynamic na pagtuklas ng balanse, pagsubok sa paglaban sa puwersa ng sentripugal, simulation ng high-speed na operasyon
Sertipikasyon ng Pagganap: Pagbibigay ng mga ulat ng magnet demagnetization curve at mga ulat sa pagsubok sa pagganap ng pagtutugma ng motor
Pangmatagalang Pagkakaaasahan: Pinabilis na pagsubok sa pagtanda, tinitiyak ang matatag na pagganap para sa pangmatagalang ultra-high speed na operasyon
Disenyo at Pag-unlad na Nakatuon sa Hinaharap
Nakikisabay kami sa pag-unlad ng high-speed na teknolohiya ng motor, at ang aming mga rotor assemblies ay na-optimize para sa pinakabagong mga pang-industriyang uso:
Pag-optimize ng Kahusayan: Patuloy na pagpapabuti ng disenyo ng magnetic circuit at pagpili ng materyal upang mabawasan ang pagkonsumo ng enerhiya
Miniaturization: Compact na disenyo ng rotor para sa maliit na volume na high-power na high-speed na motor
Smart Integration: Nakareserbang mga posisyon sa pag-install ng sensor para sa real-time na pagsubaybay sa katayuan ng pagpapatakbo ng rotor
Sustainability: Binawasan ang paggamit ng rare earth material sa ilalim ng premise ng pagtiyak ng performance, pinahusay na recyclability
Additive Manufacturing: Pag-explore ng 3D printing para sa mga kumplikadong bahagi ng bakal, na nagbibigay-daan sa mas na-optimize na disenyo ng istruktura

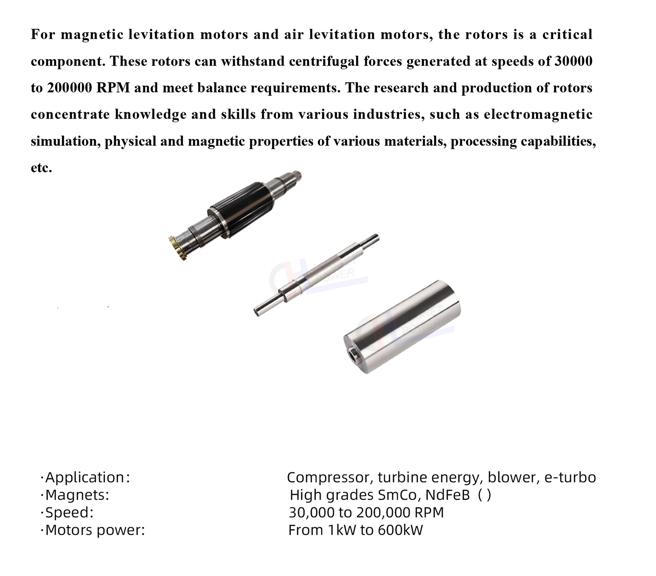

SDM Magnetic Rotor
Bilang isa sa pinakakinakatawan na magnetic assemblies, ang rotor assemblies ay binubuo ng bahaging bakal at permanenteng magnet. Sa totoo lang, ang sintered Neodymium magnet, sintered Samarium Cobalt magnet, bonded magnet, at sintered ferrite magnet ay lahat ay magagamit para sa mga rotor assemblies ayon sa iba't ibang aplikasyon, uri ng motor at proseso ng pagpupulong. Dapat pansinin na ang mga nakalamina na magnet na ginawa ng teknolohiya ng pag-segment ng magnet ay inihahain din sa mga pagtitipon upang bawasan ang pagkawala ng kasalukuyang eddy.
