Mik azok a nagy sebességű motorok forgórészei?
A nagy sebességű motorrotor-szerelvények (más néven kefe nélküli mágneses rotorok/nagy sebességű mágneses rotorok) az állandó mágneses nagysebességű motorok magmágneses alkatrészei, amelyek precíziós vasszerkezeteket és nagy teljesítményű állandó mágneseket integrálnak. Rendkívül nagy fordulatszámra (30000–200000 RPM) tervezték, kulcsfontosságúak az elektromos energia mechanikai energiává alakításában, és kritikusak a mágneses levitációs (maglev) és a léglebegő nagy sebességű motorok számára.
Rotorszerelvényeink fejlett mágneses szegmentálási és laminálási technológiával rendelkeznek az örvényáram-veszteség minimalizálása érdekében, míg az optimalizált anyagkombináció biztosítja az ellenállást az ultra-nagy sebességgel generált extrém centrifugális erőkkel szemben. Minden szerelvény szigorú elektromágneses szimuláción és dinamikus egyensúlyteszten megy keresztül, megbízható, nagy hatékonyságú teljesítményt nyújtva nagy teljesítményű ipari nagy sebességű motorrendszerekhez (1kW–600kW).
Nagy sebességű mágneses rotorjaink fő jellemzői
Ultra-nagy sebességű képesség: 30 000-200 000 ford./perc fordulatszámon működik, ellenáll a szélsőséges centrifugális erőknek a maglev/levegő lebegtető motorokhoz
Kiváló minőségű mágneses anyagok: Sm2Co17 33H SmCo és N38AH NdFeB mágnesek, stabil teljesítmény magas hőmérsékleten
Örvényárammentes kialakítás: A mágneses szegmentálás és a laminált mágneses technológia csökkenti az örvényáram-veszteséget, növeli az energiahatékonyságot
Széles teljesítménytartomány: személyre szabható 1kW-600kW, hogy megfeleljen a különféle ipari nagysebességű motorigényeknek
Precíziós dinamikus egyensúly: Szigorú egyensúlyteszt, nincs rendellenes vibráció ultranagy sebességnél
Többmágneses kompatibilitás: opcionális szinterezett NdFeB, SmCo, kötött mágnes vagy ferritmágnes speciális alkalmazásokhoz
Nagy lemágnesezési ellenállás: A mágnesek kiváló lemágnesezés elleni teljesítményt, stabil mágneses kimenetet biztosítanak zord körülmények között
Kulcsfontosságú anyagok kiválasztása
Állandó mágneseket választunk ki a forgórész szerelvényekhez az alkalmazás hőmérséklete, sebessége és teljesítményigénye alapján, így biztosítva az optimális teljesítményt és tartósságot:
| Mágnestípusú |
Használt |
mag Előnyök |
Ideális alkalmazásokhoz |
| Szamáriumi kobalt (SmCo) |
Sm2Co17 33H |
Rendkívül magas hőmérsékleti stabilitás, nagy koercitivitás, alacsony lemágnesezési kockázat |
200°C+ nagy sebességű motorok, e-turbók, űrrepülőgépek |
| Neodímium (NdFeB) |
N38AH |
Nagy mágneses energiájú termék, nagy teljesítménysűrűség, költséghatékony |
Közepesen magas hőmérsékletű ipari motorok, kompresszorok, ventilátorok |
| Ragasztott mágnes |
Egyedi fokozatok |
Rugalmas formázás, nagy méretpontosság |
Miniatűr nagy sebességű motorok, kis teljesítményű fúvók |
| Szinterezett ferrit |
Kiváló minőségű |
Magas korrózióállóság, alacsony költség |
Alacsony fordulatszámú/nagy nyomatékú segédmotoros nagysebességű alkatrészek |
Mérnöki és gyártási előnyök
Nagysebességű motorrotor-szerelvényeinket iparágak közötti műszaki szakértelemmel fejlesztjük és gyártjuk, így biztosítva az ipari szintű megbízhatóságot:
Elektromágneses szimuláció: A tervezés előtti szimuláció optimalizálja a mágneses áramkör eloszlását, maximalizálja az energiaátalakítás hatékonyságát és minimalizálja a mágneses veszteséget
Precíziós megmunkálás: Nagy pontosságú CNC feldolgozás vas alkatrészekhez, szűk mérettűrés a tökéletes mágnes összeszerelés érdekében
Fejlett mágneses integráció: Professzionális ragasztási és rögzítési technológia, megakadályozza a mágnes elmozdulását ultranagy centrifugális erők hatására
Dinamikus egyensúlyteszt: 100%-os dinamikus egyensúlyérzékelés, megfelel az ipari nagysebességű motoregyensúly szabványoknak a vibrációmentes működés érdekében
Anyagteljesítmény-teszt: A mágnes lemágnesezési görbéinek teljes tesztelése 20°C-300°C között, stabil teljesítményt biztosít különböző hőmérsékleteken
Tipikus alkalmazások
Nagysebességű motorrotor-szerelvényeinket nagy hatékonyságú, ultra-nagy sebességű ipari berendezésekhez szabtuk, amelyek alapvető alkalmazási területei:
Ipari folyadék- és levegőrendszerek
Kompresszorok: Nagy sebességű légkompresszorok, csavarkompresszorok ipari gyártáshoz
Légfúvók: Nagynyomású centrifugálfúvók, turbófúvók a környezetvédelem és a szellőzés érdekében
Autóipari és energiarendszerek
E-Turbos: Autóipari turbófeltöltők, elektromos feltöltők új energiájú járművekhez
Turbinaenergia: Kisméretű gázturbinák, gőzturbinák elosztott energiarendszerekhez
Nagy sebességű motorrendszerek
Maglev/Air Levitation Motors: Magrotorok nagy sebességű maglev szivattyúkhoz, légcsapágyas motorokhoz
Nagy teljesítményű ipari motorok: 1kW-600kW nagy sebességű motorok repüléshez, precíziós gyártáshoz
Testreszabási szolgáltatás
Rugalmas testreszabást kínálunk a nagy sebességű motor forgórészeihez, hogy megfeleljenek az Ön egyedi motortervezési és alkalmazási követelményeinek:
Sebesség testreszabása: 30000-200000 RPM, maglev/levegőlebegés/hagyományos nagy sebességű motorokhoz optimalizálva
Teljesítményhangolás: 1kW–600kW, testreszabott mágneses áramkör és mágneses fokozat az adott teljesítményigényekhez
Anyagválasztás: Egyedi SmCo/NdFeB/kötött mágnes/ferritmágnes a működési hőmérséklet és költség alapján
Szerkezeti tervezés: Egyedi vasalkatrész-geometria, mágneses szegmentálási séma és laminálási tervezés
Prototípus és tömeges gyártás: támogatja a kis szériás prototípus tesztelést és a nagyméretű tömeggyártást, MOQ 1 darab
Minőségbiztosítás és megbízhatóság
Minden nagy sebességű motor forgórész szerelvényünk többlépcsős, szigorú minőségellenőrzésen esik át, hogy biztosítsa a rendkívül nagy fordulatszámú megbízhatóságot:
Nyersanyag-ellenőrzés: Mágnesteljesítmény-vizsgálat, vaskomponensek anyagösszetételének ellenőrzése
Félkész termék tesztelése: Méretpontosság kimutatása, mágneses áramkör eloszlásának vizsgálata
Késztermék tesztelése: Dinamikus egyensúlyérzékelés, centrifugális erőellenállás tesztelése, nagy sebességű működés szimuláció
Teljesítménytanúsítás: Mágneses lemágnesezési görbe jelentések és motorillesztési teljesítményteszt jelentések biztosítása
Hosszú távú megbízhatóság: Felgyorsított öregedésteszt, stabil teljesítményt biztosít a hosszú távú ultra-nagy sebességű működéshez
Jövő-orientált tervezés és fejlesztés
Lépést tartunk a nagy sebességű motortechnológia fejlődésével, és forgórész-szerelvényeinket a legújabb ipari trendekre optimalizáltuk:
Hatékonyság optimalizálása: A mágneses áramkör tervezésének és anyagválasztásának folyamatos fejlesztése az energiafogyasztás csökkentése érdekében
Miniatürizálás: Kompakt forgórész kialakítás kis térfogatú, nagy teljesítményű, nagy sebességű motorokhoz
Intelligens integráció: Fenntartott érzékelő beépítési pozíciók a forgórész működési állapotának valós idejű figyeléséhez
Fenntarthatóság: Csökkentett ritkaföldfém-felhasználás a teljesítmény és a jobb újrahasznosíthatóság előfeltétele mellett
Additív gyártás: 3D-s nyomtatási lehetőségek feltárása összetett vas alkatrészekhez, lehetővé téve az optimalizált szerkezeti tervezést

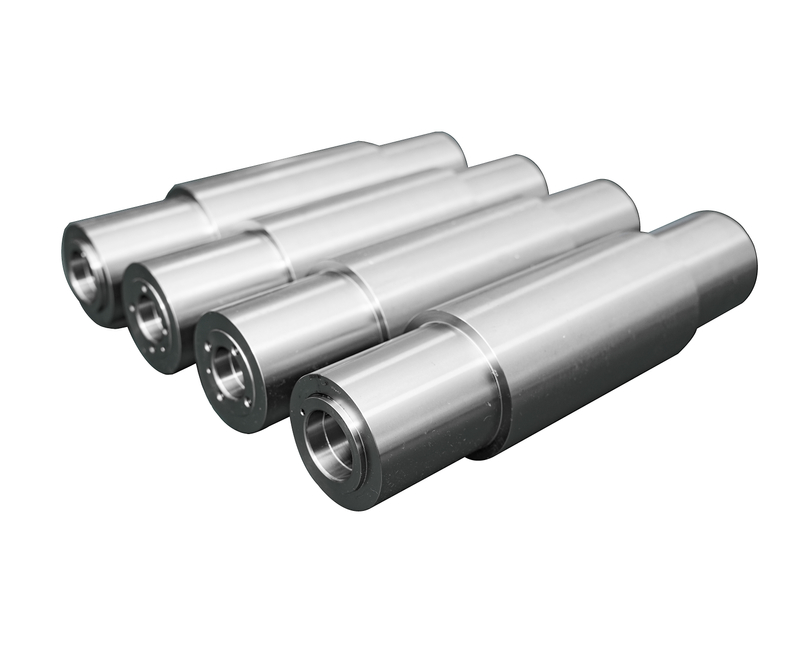

SDM mágneses rotor
Mint az egyik legreprezentatívabb mágneses szerelvény, a forgórész szerelvények vas részből és állandó mágnesből állnak. Valójában a szinterezett neodímium mágnes, a szinterezett szamárium-kobalt mágnes, a kötött mágnes és a szinterezett ferritmágnes mind használhatók rotor-szerelvényekhez a különböző alkalmazásoknak, motortípusoknak és összeszerelési folyamatoknak megfelelően. Megjegyzendő, hogy a mágnesszegmentációs technológiával készült laminált mágneseket az örvényáram-veszteség csökkentésére is szolgálják.
