Tous les moteurs à courant continu sont-ils égaux ? Pas tout à fait.

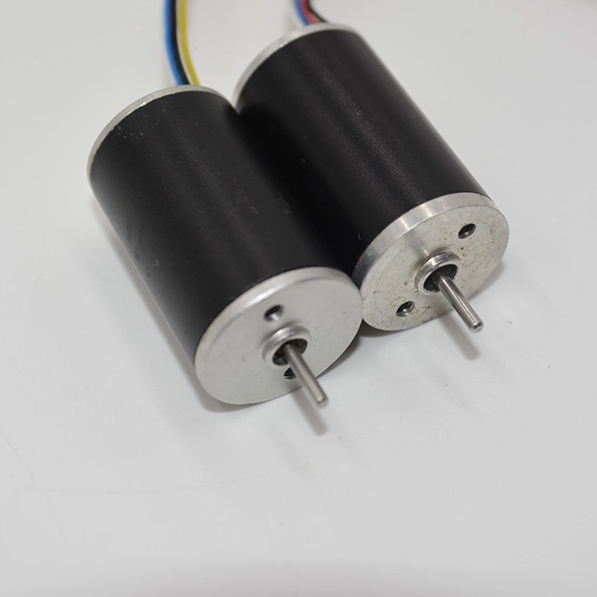

Les moteurs à courant continu sans balais offrent des avantages uniques par rapport aux types à balais. Comprendre ces différences est important pour choisir le bon moteur.
Dans cet article, vous apprendrez les principales distinctions entre les moteurs à courant continu avec et sans balais. Nous explorerons comment chacun fonctionne et où ils sont le mieux appliqués.
Différences fondamentales entre les moteurs à courant continu avec et sans balais
Lorsque l'on compare les moteurs à courant continu avec et sans balais, les principales distinctions résident dans la manière dont ils gèrent la commutation, leur construction interne et la manière dont la puissance est fournie et contrôlée.
Commutation mécanique vs commutation électronique
Les moteurs à courant continu à balais reposent sur
une commutation mécanique . Ils utilisent des balais qui entrent physiquement en contact avec un collecteur fixé au rotor. Lorsque le rotor tourne, les balais commutent le courant entre différents enroulements, créant ainsi un champ magnétique rotatif qui entraîne le mouvement. Cette commutation mécanique est simple mais introduit des frottements, de l'usure et du bruit électrique.
En revanche,
sans balais
à courant continu
les moteurs remplacent ce système mécanique par
une commutation électronique . Au lieu de balais, un contrôleur externe commute électroniquement le courant dans les enroulements du stator. Ce contrôleur utilise des signaux provenant de capteurs ou un retour de force électromagnétique pour chronométrer la fourniture de puissance, permettant une rotation fluide sans contact physique.
Différences de construction du rotor et du stator
Dans les moteurs à balais,
rotor le
stator contient des aimants permanents. Le rotor tourne à l'intérieur du stator et les balais fournissent du courant aux enroulements du rotor.
Les moteurs sans balais inversent cette configuration : le
rotor porte des aimants permanents et le
stator abrite les bobines. Cette conception élimine le besoin de balais et de collecteur, réduisant ainsi l'usure mécanique et permettant des vitesses plus élevées.
Mécanismes de fourniture d'énergie
Les moteurs à balais fournissent de la puissance grâce au contact électrique direct entre les balais et le collecteur. Ce contact permet au courant de circuler dans les enroulements du rotor mais provoque des frottements et une usure au fil du temps.
Les moteurs sans balais fournissent de la puissance
de manière inductive via les enroulements du stator alimentés par le contrôleur électronique. Puisqu’il n’y a aucun contact physique, la fourniture d’énergie est plus efficace et plus fiable, avec moins d’entretien.
Rôle des balais et des commutateurs dans les moteurs à balais
Les balais et les collecteurs agissent comme un interrupteur mécanique, inversant le sens du courant dans les enroulements du rotor pour maintenir une rotation continue. Or, ce contact provoque :
Friction et usure , limitant la durée de vie du moteur
Arc électrique , générant du bruit et des interférences
d'entretien Besoins , car les brosses doivent être remplacées périodiquement
Contrôleurs électroniques dans les moteurs à courant continu sans balais
Les moteurs sans balais dépendent de contrôleurs électroniques pour gérer la commutation. Ces contrôleurs :
Recevez des informations sur la position du rotor via des capteurs (par exemple, des capteurs à effet Hall) ou des méthodes sans capteur
Commutez le courant à travers les phases du stator dans une séquence précise
Utiliser différentes méthodes de commutation (trapézoïdale, sinusoïdale) pour optimiser les performances
Activer des fonctionnalités de contrôle avancées telles que la régulation de la vitesse et le contrôle du couple
Impact sur le fonctionnement et le contrôle du moteur
L'absence de balais dans les moteurs brushless permet :
Vitesses et accélérations plus élevées grâce à une inertie réduite et à l'absence de limites de commutation mécaniques
Sortie de couple plus fluide avec moins d'ondulations et de vibrations, en particulier en cas de commutation sinusoïdale
Contrôle plus précis de la vitesse et du couple via un retour électronique
Cependant, cela nécessite des contrôleurs complexes . et une programmation
En comparaison, les moteurs à balais offrent un contrôle plus simple en appliquant simplement une tension continue, mais manquent de contrôle précis et souffrent de problèmes liés à l'usure.
Configurations et phases typiques du moteur
Les moteurs à balais ont généralement un seul enroulement commuté mécaniquement. Les moteurs à courant continu sans balais utilisent souvent
des enroulements triphasés disposés en configuration étoile ou triangle. Cette configuration multiphasée permet une rotation plus fluide et de meilleures performances.
Les moteurs sans balais peuvent également varier en nombre de pôles, affectant les caractéristiques de couple et de vitesse. Un plus grand nombre de pôles améliore généralement le couple mais réduit la vitesse maximale.
Comparaison des performances des moteurs à courant continu sans balais et des moteurs à balais
Lorsque l'on compare les performances des moteurs à balais et sans balais, plusieurs facteurs clés mettent en évidence les avantages et les compromis entre ces deux types de moteurs.
Capacités de vitesse et d’accélération
Les moteurs à courant continu sans balais atteignent généralement des vitesses de pointe plus élevées que les moteurs à balais. Sans balais provoquant des frictions et des arcs électriques, les moteurs sans balais peuvent tourner et accélérer plus rapidement. Les moteurs à balais sont confrontés à des limitations dues au contact balais-collecteur, qui peut devenir peu fiable à des vitesses élevées et provoquer une usure. Cette différence rend les moteurs sans balais idéaux pour les applications exigeant une accélération rapide et un fonctionnement à grande vitesse.
Caractéristiques de couple et précision de contrôle
Les moteurs à balais fournissent un couple de démarrage élevé, ce qui les rend adaptés aux applications avec démarrages et arrêts fréquents. Cependant, leur couple de sortie peut fluctuer en raison de la commutation mécanique, provoquant une ondulation du couple et un contrôle moins précis. Les moteurs sans balais fournissent un couple plus fluide grâce à la commutation électronique et aux algorithmes de contrôle avancés tels que le contrôle orienté champ (FOC). Cette précision permet une meilleure régulation de la vitesse et une meilleure cohérence du couple sur une large plage de vitesses, cruciales pour la robotique et l'automatisation.
Efficacité et consommation d'énergie
L’un des principaux avantages des moteurs à courant continu sans balais est leur rendement plus élevé. L'absence de balais élimine les pertes par frottement et la commutation électronique réduit le bruit électrique et la génération de chaleur. Bien que certaines pertes par courants de Foucault puissent se produire dans les moteurs sans balais à des vitesses très élevées, ils consomment globalement moins d'énergie que les moteurs à balais pour la même puissance. Les moteurs à balais souffrent de friction des balais et du collecteur, ce qui réduit le rendement et augmente la consommation d'énergie et de chaleur.
Rapport puissance/poids
Les moteurs sans balais offrent généralement un meilleur rapport puissance/poids. Leur conception élimine les balais et collecteurs lourds, ce qui permet d'obtenir un moteur plus léger et plus compact, capable de fournir une densité de puissance plus élevée. Cet avantage est particulièrement important dans les appareils aérospatiaux, automobiles et portables, où les économies de poids se traduisent par des performances améliorées ou une durée de vie plus longue de la batterie.
Niveaux de bruit électrique et acoustique
Les moteurs à balais génèrent du bruit électrique dû aux arcs de balais et aux commutations mécaniques. Ce bruit peut interférer avec les appareils électroniques sensibles et nécessite un filtrage supplémentaire. Le bruit acoustique est également plus élevé en raison de l'ondulation du couple et du contact mécanique. Les moteurs sans balais fonctionnent silencieusement avec un minimum d'interférences électriques, car la commutation électronique assure des transitions de courant fluides. Cela rend les moteurs sans balais préférables dans les environnements sensibles au bruit.
Gestion thermique et génération de chaleur
Les moteurs à balais subissent une accumulation de chaleur due au frottement des balais et aux pertes électriques au niveau du collecteur. Cette chaleur peut limiter le fonctionnement continu et réduire la durée de vie du moteur. Les moteurs sans balais génèrent moins de chaleur en raison d'un rendement plus élevé et de l'absence de frottement mécanique, permettant une meilleure gestion thermique et des cycles de service plus longs sans surchauffe. Cependant, le contrôleur électronique peut nécessiter son propre refroidissement dans les applications à forte puissance.
Considérations relatives à la maintenance, à la durabilité et à la fiabilité
Lorsque l'on compare les types
de moteurs à courant continu avec balais et de moteurs à courant continu sans balais , la maintenance, la durabilité et la fiabilité sont des facteurs clés qui influencent souvent le choix final. Comprendre les différences entre l'usure, la durée de vie et les impacts environnementaux entre les deux aide les ingénieurs à sélectionner le moteur adapté à leur application.
Usure : balais et commutateurs vs composants électroniques
Dans une comparaison
de moteurs à balais et de moteurs sans balais , la plus grande différence de maintenance vient de la présence de balais et de collecteurs dans les moteurs à balais. Ces composants subissent un frottement mécanique lorsque les balais glissent contre le collecteur pour commuter le courant. Au fil du temps, cela provoque :
Usure et dégradation des brosses
Piqûres et érosion de la surface du collecteur
Augmentation des arcs électriques et du bruit
Le remplacement des brosses est généralement nécessaire toutes les quelques centaines à quelques milliers d'heures, en fonction de la charge et du cycle de service. Cette usure limite la durée de vie du moteur et entraîne des temps d'arrêt pour maintenance.
En revanche,
les moteurs à courant continu sans balais n’ont ni balais ni collecteurs. Ils s'appuient sur des contrôleurs électroniques à semi-conducteurs pour la commutation, ce qui élimine l'usure mécanique. Les principaux points d'usure sont les roulements et les éventuels composants électroniques du contrôleur. Ces pièces durent généralement beaucoup plus longtemps et nécessitent un entretien moins fréquent.
Durée de vie prévue et intervalles d'entretien
Les moteurs sans balais ont souvent une durée de vie plusieurs fois plus longue que les moteurs à balais, car ils manquent de pièces d'usure basées sur la friction. Alors qu'un moteur à balais typique peut durer de 1 000 à 3 000 heures avant que les balais ne doivent être remplacés, les moteurs sans balais peuvent fonctionner des dizaines de milliers d'heures avec une intervention minimale.
Les intervalles d'entretien des moteurs sans balais se concentrent sur la lubrification ou le remplacement des roulements et sur les inspections occasionnelles du contrôleur. Cela réduit les temps d'arrêt et les coûts de maintenance, en particulier dans les applications continues ou à cycle de service élevé.
Exigences et coûts de maintenance
Les moteurs à balais nécessitent une inspection périodique et un remplacement des balais. Cet entretien peut demander beaucoup de main d'œuvre et être coûteux tout au long de la durée de vie du moteur.
Les moteurs sans balais nécessitent un entretien moins fréquent mais peuvent entraîner des coûts initiaux plus élevés pour les contrôleurs et les capteurs. Cependant, l'entretien réduit équilibre souvent ou dépasse ces dépenses initiales.
Impact environnemental et interférence électromagnétique
L'usure des balais des moteurs à balais génère de la poussière de carbone, qui peut contaminer les environnements sensibles. De plus, les arcs en brosse produisent des interférences électromagnétiques (EMI), pouvant perturber les composants électroniques à proximité.
Les moteurs sans balais, avec leur commutation électronique plus fluide, génèrent beaucoup moins d'interférences électromagnétiques et aucune poussière de carbone. Cela les rend mieux adaptés aux salles blanches, aux dispositifs médicaux et aux systèmes électroniques sensibles.
Fiabilité en utilisation continue et intermittente
Les moteurs sans balais excellent en termes de fiabilité, notamment pour un fonctionnement continu. Sans balais susceptibles de s'user, ils maintiennent des performances constantes sur de longues périodes. Cette fiabilité les rend idéales pour l'automatisation industrielle, les systèmes CVC et les véhicules électriques.
Les moteurs à balais peuvent toujours convenir aux applications intermittentes ou à faible consommation où l'accès à la maintenance est facile et le coût initial est une priorité.
Complexité du système de contrôle et d’entraînement
Lorsque l'on compare
les moteurs à courant continu avec et sans balais , la complexité de leurs systèmes de contrôle et d'entraînement est un facteur important qui influence les choix de conception. Comprendre comment chaque type de moteur est contrôlé permet de clarifier les compromis entre simplicité et performances.
Contrôle de tension simple dans les moteurs à balais
Les moteurs à balais sont appréciés pour leur simplicité de contrôle. Ils fonctionnent en appliquant une tension continue directement aux bornes des balais, ce qui alimente les enroulements du rotor via le collecteur mécanique. Cette approche simple signifie :
Aucune électronique spécialisée n’est nécessaire pour le fonctionnement de base.
La vitesse est contrôlée en faisant varier la tension appliquée ou en utilisant une modulation de largeur d'impulsion (PWM).
La direction peut être inversée en échangeant la polarité ou en utilisant un circuit en pont en H.
Cette facilité de contrôle rend les moteurs à balais idéaux pour les applications peu coûteuses et peu complexes où un contrôle précis de la vitesse ou du couple n'est pas essentiel.
Contrôleurs électroniques et commutation dans les moteurs à courant continu sans balais
Les moteurs à courant continu sans balais nécessitent des contrôleurs électroniques pour gérer la commutation. Puisqu’il n’y a pas de balais ni de collecteurs mécaniques, le contrôleur doit :
Détectez la position du rotor à l'aide de capteurs (par exemple, capteurs à effet Hall) ou de méthodes sans capteur (back-EMF).
Commutez le courant à travers les enroulements du stator dans des séquences précises pour générer un champ magnétique rotatif.
Mettez en œuvre des stratégies de commutation telles que des formes d'onde trapézoïdales ou sinusoïdales pour optimiser le couple et réduire le bruit.
Cette commutation électronique permet un contrôle plus précis de la vitesse et du couple mais nécessite un matériel et des logiciels plus complexes.
Méthodes de contrôle basées sur des capteurs ou sans capteur
Les moteurs sans balais peuvent utiliser deux schémas de contrôle principaux :
Contrôle basé sur des capteurs : utilise des capteurs physiques pour détecter la position du rotor. Cette méthode offre une commutation précise et un fonctionnement fluide, mais ajoute des coûts et des points de défaillance potentiels.
Contrôle sans capteur : estime la position du rotor en surveillant la tension contre-EMF dans les enroulements du stator. Il réduit la complexité matérielle mais peut rencontrer des difficultés à faible vitesse ou lors du démarrage.
Le choix entre ces méthodes dépend des exigences de l'application en termes de coût, de fiabilité et de performances.
Impact sur le coût du système et la complexité de la conception
Le besoin de contrôleurs électroniques dans les moteurs sans balais augmente :
Coût initial du système dû au matériel et au développement du contrôleur.
Complexité de conception, nécessitant une expertise en systèmes embarqués et en algorithmes de contrôle moteur.
Défis d’intégration, en particulier pour les méthodes de contrôle sans capteur ou avancées.
À l’inverse, les moteurs à balais offrent des coûts initiaux inférieurs et des conceptions plus simples, mais peuvent entraîner des coûts de maintenance plus élevés et des performances inférieures.
Intégration avec les systèmes d'automatisation et IIoT modernes
Les contrôleurs de moteurs sans balais disposent souvent d'interfaces numériques et de protocoles de communication compatibles avec les systèmes d'automatisation et IIoT (Internet industriel des objets) modernes. Cela permet :
Surveillance et diagnostic à distance.
Ajustements précis de la vitesse et du couple via un logiciel.
Maintenance prédictive grâce à l'analyse des données.
Les moteurs à balais ne disposent généralement pas de telles capacités d'intégration, ce qui limite leur utilisation dans des applications intelligentes et connectées.
Analyse des coûts et considérations économiques
Lors de l’évaluation
des moteurs à courant continu sans balais par rapport aux moteurs à balais, le coût joue un rôle central dans la prise de décision. Comprendre à la fois les dépenses initiales et les impacts économiques à long terme garantit le meilleur choix de moteur pour votre application.
Comparaison du prix d'achat initial
Les moteurs à balais bénéficient de processus de fabrication éprouvés et d'une construction simple, ce qui se traduit par des coûts initiaux inférieurs. L’absence d’électronique complexe maintient leur prix accessible, notamment pour les applications basiques.
À l’inverse, les moteurs sans balais nécessitent des contrôleurs et des capteurs électroniques sophistiqués, ce qui augmente leur coût initial. Bien que le moteur lui-même puisse être plus simple à produire sans balais ni collecteurs, les dépenses supplémentaires en matière d'électronique et de développement augmentent le prix d'achat total.
Coût total de possession, maintenance comprise
La maintenance affecte considérablement le coût total de possession. Les moteurs à balais nécessitent un remplacement régulier des balais et un entretien du collecteur en raison de l'usure mécanique. Ces activités de maintenance entraînent des coûts de main d’œuvre et de pièces, ainsi que des temps d’arrêt potentiels.
Les moteurs sans balais éliminent l’usure des balais, réduisant ainsi la fréquence de maintenance et les dépenses associées. Bien que leurs contrôleurs puissent parfois nécessiter un entretien, les coûts globaux de maintenance ont tendance à être inférieurs. Au cours de la durée de vie du moteur, ces économies peuvent compenser l'investissement initial plus élevé.
Économies d'énergie sur la durée de vie du moteur
Les différences d’efficacité entre les moteurs avec et sans balais se traduisent par des implications en termes de coûts énergétiques. Les moteurs sans balais fonctionnent généralement plus efficacement, avec moins d’énergie perdue à cause du frottement et de la résistance électrique. Cette efficacité réduit la consommation électrique opérationnelle, en particulier dans les scénarios d’utilisation continue.
Dans les appareils alimentés par batterie, les moteurs sans balais prolongent les durées de fonctionnement et réduisent les cycles de recharge, offrant ainsi des avantages supplémentaires en termes de coûts. Au fil des années de service, les économies d'énergie peuvent être substantielles, améliorant ainsi la rentabilité totale des solutions de moteurs sans balais.
Tendances des coûts et disponibilité du marché
L’écart de coût entre les moteurs avec et sans balais s’est réduit. Les progrès dans la fabrication de produits électroniques et la demande accrue de moteurs sans balais dans les secteurs automobile et industriel font baisser les prix.
La production en grand volume et l'intégration améliorée des contrôleurs réduisent les coûts du système de moteur sans balais. Parallèlement, les moteurs à balais restent largement disponibles et rentables pour les applications peu complexes.
Quand le coût devrait influencer le choix du moteur
Les considérations de coût doivent correspondre aux exigences de l’application. Pour les projets à faible consommation ou sensibles au budget, les moteurs à balais peuvent offrir le meilleur rapport qualité-prix. Ils offrent des performances fiables à un prix initial inférieur.
Cependant, pour les applications exigeantes, de précision ou de longue durée de vie, les avantages des moteurs sans balais, malgré des coûts initiaux plus élevés, justifient souvent l'investissement. La prise en compte de la maintenance, des économies d’énergie et de la fiabilité favorise généralement la technologie sans balais à long terme.
Applications typiques et cas d'utilisation industrielle pour les moteurs à courant continu sans balais
Les moteurs à courant continu sans balais sont devenus de plus en plus populaires dans diverses industries en raison de leurs performances, de leur efficacité et de leur fiabilité supérieures à celles des moteurs à balais. Comprendre les applications typiques et les cas d'utilisation de l'industrie aide les ingénieurs et les concepteurs à choisir le type de moteur adapté à leurs projets.
Applications hautes performances et précision
Les moteurs CC sans balais excellent dans les applications nécessitant un contrôle précis de la vitesse et du couple. Leur fonctionnement fluide et leur faible ondulation de couple les rendent idéaux pour :
Robotique et systèmes d'automatisation
Machines CNC et équipements de positionnement industriel
Dispositifs médicaux nécessitant un contrôle de mouvement précis
Actionneurs aérospatiaux où la fiabilité et la précision sont essentielles
Les avantages des types de moteurs à courant continu sans balais, tels que la commutation sinusoïdale, permettent à ces applications de bénéficier d'une réduction des vibrations et du bruit, améliorant ainsi la précision globale du système.
Appareils alimentés par batterie et portables
L'efficacité et la longue durée de vie des moteurs sans balais les rendent bien adaptés aux équipements portables et alimentés par batterie, notamment :
Outils électriques sans fil
Drones et véhicules RC
Vélos et scooters électriques
Dispositifs médicaux portables
Les moteurs sans balais prolongent la durée de vie de la batterie en réduisant la consommation d'énergie, un avantage significatif par rapport aux moteurs à balais dans ces cas d'utilisation.
Automatisation automobile et industrielle
Les moteurs sans balais sont largement adoptés dans les secteurs automobile et industriel pour leur durabilité et leur contrôlabilité :
Systèmes de direction assistée électrique
Ventilateurs et pompes de refroidissement dans les véhicules
Systèmes de convoyeurs et véhicules à guidage automatique (AGV)
Automatisation d'usine et machines d'emballage
Leur compatibilité avec les contrôleurs électroniques modernes permet l'intégration avec les systèmes IIoT, permettant la surveillance à distance et la maintenance prédictive.
Electronique grand public et systèmes CVC
Dans l'électronique grand public et le CVC, les moteurs sans balais offrent un fonctionnement silencieux et efficace :
Ventilateurs de refroidissement d'ordinateur et disques durs
Climatiseurs et ventilateurs
Appareils électroménagers comme les aspirateurs et les machines à laver
La réduction du bruit électrique et acoustique des moteurs sans balais améliore l'expérience utilisateur dans ces appareils quotidiens.
Tendances émergentes et adoption future
La tendance actuelle favorise les moteurs à courant continu sans balais en raison de la baisse des coûts et des capacités de contrôle améliorées. Les applications émergentes incluent :
Systèmes d'énergie renouvelable, tels que les trackers solaires et les éoliennes
Robotique avancée et robots collaboratifs (cobots)
Appareils intelligents connectés via des plateformes IoT
À mesure que la technologie des moteurs sans balais évolue, son adoption devrait s’étendre davantage aux secteurs traditionnellement dominés par les moteurs à balais.
Conclusion
Le choix entre des moteurs à courant continu avec ou sans balais dépend des besoins de l'application et des exigences de performances. Les moteurs à balais offrent simplicité et coûts initiaux inférieurs, mais nécessitent plus d'entretien. Les moteurs sans balais offrent un rendement plus élevé, une durée de vie plus longue et un contrôle précis, idéal pour les environnements exigeants. L’avenir privilégie la technologie sans balais en raison de ses capacités avancées et de son intégration avec les systèmes modernes. Les ingénieurs et les concepteurs doivent donner la priorité aux moteurs sans balais pour des raisons de fiabilité et d'efficacité. SDM Magnetics Co., Ltd. propose des solutions de moteurs sans balais de haute qualité qui améliorent les performances et réduisent les coûts de maintenance.
FAQ
Q : Quelle est la principale différence entre les moteurs à courant continu avec et sans balais ?
R : La principale différence réside dans la commutation : les moteurs à courant continu avec balais utilisent une commutation mécanique avec des balais et un collecteur, tandis que les moteurs à courant continu sans balais utilisent une commutation électronique via un contrôleur externe, éliminant les balais pour une efficacité et une durabilité améliorées.
Q : Pourquoi les moteurs à courant continu sans balais sont-ils plus efficaces que les moteurs à balais ?
R : Les moteurs à courant continu sans balais évitent les frottements et les pertes électriques causées par les balais et les collecteurs, ce qui se traduit par un rendement plus élevé, moins de génération de chaleur et une consommation d'énergie inférieure par rapport aux moteurs à balais.
Q : En quoi la maintenance diffère-t-elle entre les moteurs à courant continu avec et sans balais ?
R : Les moteurs à balais nécessitent un remplacement régulier des balais et un entretien du collecteur en raison de l'usure mécanique, tandis que les moteurs à courant continu sans balais ont des besoins d'entretien minimes car ils manquent de balais, ce qui entraîne des intervalles d'entretien plus longs et une réduction des temps d'arrêt.
Q : Les moteurs à courant continu sans balais sont-ils plus chers que les moteurs à balais ?
R : Les moteurs à courant continu sans balais ont généralement un coût initial plus élevé en raison des contrôleurs et capteurs électroniques requis, mais leur maintenance moindre et leurs économies d'énergie réduisent souvent le coût total de possession au fil du temps par rapport aux moteurs à balais.
Q : Dans quelles applications les moteurs à courant continu sans balais surpassent-ils les moteurs à balais ?
R : Les moteurs CC sans balais excellent dans les applications de haute performance, de précision et de fonctionnement continu telles que la robotique, les systèmes automobiles, les drones et l'automatisation industrielle, où leurs avantages en termes d'efficacité, de contrôle et de fiabilité sont essentiels.
