מנועי DC הם בין המכונות הנפוצות והמגוונות ביותר בעולם האלקטרומכניקה. הם נמצאים בשימוש נרחב בכל דבר, מצעצועים ומכשירי חשמל לבית ועד רובוטים תעשייתיים, מכוניות וציוד רפואי. העיקרון הבסיסי מאחורי כל מנוע DC הוא פשוט יחסית: כאשר חשמל זורם דרך סליל בשדה מגנטי, הוא יוצר כוח שיוצר סיבוב. הרעיון הפשוט הזה, לעומת זאת, הוביל לאינספור וריאציות של עיצובי מנוע כדי לענות על צרכים שונים.
שניים מהסוגים החשובים ביותר של מנועי DC הם מנועי ליבה ו מנועים ללא ליבה . במבט ראשון, שניהם עשויים להיראות דומים, אבל ההבדל טמון באופן שבו הרוטור, או החלק הנע של המנוע, בנוי. הבדל זה מוביל להתנהגויות, יתרונות וחסרונות מאוד ברורים. הבחירה ביניהם יכולה לקבוע אם מערכת עובדת בצורה חלקה ויעילה או מתקשה בביצועים.
העיצוב של מנועי DC Cored
למנוע DC בעל ליבות, הנקרא גם מנוע ליבת ברזל, יש רוטור הכולל ליבת ברזל מוצקה. סביב מבנה הברזל הזה, פיתולי נחושת עטופים בחוזקה ליצירת סלילים. הברזל ממלא שני תפקידים חשובים: הוא מחזק את השדה המגנטי בתוך המנוע ומספק תמיכה מבנית לפיתולים. עיצוב זה פשוט, עמיד וזול יחסית לייצור.
בגלל ליבת הברזל, מנועים עם ליבות מסוגלים לייצר מומנט חזק. הם מצוינים כאשר יש צורך בכוח להנעת עומסים, כגון סיבוב משאבה או הפעלת מקדחה. עם זאת, תוספת המשקל של הברזל מגבירה גם את האינרציה של המנוע. זה אומר שלוקח יותר זמן למנוע להתניע, לעצור או לשנות מהירות. בנוסף, ליבת הברזל יכולה ליצור חום עקב זרמי מערבולת והפסדי היסטרזה, מה שמפחית מעט את היעילות. למרות המגבלות הללו, מנועי DC עם ליבות נשארים פופולריים ביותר מכיוון שהם אמינים, סבירים וקשוחים מספיק לשימוש כבד.
המבנה של מנועי DC חסרי ליבה

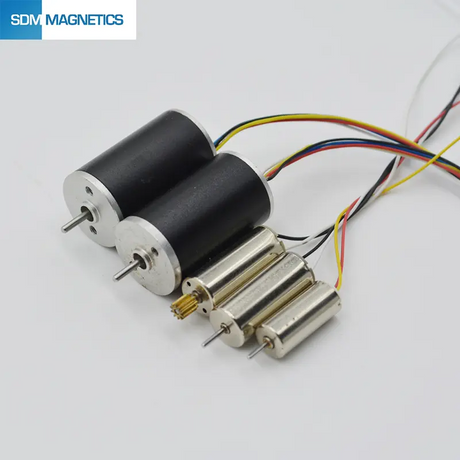

ב א מנוע DC ללא ליבה , ליבת הברזל מוסרת לחלוטין. במקום זאת, הרוטור מורכב ממבנה מתפתל התומך בעצמו המעוצב לרוב כמו גליל חלול או סל. זה הופך את הרוטור להרבה יותר קל ומפחית את האינרציה באופן דרמטי. התוצאה היא מנוע שיכול להגיב כמעט באופן מיידי לשינויים בזרם.
ללא ליבת ברזל, מנועים חסרי ליבה נמנעים גם מהפסדי אנרגיה הנגרמים על ידי זרמי מערבולת. זה הופך אותם ליעילים יותר, במיוחד בזרמים נמוכים. יתרון נוסף הוא תנועה חלקה יותר. עיצובים חסרי ליבה מפחיתים את תנועת הגלגלים, שהיא התנועה הקופצנית הנגרמת כאשר הרוטור מתיישר עם הקטבים המגנטיים. בגלל זה, הם מספקים שליטה ודיוק מצוינים. הפשרה היא שהמבנה המתפתל עדין יותר ודורש טכניקות ייצור מתקדמות. מנועים חסרי ליבה הם לרוב יקרים יותר וייתכן שהם אינם קשים כמו עמיתיהם בעלי ליבות.
הבדלי ביצועים בפועל
ההבדלים בעיצוב בין מנועי DC עם ליבה וללא ליבה מתורגמים למאפייני ביצועים שונים מאוד. מנוע עם ליבות הוא כמו גלגל תנופה כבד. ברגע שהוא מתחיל, הוא מספק כוח ומומנטום, אבל הוא לא מגיב במהירות לשינויים. מנוע חסר ליבה, לעומת זאת, מתנהג כמו גלגל קל משקל. הוא מתחיל ומפסיק מיד, אבל בגלל שהוא קל יותר, הוא עלול לא להתמודד גם עם עומסים כבדים.
זה מסביר מדוע מנועי ליבה שולטים ביישומים הדורשים עמידות ומומנט, בעוד שמנועים חסרי ליבה מועדפים כאשר המהירות, הדיוק וההיענות הם קריטיים. לשניהם חוזקות ייחודיות, והבחירה הנכונה תלויה בתפקיד הספציפי.
יישומים של מנועי DC Cored
מנועי DC עם ליבות נמצאים בכל מקום בחיי היומיום. הם משמשים במכשירי חשמל ביתיים כגון שואבי אבק, מכונות כביסה ומאווררים, שם הם מספקים את הכוח הדרוש להנעת אוויר או מים. בכלים חשמליים כמו מקדחים ומסורים, הם מספקים את המומנט הדרוש לחיתוך או לקדוח בחומרים קשים. בתעשיית הרכב הם מופיעים במכווני מושבים, הרמת חלונות ומגבי שמשות, שם חשובות העמידות והחסכוניות.
בסביבות תעשייתיות, מנועי ליבה מועדפים עבור מסועים, משאבות ומכונות אחרות שצריכות להתמודד עם עומסים כבדים קבועים. היכולת שלהם לייצר מומנט ולעמוד בתנאים קשים הופכת אותם לבחירה אמינה. העלות גם משחקת תפקיד, שכן ניתן לייצר מנועים עם ליבות במחירים נמוכים יותר, מה שהופך אותם לאטרקטיביים לייצור המוני.
יישומים של מנועי DC ללא ליבות
מנועי DC חסרי ליבה, למרות שהם פחות נפוצים, זורחים בתחומים מיוחדים הדורשים דיוק. ברובוטיקה, הם משמשים לזרועות רובוטיות ולמל'טים, כאשר תגובה מהירה ומשקל קל חיוניים. התנועה החלקה ונטולת רעידות של מנועים חסרי ליבה מושלמת למשימות מיקום עדינות.
בטכנולוגיה רפואית, הם ממלאים תפקיד חיוני בכלים כירורגיים, מכשירים תותבים ומשאבות עירוי. לדוגמה, יד תותבת המופעלת על ידי מנוע ללא ליבה יכולה להגיב לאותות כמעט באופן מיידי, וליצור תנועה טבעית ומדויקת עבור המשתמש. בחלל, מנועים חסרי ליבה מפחיתים משקל תוך מתן יעילות גבוהה, מה שהופך אותם למתאימים ללוויינים ולמל'טים שבהם כל גרם נחשב. אפילו באלקטרוניקה צרכנית, כמו מצלמות, משתמשים במנועים חסרי ליבה לשליטה במערכות מיקוד העדשה, מה שמבטיח התאמה מהירה וחלקה.
איך לבחור בין השניים
ההחלטה בין מנועים ללא ליבה תלויה בסדר העדיפויות של היישום. אם המטרה היא להתמודד עם עומסים כבדים, לפעול בסביבות קשות ולשמור על עלויות נמוכות, אז מנועי DC עם ליבות הם האפשרות הטובה יותר. העיצוב החזק שלהם, יכולת המומנט והזמינות שלהם הופכים אותם לסוסי עבודה אמינים.
אם המטרה היא להשיג בנייה קלה, שליטה מדויקת ותגובה מהירה, אז מנועי DC חסרי ליבה שווים את המחיר הגבוה יותר. הם מועילים במיוחד במכשירים המופעלים על ידי סוללה בגלל היעילות שלהם ואיבוד אנרגיה נמוך. עם זאת, הם דורשים טיפול זהיר יותר והם מתאימים ביותר לסביבות מבוקרות.
יש להתייחס לדרישות התקציב, הסביבה והביצועים ביחד. לדוגמה, חברת מכשור רפואי עשויה לשלם יותר עבור מנועים חסרי ליבה כדי להבטיח את בטיחות המטופל ונוחותם, בעוד שיצרן של כלים חשמליים יעדיף מנועים עם ליבות בשל הקשיחות שלהם ויתרון העלות שלהם.
העתיד של מנועי ליבה וחסרי ליבה
ככל שהטכנולוגיה ממשיכה להתקדם, מנועים עם ליבה וחסרי ליבה משתפרים. חומרים חדשים מפחיתים משקל ומגבירים את היעילות, בעוד שטכנולוגיה ללא מברשות מפחיתה את הבלאי ומאריכה את תוחלת החיים. מגמות מזעור באלקטרוניקה ורובוטיקה צפויות להעדיף מנועים חסרי ליבה, שכבר מצטיינים בעיצובים קטנים ומדויקים. יחד עם זאת, תעשיות הנשענות על חוזק ובמחיר סביר ימשיכו להיות תלויים במנועי ליבה.
חידושים עתידיים עשויים אפילו לשלב תכונות של שניהם, וליצור עיצובים היברידיים המאזנים מומנט, מהירות, משקל ויעילות. מה שנותר ברור הוא ששני סוגי המנועים ימשיכו למלא תפקידים חיוניים בהפעלת המכונות של המחר.
מַסְקָנָה
מנועי DC עם ליבה וללא ליבה הם שתי גישות שונות לפתרון אותה בעיה: המרת אנרגיה חשמלית לתנועה מכנית. מנועי ליבות, עם ליבות הברזל שלהם, הם חזקים, עמידים ובמחיר סביר, מה שהופך אותם למתאימים ליישומים כבדים ורגישים לעלות. מנועים חסרי ליבה, עם העיצובים הקלים והמגיבים שלהם, הם אידיאליים למשימות הדורשות דיוק, מהירות ויעילות.
הבחירה ביניהם איננה מה עדיף בסך הכל, אלא מה עדיף לתפקיד הספציפי שעל הפרק. בין אם נוהגים במסוע במפעל, הפעלת מכשיר כירורגי בחדר ניתוח או התאמת עדשת מצלמה בסמארטפון, המנוע הנכון מבטיח ביצועים חלקים ואפקטיביים. הבנת החוזקות של מנועים עם ליבה וחסרי ליבה מסייעת למהנדסים ולמעצבים לקבל את ההחלטה הנכונה, ומבטיחה שהטכנולוגיה פועלת בצורה יעילה ואמינה ככל האפשר.
