V sodobni tovarni delavec pregleduje komplet popolnoma zaprte opreme za mešanje. Brez kakršnih koli mehanskih povezav še vedno natančno prenaša moč - to je čar magnetnih sklopk na delu.
Pri tradicionalnem mehanskem prenosu je sklopka komponenta, ki povezuje dve gredi, da se vrtita skupaj. Vendar običajne mehanske sklopke zahtevajo neposreden stik med pogonsko in gnano gredjo za prenos navora.
Ta metoda mehanske povezave ima pomanjkljivosti, kot so zapletena struktura, visoke zahteve glede natančnosti izdelave in dovzetnost za poškodbe komponent pri preobremenitvi, zlasti v aplikacijah, ki zahtevajo izolacijo različnih medijev, kjer se sooča s precejšnjimi izzivi.
Pojav magnetnih sklopk je to pokrajino popolnoma spremenil. Z uporabo novega principa magnetne sklopke omogoča prenos sile in navora med pogonsko in gnano gredjo brez neposrednega stika, pretvorbo dinamičnih tesnil v statična tesnila in doseganje ničelnega puščanja.
01 Čarobnost magnetizma: Kako delujejo magnetne sklopke?
Magnetna sklopka je brezkontaktna mehanska naprava, ki se uporablja za povezavo dveh gredi in omogočanje rotacijskega prenosa. Uporablja interakcijo magnetnih polj za prenos navora in gibanja prek magnetne sile, s čimer odpravlja potrebo po tradicionalnih mehanskih povezovalnih elementih, kot so zobniki ali sklopke.

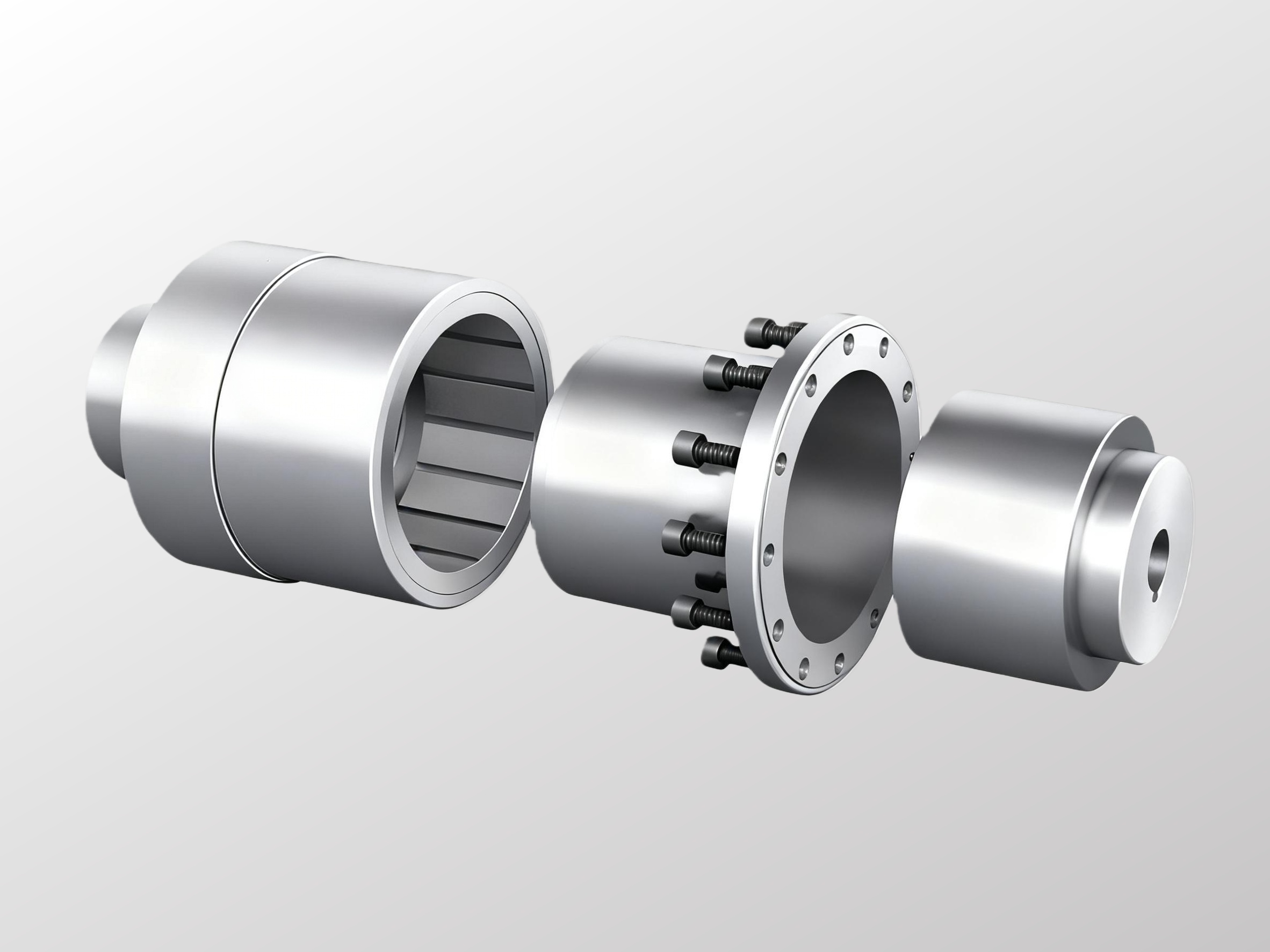

V smislu osnovne strukture je magnetna sklopka sestavljena iz zunanjega rotorja, notranjega rotorja in zadrževalnega ohišja..
Zunanji rotor je nameščen na vhodni gredi in vsebuje obroč trajnih magnetov visoke trdnosti. Notranji rotor je nameščen na bremenski gredi, njegovi magnetni poli pa ustrezajo polam zunanjega rotorja. Zadrževalna lupina je nameščena med oba rotorja, kar zagotavlja tesnjenje in izolacijo, in je običajno izdelana iz nemagnetnega materiala.
Njegov princip delovanja je: ko se zunanji rotor vrti, se njegovo magnetno polje ustrezno vrti. To magnetno polje prodre skozi zadrževalno lupino in deluje (privlači ali odbija) z magneti na notranjem rotorju. Ta magnetna sila poganja notranji rotor, da se sinhrono vrti in tako doseže prenos navora.
Ker med obema rotorjema ni mehanskega stika, se moč prenaša v zaprtem stanju.
Magnetne sklopke so predvsem na voljo v dveh konfiguracijah: ****Čelne magnetne pogonske sklopke in koaksialne magnetne pogonske sklopke.
Ko so magneti aksialno magnetizirani in so sklopljeni poli razporejeni aksialno, se to imenuje magnetna pogonska sklopka obraznega tipa. Ko so magneti radialno magnetizirani in so povezani poli razporejeni radialno, se to imenuje koaksialna magnetna pogonska sklopka.
02 Zgodovina razvoja: Razvoj materialov s trajnimi magneti
Razvoj magnetnih pogonskih sklopk je tesno povezan z nenehnim pojavljanjem novih materialov s trajnimi magneti.
Najzgodnejši uporabljeni materiali so bili feriti, ki so imeli široko dostopnost in nizke stroške. Vendar pa so zaradi relativno slabih magnetnih lastnosti lahko prenesli le omejen navor za dano velikost v primerjavi s tradicionalnimi sklopkami, kar omejuje razvoj magnetnih sklopk.
Druga generacija trajnih magnetnih materialov vključuje Samarium Cobalt (SmCo) in Alnico. Njihove magnetne lastnosti so bile znatno izboljšane v primerjavi s feritnimi, kar je omogočilo, da izdelane magnetne sklopke prenašajo večji navor.
Vendar pa so samarij, kobalt in nikelj, ki se uporabljajo v SmCo in Alnico, redki viri, ki spadajo med redke in drage strateške materiale, zaradi česar so dragi in tudi omejujejo razvoj magnetnih sklopk.
Trajni magnetni material redkih zemelj, neodim, železo, bor (NdFeB) je postal tretja generacija trajnih magnetov po SmCo in Alnico.
NdFeB nima samo odličnih magnetnih lastnosti, temveč ima koristi tudi od obilja virov surovin – z uporabo poceni železa za zamenjavo kobalta in obilne količine neodija za zamenjavo samarija. Posledično je njegova cena relativno nižja, zaradi česar je zelo konkurenčen na trgu ter lažji za promocijo in uporabo.
Poleg tega ima NdFeB produkt z visoko magnetno energijo, zahteva manj materiala, nudi dobro obdelovalnost (lahko ga je rezati in vrtati) in ima visok proizvodni izkoristek. To omogoča zmanjšanje velikosti magnetne sklopke, znižanje stroškov, izboljšanje učinkovitosti in varčevanje z energijo. Zdaj se pogosto uporablja v magnetnih pogonskih sklopkah.
03 Prednosti delovanja: Zakaj izbrati magnetne sklopke?
V primerjavi s tradicionalnimi sklopkami ponujajo magnetne sklopke več različnih prednosti :
Brezkontaktni prenos : Magnetne sklopke prenašajo navor z uporabo interakcij magnetnega polja, brez potrebe po neposrednem stiku z gredjo, s čimer se izognejo obrabi in izgubam zaradi trenja, ki so prisotne v tradicionalnih sklopkah. Ta brezkontaktni način prenosa združuje brezkontaktni pogon z visoko odpornostjo, kar znatno zmanjša udarce in vibracije v pogonskem sklopu.
Visoka učinkovitost prenosa: zaradi odsotnosti izgub zaradi trenja imajo magnetne sklopke visoko učinkovitost prenosa in visoke stopnje pretvorbe energije, kar zmanjšuje izgubo energije. Učinkovitost prenosa trajnih magnetnih sklopk je blizu 100 %, brez dviga temperature.
Oblazinjenje in zaščita: Magnetne sklopke imajo funkcijo zaščite pred preobremenitvijo. V pogojih preobremenitve magnetna sila zdrsne in zaščiti opremo. Sklopke s trajnim magnetom združujejo brezkontaktni prenos in visoko odpornost, kar močno zmanjša udarce in vibracije v pogonskem sklopu.
Ni potrebno mazanje: ker ni delov, ki bi bili v neposrednem stiku, magnetne sklopke ne potrebujejo maziv, kar zmanjšuje stroške vzdrževanja in vzdrževanja.
Popolno tesnjenje: Magnetne sklopke so primerne za strupena, jedka ali visoko čista okolja. Dinamična tesnila lahko pretvorijo v statična tesnila in tako dosežejo ničelno puščanje.
Dodatek za neusklajenost: spojke s trajnim magnetom omogočajo neusklajenost na milimetrski lestvici, kar zmanjšuje zahteve glede natančnosti namestitve.
04 Področja uporabe: vseprisotna narava magnetnega pogona
Magnetne sklopke imajo široko paleto aplikacij na številnih področjih, predvsem na naslednjih področjih:
Kemična, farmacevtska in živilska industrija: v opremi za mešanje v teh industrijah magnetne sklopke zagotavljajo popolnoma zaprto rešitev prenosa, primerno za strupena, jedka ali visoko čista okolja. Učinkovito preprečujejo uhajanje medijev in zagotavljajo varnost proizvodnega okolja.
Vakuumski sistemi in čiste proizvodne linije: brezkontaktne lastnosti magnetnih sklopk brez puščanja so nenadomestljive v vakuumskih sistemih in čistih proizvodnih linijah.
Potopne črpalke, potopni mešalniki: v tej opremi magnetne sklopke omogočajo prehod z dinamičnih na statična tesnila, kar popolnoma reši problem puščanja.
Nadzor napetosti pri postopkih odvijanja in previjanja: sklopke z magnetnimi delci omogočajo natančen, neslišen prenos navora, sorazmeren z vzbujalnim tokom, primeren za nadzor napetosti pri postopkih odvijanja/navijanja in za uporabo na testnih stojalih.
Petrokemična industrija: Ena od uspešnih aplikacij magnetnih pogonskih sklopk je njihova kombinacija s črpalkami – magnetne pogonske črpalke. Prej so bili izbrani le kot dragi posebni izdelki, kadar je to nujno potrebno, njihov obseg uporabe pa je zdaj zelo širok.
05 Meja inovacij: Prihodnji razvoj magnetnih sklopk
Z industrijskim razvojem se tudi tehnologija magnetnega spajanja nenehno uveljavlja. Tukaj je nekaj omembe vrednih smeri razvoja:
Odvajanje toplote pri aplikacijah z visoko močjo: Industrija je za obravnavo znatne toplote zaradi vrtinčnih tokov, ki nastane med delovanjem visokozmogljivih magnetnih spojnikov, razvila sodelujoče hladilne rešitve za več medijev, da bi premagala neučinkovitost posameznih metod hlajenja.
Ta rešitev dosega učinkovito hlajenje s troslojno strukturo: 'tekočinsko hlajenje kot primarna metoda, zračno hlajenje kot sekundarna metoda, dopolnjeno s toplotnim sevanjem.'
Trend lahkega oblikovanja: Ko se industrijska oprema premika proti miniaturizaciji in integraciji, magnetne spojke sledijo trendu lahkega oblikovanja, da se prilagodijo zahtevam glede kompaktnega prostora.
Pri izbiri materiala se uporabljajo 'lahke zlitine visoke trdnosti'; v konstrukcijskem načrtovanju je sprejeta 'modularna integrirana zasnova'; pri povezovalnih metodah se razvijajo 'vmesniki za hitro povezavo'.
Inteligentno spremljanje in vzdrževanje: Za magnetno opremo, ki dlje časa ne deluje, so potrebne razumne strategije vzdrževanja. Vsake 3 mesece redno preverjajte stanje neuporabne opreme: preglejte zunanjost opreme glede rje ali deformacij in preverite upad magnetne moči v magnetnem jedru.
Napredek v znanosti o materialih: izum in razvoj magnetnih pogonskih sklopk sta tesno povezana z nenehnim pojavljanjem novih materialov s trajnimi magneti. Od feritov do SmCo do NdFeB, vsaka nova generacija materialov je povzročila skokovite zmogljivosti in razširitev obsega uporabe magnetnih sklopk.
Od robotskih rok v vakuumskih okoljih do opreme za polnjenje v sterilnih delavnicah in celo pomožnih sistemov v vašem avtomobilu, magnetne sklopke tiho spreminjajo način prenosa moči.
Je kot nevidna roka, ki prenaša silo med dvema izoliranima svetovoma, ne da bi pustila kakršno koli fizično sled.
Ta tiha revolucija prenosa se je šele začela.
