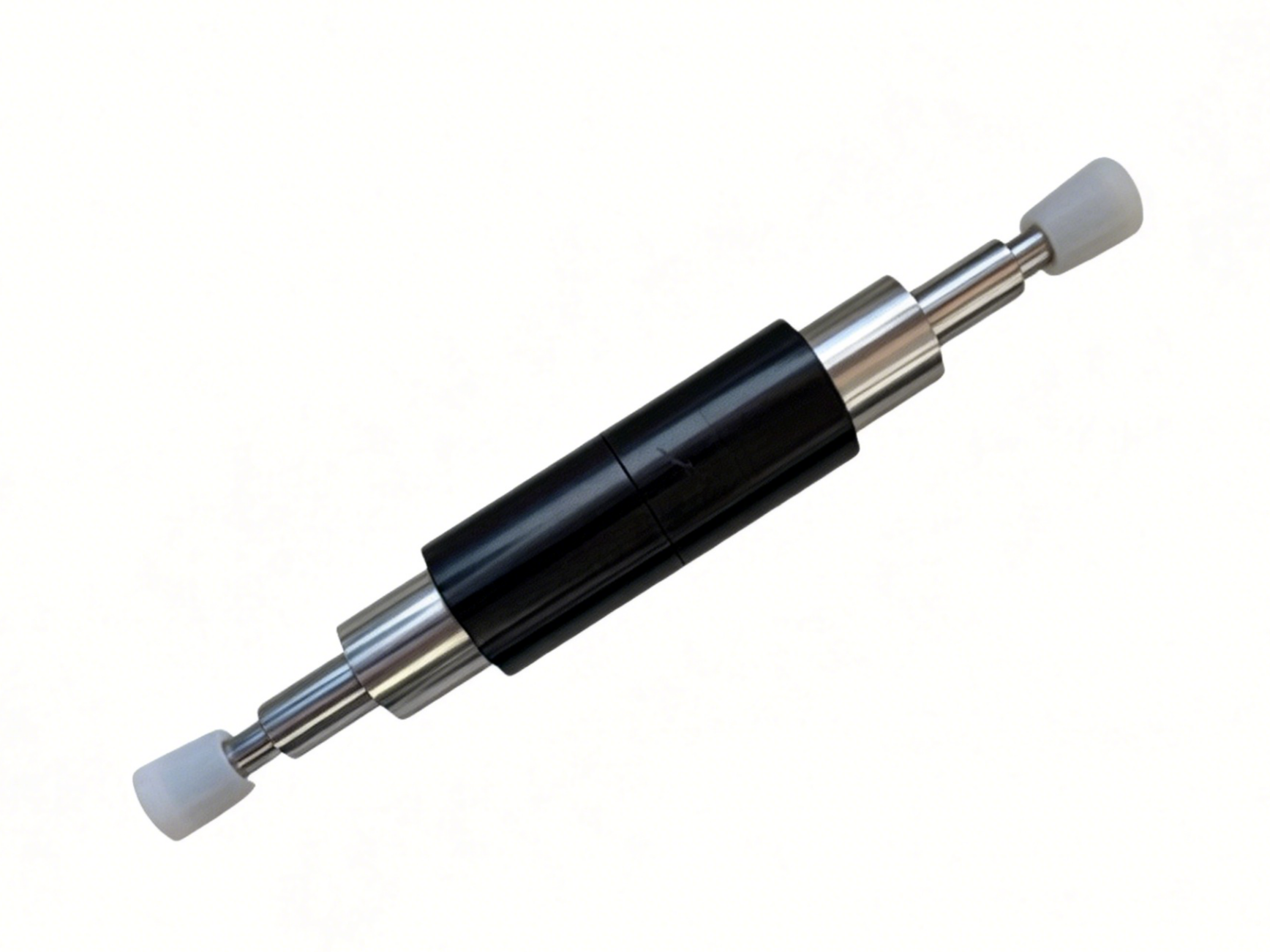

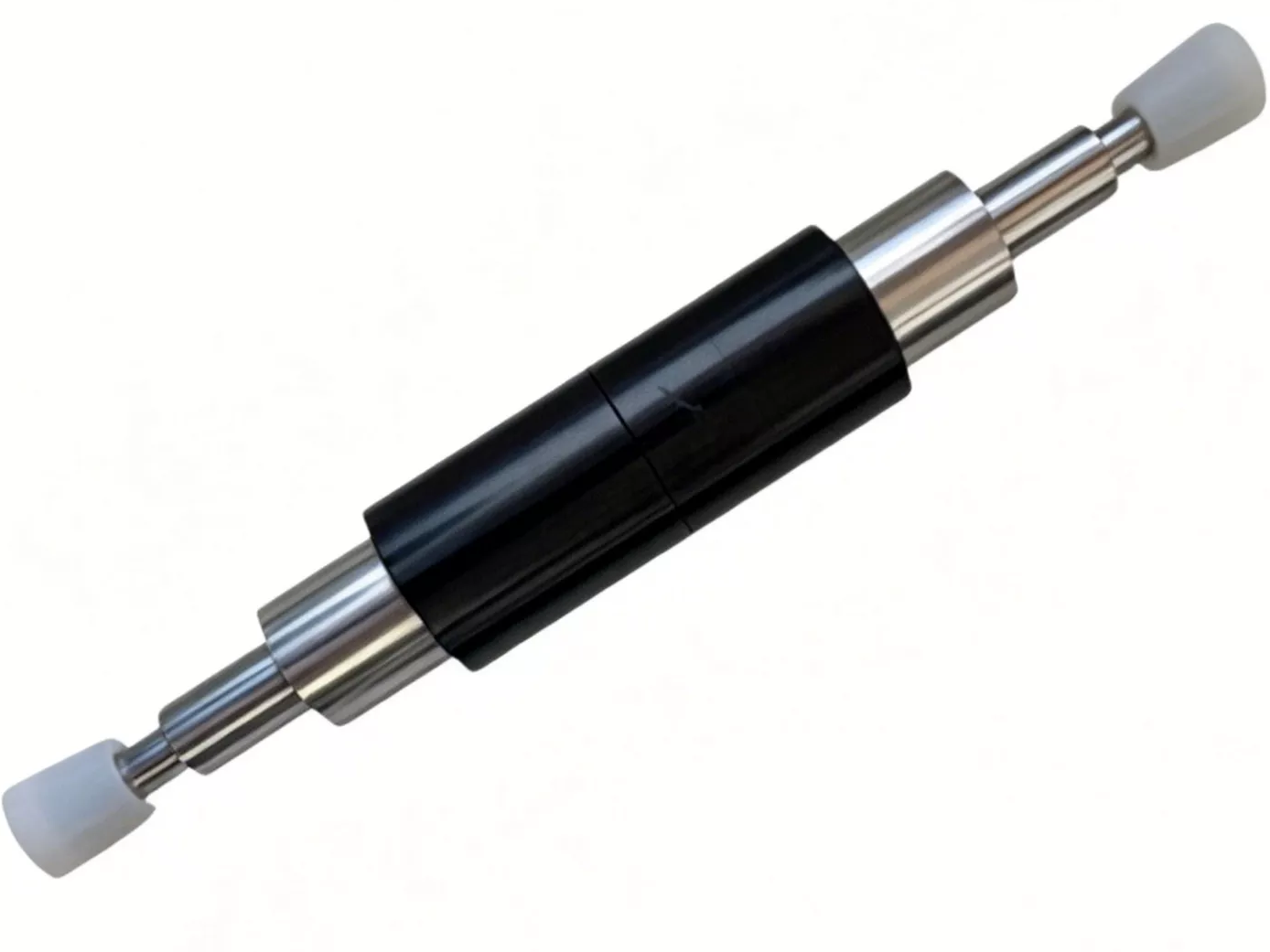

Magneettisen levitaatiomoottorin roottorin valintaopas: Kuinka sovittaa yhteen nopeus, teho ja dynaaminen tasapainotus

Nopeiden pyörivien koneiden alalla magneettiset levitaatiomoottorit (maglev) saavat aikaan 'levitaatiovallankumouksen'. Perinteiset moottorit tukeutuvat mekaanisiin laakereihin, jotka tukevat roottoria, mikä aiheuttaa ongelmia, kuten kitkaa, kulumista ja voiteluaineen heikkenemistä, jotka ovat vaivanneet insinöörejä pitkään. Maglev-teknologian ansiosta roottori voi 'kellua' ilmassa, jolloin saavutetaan todella kontaktiton, kitkaton toiminta ilman voitelua, jopa suurilla pyörimisnopeuksilla.

Maglev-moottorin ydintä – roottoria – ei kuitenkaan voida valita yksinkertaisesti pinoamalla parametreja. Nopeus, teho ja dynaaminen tasapainotus liittyvät läheisesti toisiinsa. Väärä sovitus voi heikentää tehokkuutta tai äärimmäisissä tapauksissa aiheuttaa järjestelmävian. Tässä artikkelissa eritellään nämä kolme kriittistä ulottuvuutta ja annetaan käytännön opas oikean maglev-roottorin valitsemiseen.

1. Maglev-roottoreiden kolme suurta haastetta

Ennen kuin sukeltaa valintaan, on tärkeää ymmärtää kolme haastetta maglev-roottorin on voitettava:

·  Sähkömagneettisen kytkennän vaatimukset  – Tarjoa tehokas magneettinen reitti staattorin käämeille, maksimoi sähkömagneettisen voiman tiheys ja varmista vakaa levitaatio riittävällä vääntömomentilla.

·  Mekaaniset suorituskykyvaatimukset  – Pidä kriittiset nopeudet reilusti käyttönopeuden yläpuolella, vaimenna haitallista tärinää ja ehkäise epävakautta suurilla pyörimisnopeuksilla.

·  Lämmönhallintavaatimukset  – Hallitse tehokkaasti pyörrevirtahäviöitä ja tuulen lämmitystä, jotta vältetään lämpömuodonmuutos. Suurilla nopeuksilla roottori tuottaa voimakasta paikallista lämpöä; jos jäähdytys on riittämätön, koko järjestelmä voi epäonnistua.

Nämä kolme haastetta mielessä pitäen tutkikaamme, kuinka nopeus, teho ja dynaaminen tasapainotus tulisi sovittaa yhteen.

2. Nopeuden valinta: Nopeampi ei ole aina parempi

Maglev-moottorit kattavat laajan nopeusalueen. Äskettäin julkaistun koneteollisuuden standardin JB/T 14961 2025 mukaan nopeiden kestomagneettisynkronisten maglev-moottorien nimellisnopeusalue on 6 000 r/min 60:een 000 r/min . Joissakin erikoissovelluksissa nopeudet voivat ylittää 100 000 r/min.

Kolme pääkohtaa nopeuden valinnassa:

2.1 Erottele jäykät ja joustavat roottorit

Tämä on nopeuden valinnan perustavanlaatuisin käsite. Jos käyttönopeus on selvästi alle roottorin kriittisen nopeuden (sen ominaistaajuutta vastaava pyörimisnopeus), roottorissa ei tapahdu merkittävää taivutusmuodonmuutosta. Tällaista roottoria kutsutaan jäykiksi, ja dynaaminen tasapainotus voidaan suorittaa pienillä nopeuksilla. Kääntäen, jos toimintanopeus ylittää kriittisen nopeuden, roottori taipuu elastisesti ja sitä kutsutaan joustavaksi.

Maglev-moottorit pyrkivät tyypillisesti suuriin nopeuksiin ja kuuluvat siksi usein joustavaan roottoriluokkaan. Tällaisten roottoreiden suunnittelussa on varmistettava  riittävä erotusmarginaali käyttönopeuden ja kriittisten nopeuksien välillä . API:n mukaan 617, käyttönopeuden ja jäykän rungon kriittisen nopeuden sekä ensimmäisen taivutuksen kriittisen nopeuden erotusmarginaalin tulee olla vähintään 50 %. Yhdessä dokumentoidussa tapauksessa maglev-puhallin saavutti erotusmarginaalin 69,7 % ja 53,8 %, mikä johtaa erittäin vakaaseen toimintaan.

2.2 Määritä käyttönopeusalue ja varanopeuden säätömarginaali

Maglev-moottorit käyttävät tyypillisesti taajuusmuuttajaa. Käytännössä ne toimivat usein useilla nopeuksilla yhden kiinteän nopeuden sijaan. Roottoria valittaessa minimi-  , nimellis- ja maksiminopeudet  on määriteltävä selkeästi ja tärinän käyttäytyminen koko nopeusalueella on arvioitava.

2.3 Vastaa sovelluksen nopeusvaatimuksia

Eri sovelluksilla on hyvin erilaiset nopeusvaatimukset. Esimerkiksi perinteiset puhaltimet käyvät noin 20 asteessa 000 r/min, kun taas suoravetoiset maglev-puhaltimet voivat nousta 35:een 000 r/min. Maglev-suorakäyttöä käyttävät korkean tarkkuuden työstökoneiden karat tähtäävät 0,1 asemointitarkkuuteen µm. Valinnan tulee tasapainottaa nopeus, tarkkuus ja vakaus erityisissä työolosuhteissa.

3. Tehon valinta: Katso nimellistehon ja tehokkuuden yli

Teho on toinen ydinparametri. JB/T 14961 2025:n mukaan suurinopeuksisten kestomagneettisynkronisten maglev-moottorien nimellistehoalue on 30 kW - 1000 kW . Valinnassa tulee kuitenkin ottaa huomioon useita näkökohtia pelkän teholuvun lisäksi.

3.1 Nimellisteho vs. huipputeho

Toisin kuin perinteisissä moottoreissa, maglev-moottoreilla on yleensä vahva ylikuormituskyky. Roottoria valittaessa on otettava huomioon sekä jatkuvan toiminnan nimellisteho että ohimenevien olosuhteiden huipputeho (esim. käynnistys, iskukuormat). Varmista, että moottorin ohjain ja magneettilaakerijärjestelmä pystyvät käsittelemään vastaavat virrat ja sähkömagneettiset voimat.

3.2 Energiatehokkuusluokkaa ei voida jättää huomiotta

Kiinan  energiansäästön ja hiilidioksidin vähentämisen toimintasuunnitelma 2024–2025  edellyttää nimenomaisesti 13,5 % parannus teollisuusmoottorien hyötysuhteessa. Koska maglev-moottorit eliminoivat mekaaniset kitkahäviöt, ne tarjoavat merkittävän hyötysuhteen. Mitatut tiedot osoittavat, että maglev-laakerit vähentävät kitkahäviöitä 95:llä %. A 200 kW maglev-puhallin voi säästää noin 650 000 kWh sähköä vuodessa.

JB/T 14961 2025 määrittelee selkeästi tehokkuusluokat nopeille kestomagneettisynkronisille maglev-moottoreille. Tuotteet, joilla on korkeampi tehokkuusluokka, tulee asettaa etusijalle valinnassa.

3.3 Tehon ja nopeuden kytkentä

Maglev-moottorin lähtöteho liittyy läheisesti nopeuteen. Kestomagneettisynkronimoottorille teho P ≈ vääntömomentti T × nopeus n / 9550. Suuremmat nopeudet johtavat yleensä suurempaan tehotiheyteen – joidenkin tuotteiden tehotiheys on 5,2 kW/kg 12:ssa 000 r/min. Valinnan on tasapainotettava tehovaatimukset ja nopeuskyky, jotta vältetään 'pienen moottorin ylikuormittaminen' tai 'suuren moottorin alikuormitus'.

4. Dynaaminen tasapainotus: Maglev-roottoreiden 'näkymätön puolustus'.

Dynaaminen tasapainotus on helpoimmin huomiotta jäävä mutta kriittisin osa maglev-roottorin valinnassa. Perinteisissä laakerijärjestelmissä mekaaninen kosketus vaimentaa, mikä auttaa vaimentamaan tärinää. Sitä vastoin maglev-laakerin ilmaraon magneettikentällä on luonnostaan ​​erittäin alhainen vaimennus; se perustuu pääasiassa aktiivisen ohjausalgoritmin tarjoamaan 'virtuaaliseen vaimennukseen'. Tämä tarkoittaa, että mahdollinen jäännösepätasapainovoima vaikuttaa roottoriin lähes vaimentamatta ja häiritsee jatkuvasti ohjausjärjestelmää.

Kolme keskeistä indikaattoria dynaamisen tasapainotuksen valinnassa:

4.1 Tasapainottava laatuluokka

ISO 1940 1:n mukaan tasapainottavat laatuluokat vaihtelevat G4000:sta (karkea tasapaino) G0.4:ään (erittäin korkea tarkkuus). Nopeiden maglev-roottoreiden (kymmeniä tuhansia kierroslukuja/min) tasapainon laadun on yleensä saavutettava  G1.0 tai korkeampi . Jotkut tarkkuussovellukset vaativat jopa G0.4:n – laatua, jota yleensä käytetään ilmailun gyroskoopeissa.

Kutakin laatua vastaava jäännösepätasapaino on esitetty alla olevassa taulukossa:

4.2 Tasapainotasojen valinta

Maglev-roottorit tarvitsevat yleensä tasapainotuskorjauksia kahdessa tai useammassa tasossa parisuhteen epätasapainon poistamiseksi ja parin tärinän pakottamiseksi. Ohut, taipuisat roottorit voivat joskus vaatia monitasoista tasapainotusstrategiaa. Kun valitset roottoria, varmista, onko laitteessa kaksitasoinen vai monitasoinen tasapainotusominaisuus.

4.3 Tasapainotuslaitteiden sovittaminen nopeuteen

Suurinopeuksiset moottorit tulee tasapainottaa dynaamisesti ja tasapainotuslaitteet on sovitettava moottorin nimellisnopeuteen. Hitaan nopeuden tasapainotus (noin 20 % käyttönopeudesta) sopii jäykille roottoreille. Suurinopeuksisille joustaville roottoreille nopea tasapainotus lähellä käyttönopeutta on usein tarpeen, jotta roottorin dynaaminen käyttäytyminen heijastelee todella suurilla kierroksilla.

5. Kattava täsmäysten pikaviitetaulukko

Seuraavassa taulukossa on nopea viite kolmen parametrin yhdistämiseen eri sovelluksissa:

6. Käytännön sudenkuoppia vältettävät

Lopuksi tässä muutamia käytännön valintavinkkejä:

1. Varamateriaalin poisto-/painonlisäyspaikat  – Varaa riittävästi paikkoja tasapainokorjauksille suunnitteluvaiheessa; muuten koneistuksen jälkeinen tasapainotus tulee erittäin vaikeaksi.

2. Varo 'tarkkuusloukkua'  – Liian korkean tasapainotusluokan (esim. G0.4) määrittäminen voi nostaa kustannuksia 300 %. Valitse arvosana, joka vastaa todellista tarvetta.

3. Kiinnitä huomiota lämmönhallintaan  – Nopeat roottorit tuottavat voimakasta lämpöä. Varmista, että moottorin jäähdytysrakenne (öljyjäähdytteinen, ilmajäähdytteinen tai vesijäähdytteinen) vastaa teho- ja nopeusarvoja. Esimerkiksi suljetun kierron öljyjäähdytysjärjestelmä voi pitää lämpötilan nousun 70 K sisällä.

4. Harkitse ohjausjärjestelmän tasapainotuskompensointikykyä  – Joissakin kehittyneissä maglev-ohjausjärjestelmissä on automaattinen tasapainotustekniikka, joka voi osittain kompensoida jäännösepätasapainoa. Kysy valmistajalta, tarjoaako heidän ohjausalgoritminsa tämän ominaisuuden.

Johtopäätös

Maglev-moottorin roottorin valinta on järjestelmäsuunnittelutehtävä. Nopeus määrittää toiminta-alueen, teho määrittää lähtökapasiteetin ja dynaaminen tasapainotus takaa toiminnan laadun. Nämä kolme tekijää rajoittavat ja tukevat toisiaan. Vain löytämällä niistä optimaalisen yhteensopivuuden, maglev-moottori voi lentää tasaisesti kymmenien tuhansien kierrosten myrskyn läpi.

Kansallisten standardien, kuten GB/T, peräkkäisen julkaisun myötä 46078 2025 Magneettinen levitaatiovoimatekniikka – Terminologia, maglev-teollisuus on siirtymässä 'kokemuspohjaisesta valinnasta' kohti 'standardipohjaista valintaa'. Olitpa laiteostaja tai järjestelmäintegraattori, on suositeltavaa noudattaa tarkasti asiaankuuluvia standardeja ja yhdistää ne omiin käyttöolosuhteisiin tieteellisen ja rationaalisen valinnan tekemiseksi.
