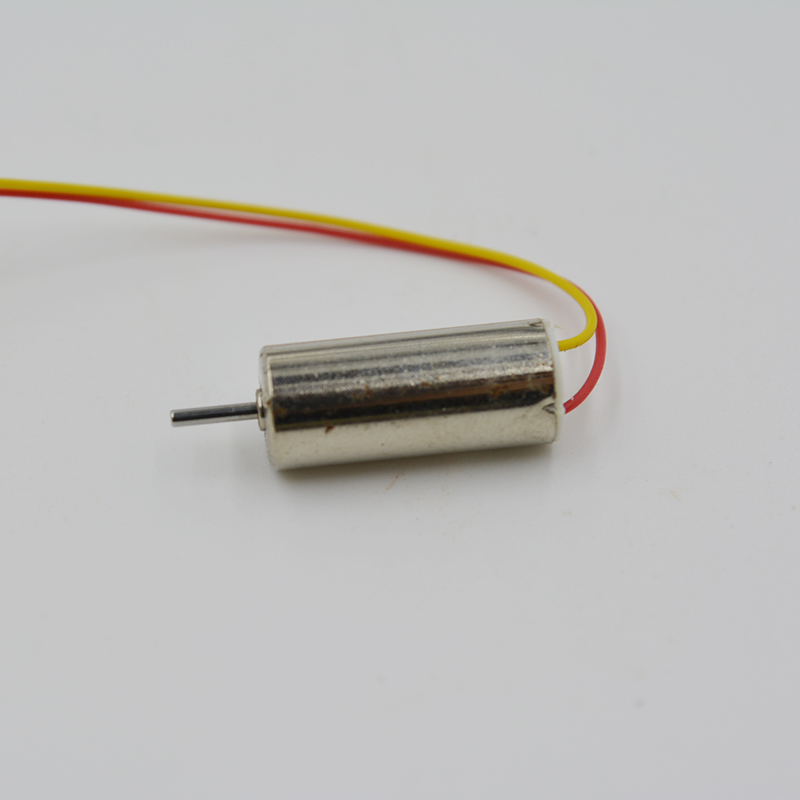

Структура в Двигун із порожнистими чашками : задня кришка, клема, кришка торця щітки, щітка, комутатор, чашкова обмотка (ротор), обертовий вал, шайба, підшипник ковзання, корпус, магніт (статор), фланець, позиціонуюче кільце.
Статор складається з постійного магніту, оболонки і фланця. Корпус забезпечує постійне магнітне поле, тому двигун не має втрат заліза. Без м'яких магнітних зубців. Результуючий крутний момент рівномірний, що забезпечує плавну роботу навіть на низьких швидкостях. На вищих швидкостях двигун може зменшити вібрацію та шум. Ротор з обмоткою і комутатором. Обмотки з'єднані з валом за допомогою так званої колекторної пластини. Котушка рухається в повітряному зазорі між магнітом і корпусом. У системі комутації використовується пара щіток із дорогоцінних металів для зменшення іскор від щіток. Зменшене іскроутворення від щіток створює менше електромагнітного випромінювання.
Особливості двигуна з порожнистою чашкою:
1, енергозберігаючі характеристики: ефективність перетворення енергії дуже висока.
2, характеристики управління: старт, швидке гальмування, швидка відповідь; Швидкість можна легко регулювати відповідно до робочого стану швидкості в межах рекомендованої робочої області.
3, характеристики опору: стабільність роботи дуже надійна, коливання швидкості дуже малі, коливання швидкості мікромотора можна легко контролювати.

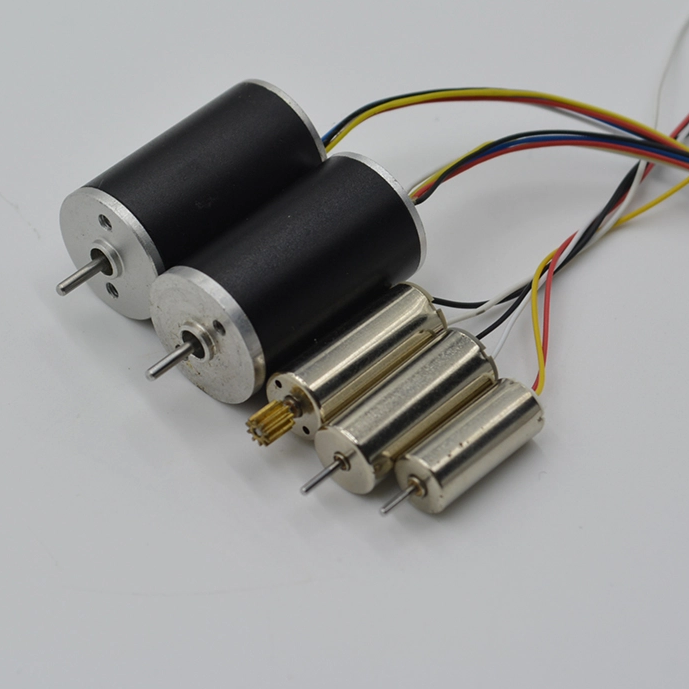

Параметри безщіткового двигуна з порожнистою чашкою:
Діапазон напруг: 3В-24В
Діапазон потужності: 0,5 Вт-50 Вт
Діапазон коефіцієнтів уповільнення: 5-1500
Діапазон крутного моменту: від 1 гс-см до 50 кгс-см;
Діапазон діаметрів: 3,4-38 мм
Вихідна швидкість: 5-2000 об/хв
Особливості продукту: малі технічні характеристики, низький рівень шуму, великий крутний момент, широкий діапазон уповільнення тощо.
Області застосування порожнистого чашкового двигуна:
1, потрібна сервосистема швидкого відгуку. Такі як швидке коригування напрямку польоту ракети, подальше керування високошвидкісним оптичним приводом, швидке автоматичне фокусування, високочутливе обладнання для запису та виявлення, промислові роботи, біонічні протези тощо, двигун із порожнистою чашкою цілком може відповідати технічним вимогам.
2, рушійні компоненти вимагають гладких і міцних тягових виробів. Такі, як усі види портативних інструментів, персональне обладнання, обладнання для польових операцій, електричні транспортні засоби тощо, той самий набір блоків живлення, час живлення можна подовжити більш ніж удвічі.
3, усі види літаків, включаючи авіацію, аерокосмічну авіацію, авіамоделі тощо. Порожнистий чашковий двигун має переваги легкої ваги, невеликого розміру та низького споживання енергії, що може максимально зменшити вагу літака.
4, різноманітні цивільні електроприлади, промислові вироби. Використовуючи порожнистий чашковий двигун як привод, можна покращити якість продукту та покращити продуктивність.
5, порожнистий чашковий двигун використовує свою високу ефективність перетворення енергії, але також використовується як генератор; Використовуючи свої лінійні робочі характеристики, його також можна використовувати як генератор тахометра. Оснащений редуктором, він також може використовуватися як моментний двигун.
