I design af robotled, servomotorer, AGV-hjulsystemer og endda humanoide robotter, magnetiske indkodere (Robot Magnetic Encoder Sensors) erstatter gradvist traditionelle optiske indkodere som kernekomponenterne for positions- og hastighedsfeedback. Deres fordele - berøringsfri måling, forureningsmodstand, vibrationsmodstand og kompakte struktur - har ført til udbredt anvendelse inden for industriel automation og intelligent robotteknologi.
Når de står over for de mange parametre og output-grænseflader fra magnetiske encoder-sensorer på markedet, finder ingeniører det ofte forvirrende: Er højere opløsning altid bedre? Hvad er forholdet mellem opløsning og nøjagtighed? Hvordan vælger du mellem SPI, SSI og ABZ? Denne artikel giver en klar udvælgelsesvejledning til robotudviklere omkring disse tre kerneproblemer.
1. At skelne mellem opløsning og nøjagtighed: Høj opløsning ≠ Høj nøjagtighed
Opløsning og nøjagtighed er de to parametre, der lettest forveksles, men de har meget forskellige betydninger.
Opløsning refererer til den mindste vinkelændring, som koderen kan læse og udlæse, hvilket afspejler 'finheden' af målingen. Absolutte indkodere bruger typisk bits, f.eks. 14 bit (16384 trin/omdrejninger), 17 bits (131072 trin/omdrejninger); inkrementelle indkodere bruger pulser pr. omdrejning (PPR), f.eks. 1024 PPR. Kort sagt bestemmer opløsningen, hvor fint du kan dele en hel 360° cirkel – jo højere bits, jo finere er divisionen.
Nøjagtighed refererer til afvigelsen mellem koderens udgangssignal og den faktiske fysiske vinkel, hvilket afspejler 'korrektheden' af målingen. Nøjagtighed udtrykkes normalt i grader (°) eller bueminutter (arcmin), og påvirkes af flere faktorer: magnetkvalitet, monteringsexcentricitet, temperaturdrift, magnetisk støj osv. Generelt bestemmer kvaliteten af den magnetiske ring nøjagtigheden, mens læsehovedet (chippen) bestemmer opløsning og repeterbarhed.
Der er en fælles faldgrube: høj opløsning giver ikke nødvendigvis høj nøjagtighed. En 14-bit magnetisk encoder kan opdele en omdrejning i 16384 trin, men hvis magnetens magnetiseringsnøjagtighed er dårlig, eller der er stigende excentricitet, er den faktiske målte nøjagtighed måske kun ±1,0°, med opløsning, der langt overstiger nøjagtigheden. I ekstreme tilfælde kan fejlen mellem opløsning og nøjagtighed være mere end 50 gange. Når du vælger en sensor, bør den kalibrerede nøjagtighedsspecifikation prioriteres frem for blot at søge høj opløsning.
Hvordan matcher man opløsningen rimeligt? En empirisk formel: Opløsning ≥ 360° ÷ krav til positioneringsnøjagtighed. For eksempel, hvis kravet til positioneringsnøjagtighed er ±0,1°, skal opløsningen være mindst 360 ÷ 0,1 = 3600 linjer (ca. 11,8 bit). I praksis er det tilrådeligt at efterlade en margin og vælge et niveau højere end den beregnede værdi.
2. Sådan vælger du kommunikationsprotokoller: ABZ, SPI, SSI Scene Matching
Kommunikationsprotokollen for en magnetisk encoder-sensor påvirker direkte ledningskompleksitet, støjimmunitet og realtidsydelse. De kan groft opdeles i inkrementelle grænseflader og absolutte grænseflader.
Incremental Interface (ABZ) : A/B kvadraturpulsudgange, med en 90° faseforskel til at bestemme hastighed og retning, og en Z-kanal for én nul-impuls pr. omdrejning. De største fordele ved ABZ-grænsefladen er god kompatibilitet og lave omkostninger; det er standardinputformatet for de fleste servodrev og PLC'er. Inkrementelle indkodere beholder dog ikke positionsoplysninger efter slukning og kræver en målsøgningscyklus ved opstart. Velegnet til stepmotordrev, måling af transportbåndhastighed og anden hastighedskontrol eller simple positionsdetekteringsapplikationer.
SPI Interface : Synkron seriel grænseflade, kan direkte læse absolutte vinkelværdier og understøtter også on-chip registerkonfiguration og magnetfeltdiagnostik. SPI tilbyder høj realtidsydelse og enkel ledningsføring, hvilket gør den velegnet til applikationer som FOC-kontrol, der kræver hurtig vinkelaflæsning.
SSI Interface : En industriel version af det synkrone serielle interface, der bruger clock+data differentiel transmission, med stærk støjimmunitet og en transmissionsafstand på op til 100 meter. SSI understøtter 12 25 bit opløsning og er den almindelige absolutte encoder-grænseflade i industrielle miljøer. Velegnet til absolut positionering over lange afstande i miljøer med kraftig elektromagnetisk interferens.
Hurtig valgvejledning :
· Kort afstand, lav pris, hastighedskontrol orienteret → ABZ single-ended interface
· Lang afstand, høj interferens, absolut position påkrævet → Differential ABZ eller SSI interface
· Høj præcision, ingen målsøgning nødvendig, FOC kontrol → SPI/SSI/I²C absolut grænseflade
3. Udvælgelsesanbefalinger for Three Core Robot Applications
3.1 Robotled (Collaborative Robots, Humanoid Robots)
Robotled kræver den højeste nøjagtighed, opløsning og pålidelighed fra encoderen. Der vælges typisk absolutte indkodere, der anvender TMR- eller AMR-teknologi. Den anbefalede opløsning er 18 bit eller højere, med en nøjagtighed, der ikke er dårligere end ±0,05°. Til kommunikation kan SPI-grænsefladen kommunikere direkte med den fælles driver-chip, velegnet til høj realtids FOC-kontrol. På grund af den kompakte plads i robotsamlinger bør små pakkeprodukter (f.eks. QFN 3×3 mm) også prioriteres, brugt med radialt magnetiserede NdFeB-magneter.
3.2 AGV/AMV hjulsystemer
AGV-hjulencodere bruges hovedsageligt til hastighedskontrol med lukket sløjfe og odometri. Opløsningskravene er moderate (14-17 bit tilstrækkeligt), men miljøtilpasning og pålidelighed er kritisk. Fordi AGV'er ofte opererer i støvede, fugtige miljøer, er forureningsmodstanden af magnetiske indkodere en klar fordel. ABZ-grænsefladen kan bruges til at forbinde direkte til motordriveren, eller SSI-grænsefladen til længere transmissionsdistancer.
3.3 Servomotorer (industriel automation)
Servomotorer kræver både høj opløsning for at forbedre lavhastighedsglathed og dynamisk stivhed og tilstrækkelig nøjagtighed til at sikre korrekt positionering. Den anbefalede opløsning starter ved 15-17 bit, med en nøjagtighed bedre end ±0,1°. Til kommunikation er absolutte grænseflader blevet det almindelige valg for avancerede servoer. SSI- eller BiSS-grænseflader sikrer stabil transmission i industrielle miljøer med stærk elektromagnetisk interferens.
4. Faldgruber, der skal undgås efter udvælgelse
Selvom udvælgelsesparametrene er korrekte, kan praktiske applikationer støde på følgende problemer:
· Monteringsnøjagtighed : Excentriciteten mellem magnet og chip skal være strengt kontrolleret, typisk ≤0,3 mm, med et aksialt mellemrum på 0,5-1,5 mm. Overskridelse af disse grænser introducerer yderligere ikke-lineære fejl.
· Elektromagnetisk interferens : Stærk EMI fra motorer, invertere osv. er en væsentlig årsag til signalforvrængning. Differentielle udgangsgrænseflader kombineret med parsnoede skærmede kabler (skærmjordet i den ene ende) anbefales.
· Miljøtilpasningsevne : Til applikationer med kontinuerlig vandnedsænkning eller kondensering med høj luftfugtighed, vælg produkter med en indtrængningsbeskyttelsesklassificering på IP67 eller højere. Industriel kvalitet kræver typisk et driftstemperaturområde på -40°C til +85°C.

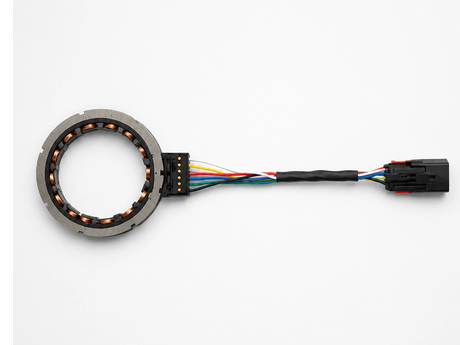

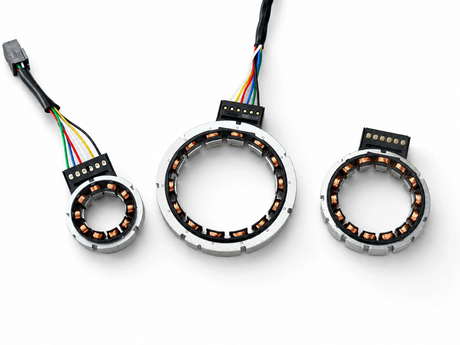

5. SDM Robot Magnetic Encoder Sensorer
I processen med indenlandsk fremstilling af magnetiske encodere har SDM taget en differentieret teknologisk vej i fremstillingen. Kernefordelene ved deres Robot Magnetic Encoder-sensorer afspejles i følgende tre områder:

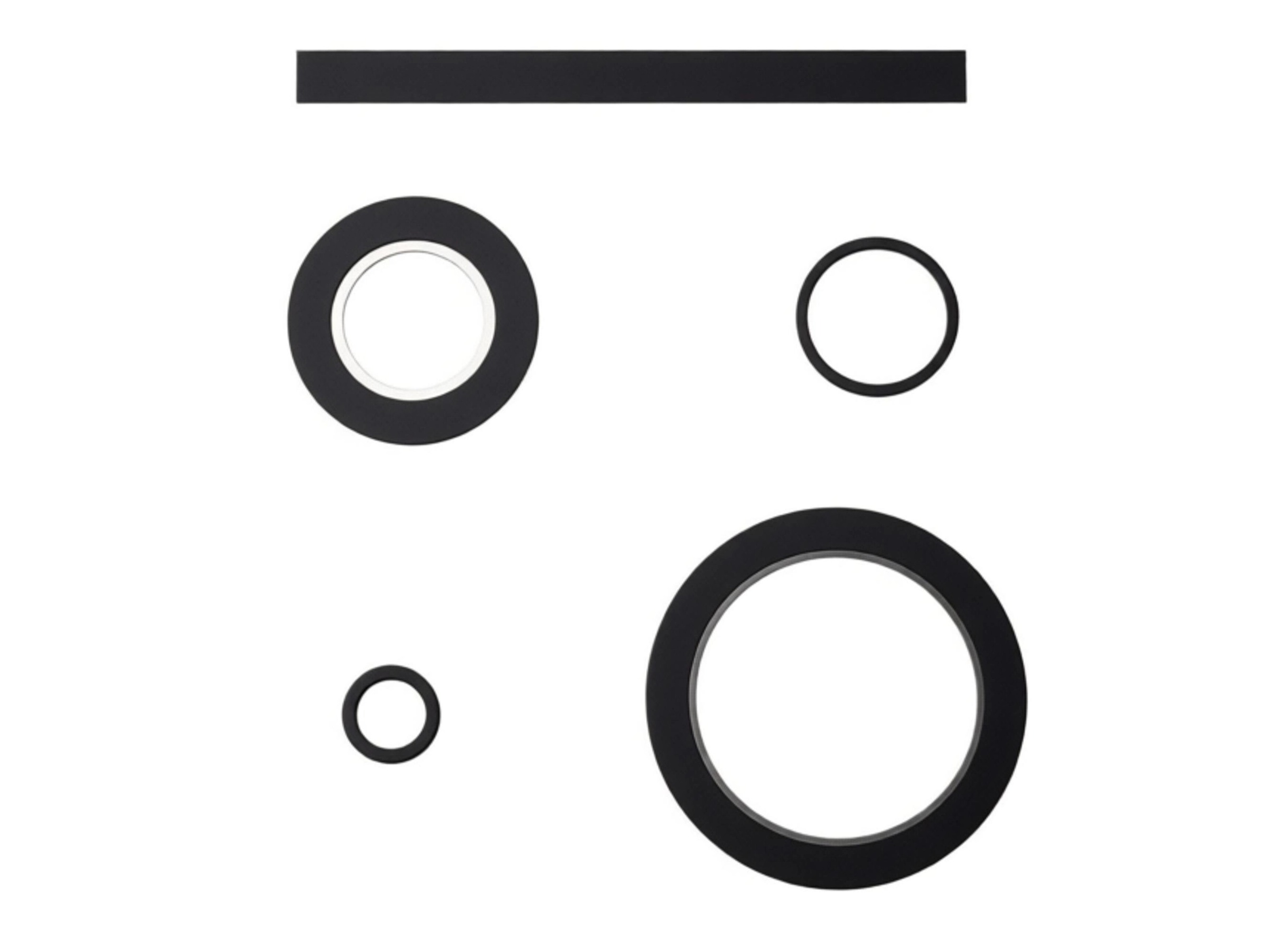

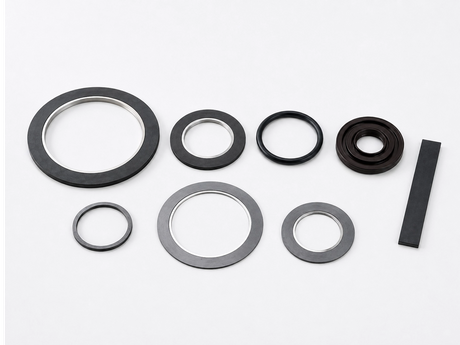

Sprøjtestøbt integreret proces : SDM bruger en sprøjtestøbningsproces til at danne magnetiske materialer og ingeniørplast i ét skud, der erstatter den traditionelle flerdelte montageproces. Sprøjtestøbt integration giver betydelige fordele: kort procesflow, lavt energiforbrug, få formbegrænsninger, høj produktionseffektivitet og god dimensionsnøjagtighed. Denne proces forbedrer i høj grad den dimensionelle konsistens og mekaniske styrke af koderens magnetiske ring, hvilket lægger grundlaget for efterfølgende magnetisk ydeevnekonsistens.

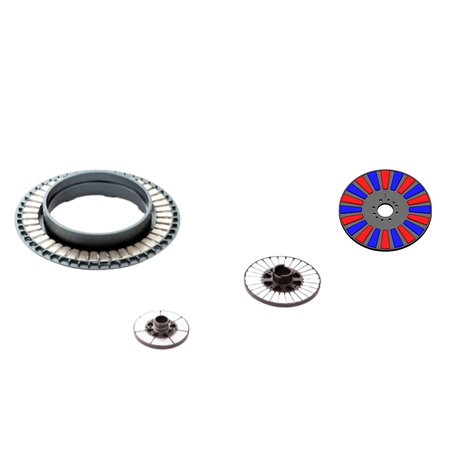

Magnetisk udskrivning magnetiseringsteknologi : I magnetiseringsstadiet anvender SDM højpræcisions 'magnetisk udskrivning' teknologi - skriver polmønstre punkt for punkt. Sammenlignet med konventionel bulkmagnetisering forbedrer dette markant polpositionsnøjagtigheden og magnetfeltens ensartethed. Magnetiseringsprocesser med høj poltælling og høj nøjagtighed kræver ekstremt præcist udstyr og værktøj; de skal udføres på dedikerede multi-polet magnetiseringsarmaturer med præcist arrangement og højintensive pulserende magnetfelter. SDM's akkumulerede ekspertise på dette område gør det muligt for deres magnetiske encoder-sensorer at opnå et højt niveau af polopdelingsnøjagtighed.
Fuldbølgeformsinspektion : I modsætning til de fleste indenlandske producenter af magnetiske encoder, der er afhængige af prøveudtagningsinspektion, udfører SDM en fuldbølgeformsinspektion på hver sensor, før den forlader fabrikken. Hvert produkt gennemgår signalbølgeformscanning under flere driftsbetingelser, der dækker alle ydeevneindikatorer: interpolvinkelfejl, magnetfeltstyrkeudsving, signalforvrængning osv. Fuld inspektion betyder, at hver sensor, som en kunde modtager, er blevet individuelt verificeret gennem faktiske målinger, hvilket sikrer bedre produktkonsistens og pålidelighed – en afgørende fordel i applikationer som f.eks. sensorens pålidelige robotforbindelser.
Fra sprøjtestøbt integration for at sikre det mekaniske datum for den magnetiske ring, til magnetisk trykmagnetisering for at sikre den elektriske nøjagtighed af de magnetiske poler, og endelig til fuld bølgeformsinspektion for at garantere den udgående kvalitet af hvert produkt - SDM's komplette proces lukket sløjfe sikrer fuld kæde-kontrollerbarhed af hver magnetisk encoder-sensor fra materiale til færdigt produkt, hvilket giver brugere høj ensartethed og ensartethed. valg.
