Robot eklemlerinin, servo motorların, AGV tekerlek sistemlerinin ve hatta insansı robotların tasarımında, Manyetik kodlayıcılar (Robot Manyetik Kodlayıcı Sensörleri), konum ve hız geri bildirimi için temel bileşenler olarak yavaş yavaş geleneksel optik kodlayıcıların yerini almaktadır. Temassız ölçüm, kirlenme direnci, titreşim direnci ve kompakt yapı gibi avantajları, endüstriyel otomasyon ve akıllı robot biliminde yaygın bir şekilde benimsenmesine yol açmıştır.
Piyasadaki manyetik kodlayıcı sensörlerin çok sayıda parametresi ve çıkış arayüzüyle karşı karşıya kaldıklarında mühendisler genellikle kafa karıştırıcı buluyor: Daha yüksek çözünürlük her zaman daha mı iyidir? Çözünürlük ve doğruluk arasındaki ilişki nedir? SPI, SSI ve ABZ arasında nasıl seçim yaparsınız? Bu makale, robot geliştiricileri için bu üç temel sorunla ilgili net bir seçim kılavuzu sunmaktadır.
1. Çözünürlüğü Doğruluktan Ayırmak: Yüksek Çözünürlük ≠ Yüksek Doğruluk
Çözünürlük ve doğruluk en kolay karıştırılan iki parametredir ancak anlamları çok farklıdır.
Çözünürlük, kodlayıcının okuyabildiği ve çıktısını alabileceği en küçük açısal değişikliği ifade eder ve ölçümün 'inceliğini' yansıtır. Mutlak kodlayıcılar tipik olarak bitler kullanır, örneğin 14 bit (16384 adım/devir), 17 bit (131072 adım/devir); artımlı kodlayıcılar devir başına darbe (PPR) kullanır, örneğin 1024 PPR. Basitçe söylemek gerekirse çözünürlük, 360°'lik bir dairenin tamamını ne kadar ince bölebileceğinizi belirler; bitler ne kadar yüksek olursa, bölme o kadar ince olur.
Doğruluk, kodlayıcının çıkış sinyali ile gerçek fiziksel açı arasındaki sapmayı ifade eder ve ölçümün 'doğruluğunu' yansıtır. Doğruluk genellikle derece (°) veya yay dakikası (arcmin) cinsinden ifade edilir ve birden fazla faktörden etkilenir: mıknatıs kalitesi, montaj eksantrikliği, sıcaklık kayması, manyetik gürültü vb. Genel olarak, manyetik halkanın kalitesi doğruluğu belirlerken, okuma kafası (çip) çözünürlüğü ve tekrarlanabilirliği belirler.
Yaygın bir tuzak var: Yüksek çözünürlük mutlaka yüksek doğruluk getirmez. 14 bitlik bir manyetik kodlayıcı, bir devrimi 16384 adıma bölebilir, ancak mıknatısın mıknatıslanma doğruluğu zayıfsa veya montaj eksantrikliği varsa, ölçülen gerçek doğruluk yalnızca ±1,0° olabilir ve çözünürlük doğruluğu çok aşar. Aşırı durumlarda çözünürlük ve doğruluk arasındaki hata 50 kattan fazla olabilir. Bir sensör seçerken, yalnızca yüksek çözünürlüğün peşinde koşmak yerine, kalibre edilmiş doğruluk spesifikasyonuna öncelik verilmelidir.
Çözünürlük makul şekilde nasıl eşleştirilir? Ampirik bir formül: Çözünürlük ≥ 360° ÷ konumlandırma doğruluğu gereksinimi. Örneğin, konumlandırma doğruluğu gereksinimi ±0,1° ise çözünürlük en az 360 ÷ 0,1 = 3600 satır (yaklaşık 11,8 bit) olmalıdır. Uygulamada bir marj bırakılarak hesaplanan değerin bir üst seviyesinin seçilmesi tavsiye edilir.
2. İletişim Protokolleri Nasıl Seçilir: ABZ, SPI, SSI Sahne Eşleştirme
Manyetik kodlayıcı sensörünün iletişim protokolü, kablolamanın karmaşıklığını, gürültü bağışıklığını ve gerçek zamanlı performansı doğrudan etkiler. Kabaca artımlı arayüzler ve mutlak arayüzler olarak ikiye ayrılabilirler.
Artımlı Arayüz (ABZ) : Hızı ve yönü belirlemek için 90° faz farkına ve devir başına bir sıfır darbe için bir Z kanalına sahip A/B karesel darbe çıkışları. ABZ arayüzünün en büyük avantajları iyi uyumluluk ve düşük maliyettir; çoğu servo sürücü ve PLC için standart giriş formatıdır. Ancak artımlı kodlayıcılar, güç kapatıldıktan sonra konum bilgilerini saklamaz ve başlatma sırasında bir hedef arama döngüsü gerektirir. Step motor sürücüleri, konveyör hızı ölçümü ve diğer hız kontrolü veya basit konum algılama uygulamaları için uygundur.
SPI Arayüzü : Senkron seri arayüz, mutlak açı değerlerini doğrudan okuyabilir ve ayrıca çip üzerinde kayıt yapılandırmasını ve manyetik alan teşhisini destekler. SPI, yüksek gerçek zamanlı performans ve basit kablolama sunarak, hızlı açı okuması gerektiren FOC kontrolü gibi uygulamalar için uygun hale getirir.
SSI Arayüzü : Saat+veri diferansiyel iletimini kullanan, güçlü gürültü bağışıklığına ve 100 metreye kadar iletim mesafesine sahip senkron seri arayüzün endüstriyel versiyonu. SSI, 12 25 bit çözünürlüğü destekler ve endüstriyel ortamlarda ana akım mutlak kodlayıcı arayüzüdür. Güçlü elektromanyetik girişim ortamlarında uzun mesafelerde mutlak konumlandırma için uygundur.
Hızlı Seçim Kılavuzu :
· Kısa mesafe, düşük maliyet, hız kontrolü odaklı → ABZ tek uçlu arayüz
· Uzun mesafe, yüksek girişim, mutlak konum gerekli → Diferansiyel ABZ veya SSI arayüzü
· Yüksek hassasiyet, hedef arama gerektirmez, FOC kontrolü → SPI/SSI/I²C mutlak arayüzü
3. Üç Çekirdekli Robot Uygulamaları için Seçim Önerileri
3.1 Robot Eklemleri (İşbirlikçi Robotlar, İnsansı Robotlar)
Robot bağlantıları, kodlayıcıdan en yüksek doğruluğu, çözünürlüğü ve güvenilirliği gerektirir. TMR veya AMR teknolojisini kullanan mutlak kodlayıcılar genellikle seçilir. Önerilen çözünürlük 18 bit veya daha yüksektir ve doğruluk ±0,05°'den kötü değildir. İletişim için SPI arayüzü, yüksek gerçek zamanlı FOC kontrolüne uygun ortak sürücü çipiyle doğrudan iletişim kurabilir. Ayrıca robot bağlantılarındaki kompakt alan nedeniyle, radyal olarak mıknatıslanmış NdFeB mıknatıslarla birlikte kullanılan küçük paketli ürünlere (örn. QFN 3×3 mm) öncelik verilmelidir.
3.2 AGV/AMV Tekerlek Sistemleri
AGV tekerlek enkoderleri esas olarak hız kapalı çevrim kontrolü ve kilometre ölçümü için kullanılır. Çözünürlük gereksinimleri orta düzeydedir (14-17 bit yeterlidir), ancak çevresel uyumluluk ve güvenilirlik kritik öneme sahiptir. AGV'ler genellikle tozlu ve nemli ortamlarda çalıştığından, manyetik kodlayıcıların kirlenme direnci açık bir avantajdır. ABZ arayüzü doğrudan motor sürücüsüne bağlanmak için veya daha uzun iletim mesafeleri için SSI arayüzü kullanılabilir.
3.3 Servo Motorlar (Endüstriyel Otomasyon)
Servo motorlar, düşük hızda düzgünlüğü ve dinamik sertliği geliştirmek için hem yüksek çözünürlüğe hem de konumlandırma doğruluğunu sağlamak için yeterli hassasiyete ihtiyaç duyar. Önerilen çözünürlük 15-17 bitten başlar ve doğruluk ±0,1°'den iyidir. İletişim için mutlak arayüzler, üst düzey servolar için ana tercih haline geldi. SSI veya BiSS arayüzleri, güçlü elektromanyetik girişimin olduğu endüstriyel ortamlarda kararlı iletim sağlar.
4. Seçimden Sonra Kaçınılması Gereken Tuzaklar
Seçim parametreleri doğru olsa bile pratik uygulamalarda aşağıdaki sorunlarla karşılaşılabilir:
· Montaj doğruluğu : Mıknatıs ve çip arasındaki eksantriklik, 0,5-1,5 mm eksenel boşlukla, tipik olarak ≤0,3 mm olmak üzere sıkı bir şekilde kontrol edilmelidir. Bu sınırların aşılması ek doğrusal olmayan hatalara neden olur.
· Elektromanyetik girişim : Motorlardan, invertörlerden vb. kaynaklanan güçlü EMI, sinyal bozulmasının ana nedenidir. Çift bükümlü ekranlı kablolarla (bir ucunda ekran topraklanmış) birleştirilmiş diferansiyel çıkış arayüzleri önerilir.
· Çevresel uyumluluk : Sürekli suya batırılan veya yüksek nemli yoğuşmaya sahip uygulamalar için, giriş koruma derecesi IP67 veya daha yüksek olan ürünleri seçin. Endüstriyel sınıf tipik olarak -40°C ile +85°C arasında bir çalışma sıcaklığı aralığı gerektirir.

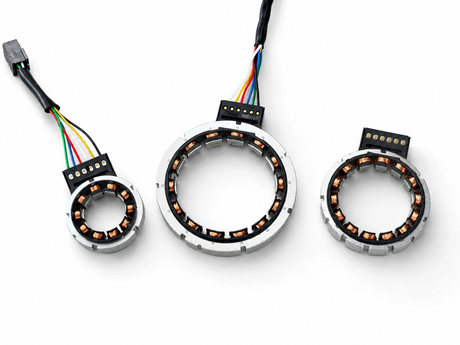

5. SDM Robot Manyetik Kodlayıcı Sensörleri
Manyetik enkoderlerin yerli üretimi sürecinde SDM, üretimde farklı bir teknolojik yol izlemiştir. Robot Manyetik Kodlayıcı Sensörlerinin temel avantajları aşağıdaki üç alanda yansıtılmaktadır:

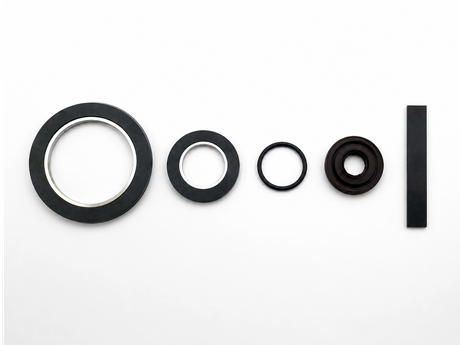

Enjeksiyon kalıplamalı entegre süreç : SDM, manyetik malzemeleri ve mühendislik plastiğini tek seferde oluşturmak için geleneksel çok parçalı montaj işleminin yerini alan bir enjeksiyon kalıplama işlemi kullanır. Enjeksiyon kalıplı entegrasyon önemli avantajlar sunar: kısa süreç akışı, düşük enerji tüketimi, az şekil sınırlaması, yüksek üretim verimliliği ve iyi boyutsal doğruluk. Bu işlem, kodlayıcı manyetik halkasının boyutsal tutarlılığını ve mekanik gücünü büyük ölçüde geliştirerek daha sonraki manyetik performans tutarlılığının temelini oluşturur.
Manyetik baskı mıknatıslama teknolojisi : Mıknatıslama aşamasında SDM, kutup desenlerini noktadan noktaya yazan yüksek hassasiyetli 'manyetik baskı' teknolojisini kullanır. Geleneksel toplu mıknatıslamayla karşılaştırıldığında bu, kutup konumu doğruluğunu ve manyetik alan tekdüzeliğini önemli ölçüde artırır. Yüksek kutup sayımlı, yüksek doğruluklu mıknatıslama işlemleri son derece hassas ekipman ve aletler gerektirir; hassas düzenlemeye ve yüksek yoğunluklu darbeli manyetik alanlara sahip, özel çok kutuplu mıknatıslama armatürlerinde tamamlanmalıdırlar. SDM'nin bu alandaki birikmiş uzmanlığı, manyetik kodlayıcı sensörlerinin yüksek düzeyde kutup bölme doğruluğu elde etmesini sağlar.
Tam dalga biçimi denetimi : Örnekleme denetimine güvenen yerli manyetik kodlayıcı üreticilerinin çoğundan farklı olarak SDM, fabrikadan çıkmadan önce her sensör üzerinde tam bir dalga biçimi denetimi gerçekleştirir. Her ürün, tüm performans göstergelerini kapsayan birden fazla çalışma koşulu altında sinyal dalga biçimi taramasına tabi tutulur: kutuplar arası açı hatası, manyetik alan gücü dalgalanması, sinyal bozulması vb. Tam denetim, müşterinin aldığı her sensörün gerçek ölçüm yoluyla ayrı ayrı doğrulandığı anlamına gelir; bu da daha iyi ürün tutarlılığı ve güvenilirliği sağlar; bu, sensör güvenilirliğinin çok önemli olduğu robot bağlantıları gibi uygulamalarda kritik bir avantajdır.
Manyetik halkanın mekanik verisini sağlamak için enjeksiyon kalıplı entegrasyondan, manyetik kutupların elektriksel doğruluğunu sağlamak için manyetik baskı mıknatıslamaya ve son olarak her ürünün çıkış kalitesini garanti etmek için tam dalga biçimi denetimine kadar - SDM'nin eksiksiz proses kapalı döngüsü, malzemeden bitmiş ürüne kadar her manyetik kodlayıcı sensörünün tam zincirli kontrol edilebilirliğini sağlar ve kullanıcılara yüksek tutarlılık, yüksek güvenilirlikli yerel manyetik kodlayıcı seçenekleri sunar.
