로봇 관절, 서보 모터, AGV 휠 시스템, 심지어 휴머노이드 로봇의 설계에 있어서도 자기 인코더 (로봇 자기 인코더 센서)는 위치 및 속도 피드백을 위한 핵심 구성 요소로서 기존의 광학 인코더를 점차 대체하고 있습니다. 비접촉식 측정, 오염 방지, 진동 방지 및 컴팩트한 구조 등의 장점으로 인해 산업 자동화 및 지능형 로봇 공학에 널리 채택되었습니다.
시중에서 판매되는 자기 인코더 센서의 수많은 매개변수와 출력 인터페이스에 직면할 때 엔지니어는 종종 혼란스러워합니다. 분해능이 높을수록 항상 더 좋은가요? 분해능과 정확도 사이에는 어떤 관계가 있나요? SPI, SSI, ABZ 중에서 어떻게 선택합니까? 이 기사에서는 이러한 세 가지 핵심 문제에 관해 로봇 개발자를 위한 명확한 선택 가이드를 제공합니다.
1. 분해능과 정확도의 구별: 고분해능 ≠ 고정확도
분해능과 정확도는 가장 쉽게 혼동되는 두 가지 매개변수이지만 의미는 매우 다릅니다.
분해능은 측정의 '세밀함'을 반영하여 인코더가 읽고 출력할 수 있는 가장 작은 각도 변화를 나타냅니다. 절대 인코더는 일반적으로 비트(예: 14비트(16384 steps/rev), 17비트(131072 steps/rev))를 사용합니다. 증분형 인코더는 회전당 펄스(PPR)(예: 1024 PPR)를 사용합니다. 간단히 말해서 해상도는 전체 360° 원을 얼마나 세밀하게 나눌 수 있는지를 결정합니다. 즉, 비트가 높을수록 분할이 더 세밀해집니다.
정확도는 측정의 '정확성'을 반영하는 엔코더의 출력 신호와 실제 물리적 각도 사이의 편차를 나타냅니다. 정확도는 일반적으로 도(°) 또는 분(arcmin)으로 표시되며 자석 품질, 장착 편심, 온도 드리프트, 자기 노이즈 등 여러 요소의 영향을 받습니다. 일반적으로 자기 링의 품질이 정확도를 결정하는 반면 판독 헤드(칩)는 분해능과 반복성을 결정합니다.
일반적인 함정이 있습니다. 고해상도가 반드시 높은 정확도를 가져오는 것은 아닙니다. 14비트 자기 인코더는 1회전을 16384단계로 나눌 수 있지만 자석의 자화 정확도가 낮거나 장착 편심이 있는 경우 실제 측정된 정확도는 ±1.0°에 불과할 수 있으며 분해능은 정확도를 훨씬 초과합니다. 극단적인 경우 분해능과 정확도 사이의 오류가 50배 이상일 수 있습니다. 센서를 선택할 때 단순히 높은 분해능을 추구하기보다는 교정된 정확도 사양을 우선시해야 합니다.
해상도를 합리적으로 일치시키는 방법은 무엇입니까? 경험적 공식: 분해능 ≥ 360° ¼ 포지셔닝 정확도 요구 사항. 예를 들어 위치 정확도 요구 사항이 ±0.1°인 경우 해상도는 최소 360 ¼ 0.1 = 3600 라인(약 11.8비트)이어야 합니다. 실제로는 여유를 두고 계산된 값보다 한 단계 높은 값을 선택하는 것이 좋습니다.
2. 통신 프로토콜 선택 방법: ABZ, SPI, SSI 장면 일치
자기 인코더 센서의 통신 프로토콜은 배선 복잡성, 잡음 내성 및 실시간 성능에 직접적인 영향을 미칩니다. 크게 증분 인터페이스와 절대 인터페이스로 나눌 수 있습니다.
증분 인터페이스(ABZ) : 속도와 방향을 결정하기 위한 90° 위상차와 회전당 1개의 제로 펄스를 위한 Z 채널을 갖춘 A/B 직교 펄스 출력입니다. ABZ 인터페이스의 가장 큰 장점은 우수한 호환성과 저렴한 비용입니다. 이는 대부분의 서보 드라이브 및 PLC의 표준 입력 형식입니다. 그러나 증분형 엔코더는 전원이 꺼진 후에도 위치 정보를 유지하지 않으며 시작 시 원점 복귀 주기가 필요합니다. 스테퍼 모터 드라이브, 컨베이어 속도 측정 및 기타 속도 제어 또는 간단한 위치 감지 애플리케이션에 적합합니다.
SPI 인터페이스 : 동기식 직렬 인터페이스는 절대 각도 값을 직접 읽을 수 있으며 온칩 레지스터 구성 및 자기장 진단도 지원합니다. SPI는 높은 실시간 성능과 간단한 배선을 제공하므로 빠른 각도 판독이 필요한 FOC 제어와 같은 애플리케이션에 적합합니다.
SSI 인터페이스 : 클록+데이터 차동 전송을 사용하는 동기식 직렬 인터페이스의 산업용 버전으로 강력한 잡음 내성과 최대 100미터의 전송 거리를 제공합니다. SSI는 12 25비트 분해능을 지원하며 산업 환경의 주류 절대 인코더 인터페이스입니다. 강한 전자기 간섭 환경에서 장거리 절대 위치 결정에 적합합니다.
빠른 선택 가이드 :
· 근거리, 저비용, 속도 제어 중심 → ABZ 단일 종단 인터페이스
· 장거리, 높은 간섭, 절대 위치 필요 → 차동 ABZ 또는 SSI 인터페이스
· 고정밀, 원점 복귀 불필요, FOC 제어 → SPI/SSI/I²C 절대 인터페이스
3. 세 가지 핵심 로봇 응용 분야에 대한 선택 권장 사항
3.1 로봇관절(협동로봇, 휴머노이드 로봇)
로봇 관절은 인코더의 최고의 정확성, 분해능 및 신뢰성을 요구합니다. 일반적으로 TMR 또는 AMR 기술을 사용하는 절대 인코더가 선택됩니다. 권장 해상도는 18비트 이상이며 정확도는 ±0.05° 이상입니다. 통신을 위해 SPI 인터페이스는 높은 실시간 FOC 제어에 적합한 공동 드라이버 칩과 직접 통신할 수 있습니다. 또한 로봇 관절의 공간이 콤팩트하기 때문에 소형 패키지 제품(예: QFN 3×3mm)이 우선적으로 사용되어야 하며 방사상으로 자화된 NdFeB 자석과 함께 사용해야 합니다.
3.2 AGV/AMV 휠 시스템
AGV 휠 인코더는 주로 속도 폐쇄 루프 제어 및 주행 거리 측정에 사용됩니다. 해상도 요구 사항은 중간 수준(14~17비트이면 충분)이지만 환경 적응성과 안정성이 중요합니다. AGV는 먼지가 많고 습한 환경에서 작동하는 경우가 많기 때문에 자기 인코더의 오염 방지 기능은 분명한 장점입니다. ABZ 인터페이스를 사용하여 모터 드라이버에 직접 연결하거나 SSI 인터페이스를 사용하여 전송 거리를 연장할 수 있습니다.
3.3 서보 모터(산업 자동화)
서보 모터에는 저속 부드러움과 동적 강성을 향상시키기 위한 고해상도와 위치 결정 정확성을 보장하기 위한 충분한 정확도가 모두 필요합니다. 권장 해상도는 15~17비트에서 시작하며 정확도는 ±0.1° 이상입니다. 통신을 위해 절대 인터페이스가 고급 서보의 주류 선택이 되었습니다. SSI 또는 BiSS 인터페이스는 강한 전자기 간섭이 있는 산업 환경에서 안정적인 전송을 보장합니다.
4. 선택 후 피해야 할 함정
선택 매개변수가 정확하더라도 실제 응용 프로그램에서는 다음과 같은 문제가 발생할 수 있습니다.
· 장착 정확도 : 자석과 칩 사이의 편심은 일반적으로 0.3mm 이하, 축 간격 0.5-1.5mm로 엄격하게 제어되어야 합니다. 이러한 제한을 초과하면 추가적인 비선형 오류가 발생합니다.
· 전자기 간섭 : 모터, 인버터 등의 강한 EMI는 신호 왜곡의 주요 원인입니다. 연선 차폐 케이블(한쪽 끝이 접지된 차폐)과 결합된 차동 출력 인터페이스를 권장합니다.
· 환경적응성 : 지속적인 침수 또는 고습도 응결이 발생하는 용도의 경우 IP67 이상의 침투 보호 등급을 갖춘 제품을 선택하십시오. 산업용 등급에는 일반적으로 -40°C ~ +85°C의 작동 온도 범위가 필요합니다.
5. SDM 로봇 자기 인코더 센서
SDM은 마그네틱 엔코더를 국산화하는 과정에서 차별화된 기술의 길을 걸어왔습니다. 로봇 자기 인코더 센서의 핵심 장점은 다음 세 가지 영역에 반영됩니다.

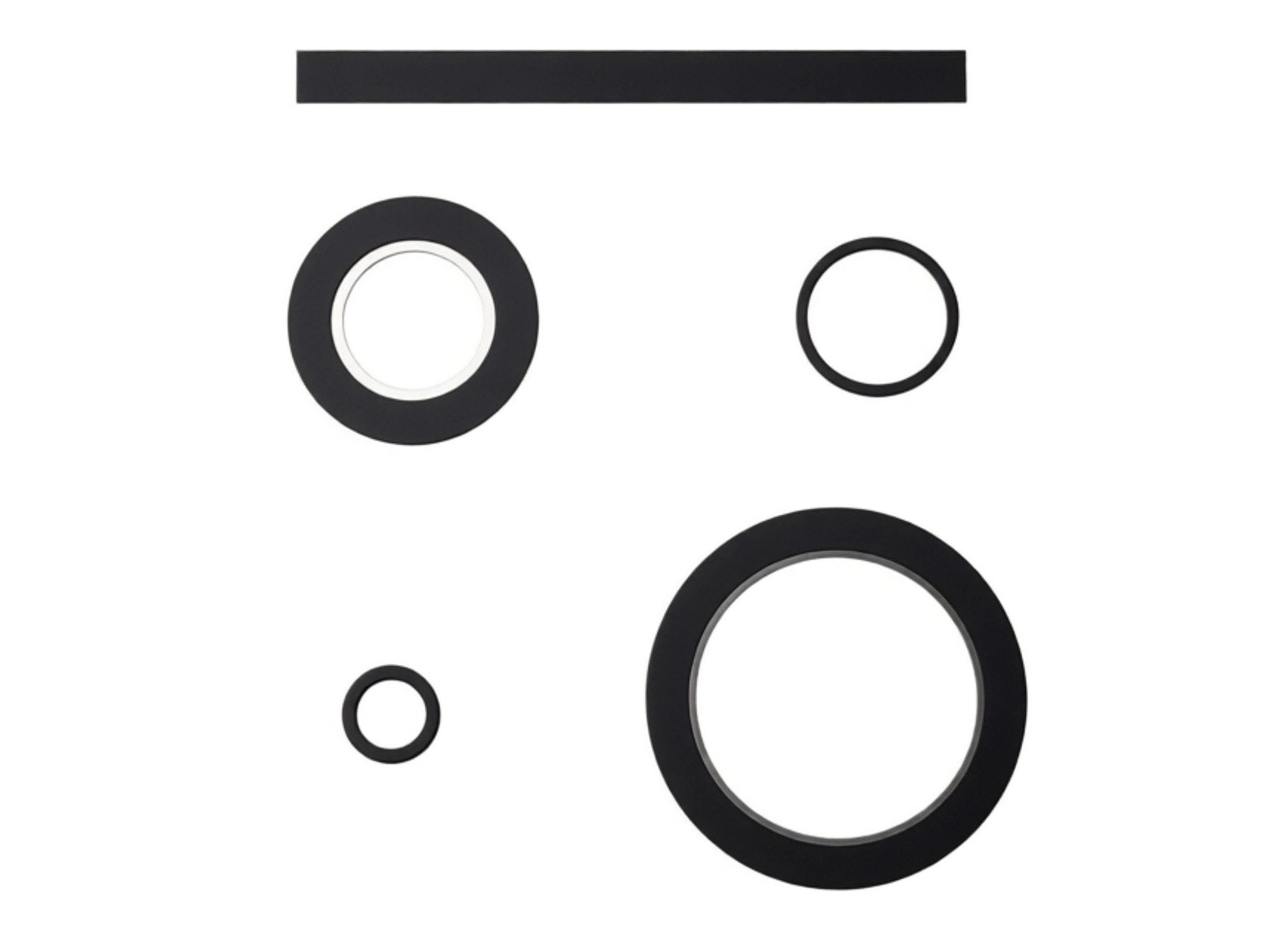

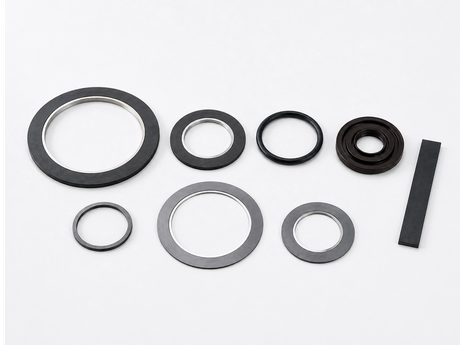

사출 성형 통합 공정 : SDM은 사출 성형 공정을 사용하여 자성 재료와 엔지니어링 플라스틱을 한 번에 형성하여 기존의 다중 부품 조립 공정을 대체합니다. 사출 성형 통합은 짧은 공정 흐름, 낮은 에너지 소비, 적은 형상 제한, 높은 생산 효율성, 우수한 치수 정확도 등 상당한 이점을 제공합니다. 이 프로세스는 인코더 자기 링의 치수 일관성과 기계적 강도를 크게 향상시켜 후속 자기 성능 일관성의 기반을 마련합니다.
자기 인쇄 자화 기술 : 자화 단계에서 SDM은 극 패턴을 하나씩 기록하는 고정밀 '자기 인쇄' 기술을 사용합니다. 이는 기존의 벌크 자화에 비해 극 위치 정확도와 자기장 균일성을 크게 향상시킵니다. 극수가 많고 정확도가 높은 자화 공정에는 극도로 정밀한 장비와 툴링이 필요합니다. 정밀한 배열과 고강도 펄스 자기장을 갖춘 전용 다극 자화 고정 장치에서 완성되어야 합니다. 이 분야에 대한 SDM의 축적된 전문 지식을 통해 자기 인코더 센서는 높은 수준의 극 분할 정확도를 달성할 수 있습니다.
전체 파형 검사 : 샘플링 검사에 의존하는 대부분의 국내 자기 인코더 제조업체와 달리 SDM은 공장에서 출고되기 전에 모든 센서에 대해 전체 파형 검사를 수행합니다. 각 제품은 극간 각도 오류, 자기장 강도 변동, 신호 왜곡 등 모든 성능 지표를 포괄하는 다양한 작동 조건에서 신호 파형 스캐닝을 거칩니다. 전체 검사는 고객이 받는 모든 센서가 실제 측정을 통해 개별적으로 검증되었음을 의미하며 더 나은 제품 일관성과 신뢰성을 보장합니다. 이는 센서 신뢰성이 가장 중요한 로봇 관절과 같은 응용 분야에서 중요한 이점입니다.
자기 링의 기계적 데이텀을 보장하기 위한 사출 성형 통합부터 자극의 전기적 정확성을 보장하기 위한 자기 인쇄 자화, 그리고 마지막으로 각 제품의 출고 품질을 보장하기 위한 전체 파형 검사에 이르기까지 SDM의 전체 프로세스 폐쇄 루프는 재료부터 완제품까지 모든 자기 인코더 센서의 전체 체인 제어성을 보장하여 사용자에게 높은 일관성과 신뢰성이 높은 국내 자기 인코더 선택을 제공합니다.
