Nella progettazione di giunti robot, servomotori, sistemi di ruote AGV e persino robot umanoidi, gli encoder magnetici (Robot Magnetic Encoder Sensors) stanno gradualmente sostituendo gli encoder ottici tradizionali come componenti principali per il feedback di posizione e velocità. I loro vantaggi – misurazione senza contatto, resistenza alla contaminazione, resistenza alle vibrazioni e struttura compatta – hanno portato a un’adozione diffusa nell’automazione industriale e nella robotica intelligente.
Di fronte ai numerosi parametri e alle interfacce di uscita dei sensori encoder magnetici presenti sul mercato, gli ingegneri spesso si trovano confusi: una risoluzione più elevata è sempre migliore? Qual è la relazione tra risoluzione e accuratezza? Come si sceglie tra SPI, SSI e ABZ? Questo articolo fornisce una chiara guida alla selezione per gli sviluppatori di robot riguardo a queste tre questioni fondamentali.
1. Distinguere la risoluzione dall'accuratezza: alta risoluzione ≠ alta precisione
Risoluzione e precisione sono i due parametri più facilmente confondibili, ma hanno significati molto diversi.
La risoluzione si riferisce alla variazione angolare più piccola che l'encoder può leggere ed emettere, riflettendo la 'finezza' della misurazione. Gli encoder assoluti utilizzano tipicamente bit, ad esempio 14 bit (16384 passi/giro), 17 bit (131072 passi/giro); gli encoder incrementali utilizzano impulsi per giro (PPR), ad esempio 1024 PPR. In poche parole, la risoluzione determina quanto finemente puoi dividere un cerchio completo di 360°: più alti sono i bit, più fine è la divisione.
La precisione si riferisce alla deviazione tra il segnale di uscita dell'encoder e l'angolo fisico effettivo, riflettendo la 'correttezza' della misurazione. La precisione è solitamente espressa in gradi (°) o minuti d'arco (arcmin) ed è influenzata da molteplici fattori: qualità del magnete, eccentricità di montaggio, deriva termica, rumore magnetico, ecc. Generalmente, la qualità dell'anello magnetico determina la precisione, mentre il lettore (chip) determina la risoluzione e la ripetibilità.
Esiste un errore comune: l’alta risoluzione non comporta necessariamente un’elevata precisione. Un codificatore magnetico a 14 bit può dividere un giro in 16384 passi, ma se la precisione della magnetizzazione del magnete è scarsa o è presente un'eccentricità di montaggio, la precisione effettiva misurata potrebbe essere solo di ±1,0°, con una risoluzione di gran lunga superiore alla precisione. In casi estremi, l'errore tra risoluzione e precisione può essere più di 50 volte. Quando si seleziona un sensore, si dovrebbe dare priorità alle specifiche di precisione calibrata piuttosto che perseguire semplicemente l'alta risoluzione.
Come abbinare ragionevolmente la risoluzione? Una formula empirica: Risoluzione ≥ 360° ÷ requisito di precisione di posizionamento. Ad esempio, se il requisito di precisione di posizionamento è ±0,1°, la risoluzione deve essere almeno 360 ÷ 0,1 = 3600 linee (circa 11,8 bit). In pratica è consigliabile lasciare un margine e scegliere un livello superiore al valore calcolato.
2. Come scegliere i protocolli di comunicazione: ABZ, SPI, SSI Scene Matching
Il protocollo di comunicazione di un sensore encoder magnetico influisce direttamente sulla complessità del cablaggio, sull'immunità al rumore e sulle prestazioni in tempo reale. Possono essere approssimativamente suddivisi in interfacce incrementali e interfacce assolute.
Interfaccia incrementale (ABZ) : uscite a impulsi in quadratura A/B, con una differenza di fase di 90° per determinare velocità e direzione e un canale Z per un impulso zero per giro. I maggiori vantaggi dell'interfaccia ABZ sono la buona compatibilità e il basso costo; è il formato di input standard per la maggior parte dei servoazionamenti e dei PLC. Tuttavia, gli encoder incrementali non conservano le informazioni sulla posizione dopo lo spegnimento e richiedono un ciclo di homing all'avvio. Adatto per azionamenti di motori passo-passo, misurazione della velocità del trasportatore e altre applicazioni di controllo della velocità o semplice rilevamento della posizione.
Interfaccia SPI : interfaccia seriale sincrona, può leggere direttamente i valori angolari assoluti e supporta anche la configurazione del registro su chip e la diagnostica del campo magnetico. SPI offre elevate prestazioni in tempo reale e un cablaggio semplice, rendendolo adatto per applicazioni come il controllo FOC che richiedono una lettura rapida dell'angolo.
Interfaccia SSI : versione industriale dell'interfaccia seriale sincrona, che utilizza la trasmissione differenziale orologio+dati, con forte immunità al rumore e una distanza di trasmissione fino a 100 metri. SSI supporta la risoluzione 12-25 bit ed è l'interfaccia mainstream dell'encoder assoluto negli ambienti industriali. Adatto per il posizionamento assoluto su lunghe distanze in ambienti con forti interferenze elettromagnetiche.
Guida alla selezione rapida :
· Brevi distanze, basso costo, orientato al controllo della velocità → Interfaccia single-ended ABZ
· Lunga distanza, elevata interferenza, posizione assoluta richiesta → Interfaccia differenziale ABZ o SSI
· Alta precisione, nessuna necessità di homing, controllo FOC → Interfaccia assoluta SPI/SSI/I²C
3. Raccomandazioni per la selezione di applicazioni robotiche a tre nuclei
3.1 Giunti robot (robot collaborativi, robot umanoidi)
I giunti dei robot richiedono la massima precisione, risoluzione e affidabilità da parte dell'encoder. Solitamente vengono scelti gli encoder assoluti che utilizzano la tecnologia TMR o AMR. La risoluzione consigliata è 18 bit o superiore, con una precisione non inferiore a ±0,05°. Per la comunicazione, l'interfaccia SPI può comunicare direttamente con il chip del driver comune, adatto per un controllo FOC elevato in tempo reale. Inoltre, a causa dello spazio compatto nei giunti del robot, si dovrebbe dare la priorità ai prodotti in confezioni di piccole dimensioni (ad esempio, QFN 3×3 mm), utilizzati con magneti NdFeB magnetizzati radialmente.
3.2 Sistemi di ruote AGV/AMV
Gli encoder a ruota AGV vengono utilizzati principalmente per il controllo della velocità ad anello chiuso e l'odometria. I requisiti di risoluzione sono moderati (14-17 bit sufficienti), ma l'adattabilità e l'affidabilità ambientale sono fondamentali. Poiché gli AGV operano spesso in ambienti polverosi e umidi, la resistenza alla contaminazione degli encoder magnetici rappresenta un chiaro vantaggio. L'interfaccia ABZ può essere utilizzata per connettersi direttamente al driver del motore o l'interfaccia SSI per distanze di trasmissione più lunghe.
3.3 Servomotori (Automazione Industriale)
I servomotori richiedono sia un'elevata risoluzione per migliorare la fluidità a bassa velocità e la rigidità dinamica, sia una precisione sufficiente per garantire la correttezza del posizionamento. La risoluzione consigliata parte da 15-17 bit, con una precisione migliore di ±0,1°. Per la comunicazione, le interfacce assolute sono diventate la scelta principale per i servi di fascia alta. Le interfacce SSI o BiSS garantiscono una trasmissione stabile in ambienti industriali con forti interferenze elettromagnetiche.
4. Insidie da evitare dopo la selezione
Anche se i parametri di selezione sono corretti, le applicazioni pratiche potrebbero riscontrare i seguenti problemi:
· Precisione di montaggio : L'eccentricità tra magnete e chip deve essere rigorosamente controllata, tipicamente ≤0,3 mm, con uno spazio assiale di 0,5-1,5 mm. Il superamento di questi limiti introduce ulteriori errori non lineari.
· Interferenza elettromagnetica : le forti EMI provenienti da motori, inverter, ecc. sono una delle principali cause di distorsione del segnale. Si consigliano interfacce di uscita differenziali combinate con cavi schermati a doppino intrecciato (schermo messo a terra a un'estremità).
· Adattabilità ambientale : per applicazioni con immersione continua in acqua o condensa ad alta umidità, scegliere prodotti con un grado di protezione di ingresso IP67 o superiore. Il tipo industriale richiede in genere un intervallo di temperature operative compreso tra -40°C e +85°C.
5. Sensori encoder magnetici robot SDM
Nel processo di produzione nazionale di encoder magnetici, SDM ha intrapreso un percorso tecnologico differenziato nella produzione. I vantaggi principali dei sensori encoder magnetici per robot si riflettono nelle seguenti tre aree:
Processo integrato di stampaggio a iniezione : SDM utilizza un processo di stampaggio a iniezione per formare materiali magnetici e plastica tecnica in un solo colpo, sostituendo il tradizionale processo di assemblaggio in più parti. L'integrazione dello stampaggio a iniezione offre vantaggi significativi: flusso di processo breve, basso consumo energetico, poche limitazioni di forma, elevata efficienza produttiva e buona precisione dimensionale. Questo processo migliora notevolmente la consistenza dimensionale e la resistenza meccanica dell'anello magnetico dell'encoder, ponendo le basi per la successiva costanza delle prestazioni magnetiche.

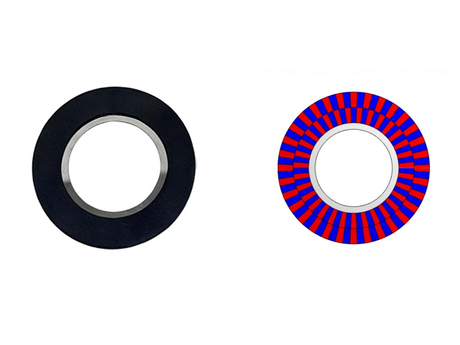

Tecnologia di magnetizzazione della stampa magnetica : nella fase di magnetizzazione, SDM utilizza la tecnologia di 'stampa magnetica' ad alta precisione, scrivendo i modelli dei poli punto per punto. Rispetto alla magnetizzazione massiva convenzionale, ciò migliora significativamente la precisione della posizione dei poli e l'uniformità del campo magnetico. I processi di magnetizzazione ad alto numero di poli e ad alta precisione richiedono attrezzature e strumenti estremamente precisi; devono essere completati su apposite apparecchiature magnetizzanti multipolari con precisa disposizione e campi magnetici pulsati ad alta intensità. L'esperienza accumulata da SDM in questo settore consente ai sensori encoder magnetici di raggiungere un elevato livello di precisione della divisione polare.
Ispezione completa della forma d'onda : a differenza della maggior parte dei produttori di encoder magnetici domestici che si affidano all'ispezione a campione, SDM esegue un'ispezione completa della forma d'onda su ogni sensore prima che lasci la fabbrica. Ogni prodotto è sottoposto a scansione della forma d'onda del segnale in molteplici condizioni operative, coprendo tutti gli indicatori di prestazione: errore dell'angolo tra i poli, fluttuazione dell'intensità del campo magnetico, distorsione del segnale, ecc. Un'ispezione completa significa che ogni sensore ricevuto da un cliente è stato verificato individualmente attraverso misurazioni effettive, garantendo una migliore coerenza e affidabilità del prodotto: un vantaggio fondamentale in applicazioni come i giunti dei robot in cui l'affidabilità del sensore è fondamentale.
Dall'integrazione tramite stampaggio a iniezione per garantire il dato meccanico dell'anello magnetico, alla magnetizzazione della stampa magnetica per garantire la precisione elettrica dei poli magnetici e infine all'ispezione completa della forma d'onda per garantire la qualità in uscita di ciascun prodotto: il ciclo chiuso del processo completo di SDM garantisce il controllo dell'intera catena di ogni sensore dell'encoder magnetico dal materiale al prodotto finito, fornendo agli utenti scelte di encoder magnetici domestici ad alta coerenza e affidabilità.
