Dalam reka bentuk sendi robot, motor servo, sistem roda AGV, dan juga robot humanoid, pengekod magnet (Penderia Pengekod Magnetik Robot) secara beransur-ansur menggantikan pengekod optik tradisional sebagai komponen teras untuk maklum balas kedudukan dan halaju. Kelebihan mereka—pengukuran tanpa sentuhan, rintangan pencemaran, rintangan getaran dan struktur padat—telah membawa kepada penggunaan meluas dalam automasi industri dan robotik pintar.
Apabila berhadapan dengan pelbagai parameter dan antara muka keluaran penderia pengekod magnetik di pasaran, jurutera sering mendapati ia mengelirukan: Adakah resolusi yang lebih tinggi sentiasa lebih baik? Apakah hubungan antara resolusi dan ketepatan? Bagaimanakah anda memilih antara SPI, SSI dan ABZ? Artikel ini menyediakan panduan pemilihan yang jelas untuk pembangun robot sekitar tiga isu teras ini.
1. Membezakan Resolusi daripada Ketepatan: Resolusi Tinggi ≠ Ketepatan Tinggi
Resolusi dan ketepatan adalah dua parameter yang paling mudah dikelirukan, tetapi ia mempunyai makna yang sangat berbeza.
Resolusi merujuk kepada perubahan sudut terkecil yang boleh dibaca dan dikeluarkan oleh pengekod, mencerminkan 'kehalusan' pengukuran. Pengekod mutlak biasanya menggunakan bit, cth, 14 bit (16384 langkah/rev), 17 bit (131072 langkah/rev); pengekod tambahan menggunakan denyutan setiap revolusi (PPR), cth, 1024 PPR. Ringkasnya, resolusi menentukan seberapa halus anda boleh membahagi bulatan 360° penuh—semakin tinggi bitnya, semakin halus pembahagiannya.
Ketepatan merujuk kepada sisihan antara isyarat keluaran pengekod dan sudut fizikal sebenar, mencerminkan 'ketepatan' pengukuran. Ketepatan biasanya dinyatakan dalam darjah (°) atau arcminutes (arcmin), dan dipengaruhi oleh pelbagai faktor: kualiti magnet, kesipian pelekap, hanyut suhu, bunyi magnet, dsb. Secara amnya, kualiti cincin magnet menentukan ketepatan, manakala kepala baca (cip) menentukan resolusi dan kebolehulangan.
Terdapat perangkap biasa: resolusi tinggi tidak semestinya membawa ketepatan yang tinggi. Pengekod magnet 14-bit boleh membahagikan satu revolusi kepada 16384 langkah, tetapi jika ketepatan kemagnetan magnet adalah lemah atau terdapat kesipian pelekap, ketepatan yang diukur sebenar mungkin hanya ±1.0°, dengan resolusi yang jauh melebihi ketepatan. Dalam kes yang melampau, ralat antara resolusi dan ketepatan boleh melebihi 50 kali. Apabila memilih penderia, keutamaan harus diberikan kepada spesifikasi ketepatan yang ditentukur dan bukannya hanya mengejar resolusi tinggi.
Bagaimana untuk memadankan resolusi secara munasabah? Formula empirikal: Resolusi ≥ 360° ÷ keperluan ketepatan kedudukan. Contohnya, jika keperluan ketepatan kedudukan ialah ±0.1°, maka resolusi mestilah sekurang-kurangnya 360 ÷ 0.1 = 3600 baris (kira-kira 11.8 bit). Dalam amalan, adalah dinasihatkan untuk meninggalkan margin dan memilih satu tahap yang lebih tinggi daripada nilai yang dikira.
2. Cara Memilih Protokol Komunikasi: Padanan Adegan ABZ, SPI, SSI
Protokol komunikasi penderia pengekod magnetik secara langsung mempengaruhi kerumitan pendawaian, imuniti hingar dan prestasi masa nyata. Ia boleh dibahagikan secara kasar kepada antara muka tambahan dan antara muka mutlak.
Antara Muka Tambahan (ABZ) : Output nadi kuadratur A/B, dengan perbezaan fasa 90° untuk menentukan kelajuan dan arah, dan saluran Z untuk satu nadi sifar setiap revolusi. Kelebihan terbesar antara muka ABZ ialah keserasian yang baik dan kos rendah; ia adalah format input standard untuk kebanyakan pemacu servo dan PLC. Walau bagaimanapun, pengekod tambahan tidak mengekalkan maklumat kedudukan selepas dimatikan dan memerlukan kitaran homing semasa permulaan. Sesuai untuk pemacu motor stepper, pengukuran kelajuan penghantar, dan kawalan kelajuan lain atau aplikasi pengesanan kedudukan mudah.
Antara Muka SPI : Antara muka bersiri segerak, boleh membaca terus nilai sudut mutlak, dan juga menyokong konfigurasi daftar cip dan diagnostik medan magnet. SPI menawarkan prestasi masa nyata yang tinggi dan pendawaian mudah, menjadikannya sesuai untuk aplikasi seperti kawalan FOC yang memerlukan bacaan sudut pantas.
Antara Muka SSI : Versi industri antara muka bersiri segerak, menggunakan penghantaran pembezaan jam+data, dengan imuniti hingar yang kuat dan jarak penghantaran sehingga 100 meter. SSI menyokong resolusi 12 25 bit dan merupakan antara muka pengekod mutlak arus perdana dalam persekitaran industri. Sesuai untuk kedudukan mutlak pada jarak jauh dalam persekitaran gangguan elektromagnet yang kuat.
Panduan Pemilihan Pantas :
· Jarak pendek, kos rendah, berorientasikan kawalan kelajuan → antara muka satu hujung ABZ
· Jarak jauh, gangguan tinggi, kedudukan mutlak diperlukan → Antara muka ABZ atau SSI Berbeza
· Ketepatan tinggi, tiada homing diperlukan, kawalan FOC → antara muka mutlak SPI/SSI/I²C
3. Syor Pemilihan untuk Aplikasi Robot Tiga Teras
3.1 Sambungan Robot (Robot Kerjasama, Robot Humanoid)
Sambungan robot menuntut ketepatan, resolusi dan kebolehpercayaan tertinggi daripada pengekod. Pengekod mutlak menggunakan teknologi TMR atau AMR biasanya dipilih. Peleraian yang disyorkan ialah 18 bit atau lebih tinggi, dengan ketepatan tidak lebih buruk daripada ±0.05°. Untuk komunikasi, antara muka SPI boleh berkomunikasi secara langsung dengan cip pemacu bersama, sesuai untuk kawalan FOC masa nyata yang tinggi. Selain itu, disebabkan ruang padat dalam sambungan robot, produk pakej kecil (cth, QFN 3×3 mm) harus diutamakan, digunakan dengan magnet NdFeB bermagnet jejari.
3.2 Sistem Roda AGV/AMV
Pengekod roda AGV digunakan terutamanya untuk kawalan gelung tertutup kelajuan dan odometri. Keperluan resolusi adalah sederhana (14-17 bit mencukupi), tetapi kebolehsuaian dan kebolehpercayaan persekitaran adalah kritikal. Oleh kerana AGV sering beroperasi dalam persekitaran yang berdebu dan lembap, rintangan pencemaran pengekod magnet adalah kelebihan yang jelas. Antara muka ABZ boleh digunakan untuk menyambung terus kepada pemandu motor, atau antara muka SSI untuk jarak penghantaran yang lebih jauh.
3.3 Motor Servo (Automasi Industri)
Motor servo memerlukan kedua-dua resolusi tinggi untuk meningkatkan kelancaran berkelajuan rendah dan kekakuan dinamik, dan ketepatan yang mencukupi untuk memastikan ketepatan kedudukan. Peleraian yang disyorkan bermula pada 15-17 bit, dengan ketepatan lebih baik daripada ±0.1°. Untuk komunikasi, antara muka mutlak telah menjadi pilihan arus perdana untuk servos mewah. Antara muka SSI atau BiSS memastikan penghantaran yang stabil dalam persekitaran industri dengan gangguan elektromagnet yang kuat.
4. Perangkap yang Perlu Dielakkan Selepas Pemilihan
Walaupun parameter pemilihan adalah betul, aplikasi praktikal mungkin menghadapi isu berikut:
· Ketepatan pemasangan : Kesipian antara magnet dan cip mesti dikawal ketat, biasanya ≤0.3 mm, dengan jurang paksi 0.5-1.5 mm. Melebihi had ini memperkenalkan ralat tak linear tambahan.
· Gangguan elektromagnet : EMI yang kuat daripada motor, penyongsang, dsb., adalah punca utama herotan isyarat. Antara muka keluaran berbeza digabungkan dengan kabel terlindung pasangan terpiuh (perisai dibumikan pada satu hujung) disyorkan.
· Kebolehsuaian persekitaran : Untuk aplikasi dengan rendaman air berterusan atau pemeluwapan kelembapan tinggi, pilih produk dengan penarafan perlindungan kemasukan IP67 atau lebih tinggi. Gred industri biasanya memerlukan julat suhu operasi -40°C hingga +85°C.
5. Penderia Pengekod Magnet Robot SDM
Dalam proses pembuatan domestik pengekod magnetik, SDM telah mengambil laluan teknologi yang berbeza dalam pembuatan. Kelebihan teras Penderia Pengekod Magnet Robot mereka ditunjukkan dalam tiga bidang berikut:

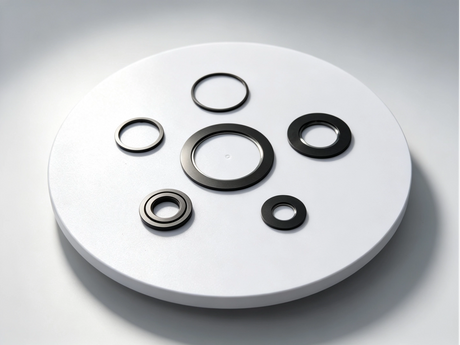

Proses bersepadu acuan suntikan : SDM menggunakan proses pengacuan suntikan untuk membentuk bahan magnetik dan plastik kejuruteraan dalam satu pukulan, menggantikan proses pemasangan berbilang bahagian tradisional. Penyepaduan acuan suntikan menawarkan faedah yang ketara: aliran proses yang singkat, penggunaan tenaga yang rendah, sedikit had bentuk, kecekapan pengeluaran yang tinggi dan ketepatan dimensi yang baik. Proses ini meningkatkan ketekalan dimensi dan kekuatan mekanikal gelang magnet pengekod, meletakkan asas untuk konsistensi prestasi magnet yang seterusnya.
Teknologi pengmagnetan percetakan magnetik : Dalam peringkat pengmagnetan, SDM menggunakan teknologi 'cetakan magnetik' berketepatan tinggi—menulis corak tiang titik demi titik. Berbanding dengan kemagnetan pukal konvensional, ini meningkatkan ketepatan kedudukan kutub dan keseragaman medan magnet dengan ketara. Proses magnetisasi dengan kiraan kutub tinggi dan ketepatan tinggi memerlukan peralatan dan perkakas yang sangat tepat; ia mesti dilengkapkan pada lekapan pengmagnetan berbilang kutub khusus dengan susunan yang tepat dan medan magnet berdenyut intensiti tinggi. Kepakaran terkumpul SDM dalam bidang ini membolehkan penderia pengekod magnetik mereka mencapai tahap ketepatan pembahagian kutub yang tinggi.
Pemeriksaan bentuk gelombang penuh : Tidak seperti kebanyakan pengeluar pengekod magnet domestik yang bergantung pada pemeriksaan pensampelan, SDM melakukan pemeriksaan bentuk gelombang penuh pada setiap penderia sebelum ia meninggalkan kilang. Setiap produk menjalani pengimbasan bentuk gelombang isyarat di bawah berbilang keadaan operasi, meliputi semua penunjuk prestasi: ralat sudut antara kutub, turun naik kekuatan medan magnet, herotan isyarat, dsb. Pemeriksaan penuh bermakna setiap penderia yang diterima pelanggan telah disahkan secara individu melalui pengukuran sebenar, memastikan ketekalan dan kebolehpercayaan produk yang lebih baik—kelebihan kritikal dalam aplikasi seperti sambungan robot dengan kebolehpercayaan penderia yang paling utama.
Daripada penyepaduan acuan suntikan untuk memastikan datum mekanikal gelang magnet, kepada pengmagnetan pencetakan magnetik untuk memastikan ketepatan elektrik kutub magnet, dan akhirnya kepada pemeriksaan bentuk gelombang penuh untuk menjamin kualiti keluar setiap produk—proses lengkap SDM gelung tertutup memastikan kebolehkawalan rantaian penuh setiap pengekod magnetik daripada bahan kepada produk siap, memberikan pengguna dengan konsistensi domestik pilihan yang tinggi, encoder yang boleh dipercayai.
