Bei der Konstruktion von Robotergelenken, Servomotoren, AGV-Radsystemen und sogar humanoiden Robotern Magnetische Encoder (Robot Magnetic Encoder Sensors) ersetzen nach und nach herkömmliche optische Encoder als Kernkomponenten für die Positions- und Geschwindigkeitsrückmeldung. Ihre Vorteile – berührungslose Messung, Verschmutzungsbeständigkeit, Vibrationsfestigkeit und kompakte Bauweise – haben zu einer weiten Verbreitung in der industriellen Automatisierung und intelligenten Robotik geführt.
Angesichts der zahlreichen Parameter und Ausgangsschnittstellen magnetischer Encoder-Sensoren auf dem Markt sind Ingenieure oft verwirrt: Ist eine höhere Auflösung immer besser? Welcher Zusammenhang besteht zwischen Auflösung und Genauigkeit? Wie wählen Sie zwischen SPI, SSI und ABZ? Dieser Artikel bietet eine klare Auswahlhilfe für Roboterentwickler rund um diese drei Kernthemen.
1. Unterscheidung zwischen Auflösung und Genauigkeit: Hohe Auflösung ≠ Hohe Genauigkeit
Auflösung und Genauigkeit sind die beiden Parameter, die am häufigsten verwechselt werden, aber sie haben sehr unterschiedliche Bedeutungen.
Die Auflösung bezieht sich auf die kleinste Winkeländerung, die der Encoder lesen und ausgeben kann, und spiegelt die „Feinheit“ der Messung wider. Absolutwertgeber verwenden typischerweise Bits, z. B. 14 Bit (16384 Schritte/Umdrehung), 17 Bit (131072 Schritte/Umdrehung); Inkrementalgeber verwenden Impulse pro Umdrehung (PPR), z. B. 1024 PPR. Einfach ausgedrückt bestimmt die Auflösung, wie fein Sie einen vollständigen 360°-Kreis unterteilen können – je höher die Bits, desto feiner die Unterteilung.
Genauigkeit bezieht sich auf die Abweichung zwischen dem Ausgangssignal des Encoders und dem tatsächlichen physikalischen Winkel und spiegelt die „Richtigkeit“ der Messung wider. Die Genauigkeit wird normalerweise in Grad (°) oder Bogenminuten (Arcmin) ausgedrückt und wird von mehreren Faktoren beeinflusst: Magnetqualität, Montageexzentrizität, Temperaturdrift, magnetisches Rauschen usw. Im Allgemeinen bestimmt die Qualität des Magnetrings die Genauigkeit, während der Lesekopf (Chip) die Auflösung und Wiederholbarkeit bestimmt.
Es gibt eine häufige Gefahr: Eine hohe Auflösung bringt nicht unbedingt eine hohe Genauigkeit mit sich. Ein magnetischer 14-Bit-Encoder kann eine Umdrehung in 16384 Schritte unterteilen, aber wenn die Magnetisierungsgenauigkeit des Magneten schlecht ist oder eine Montageexzentrizität vorliegt, beträgt die tatsächlich gemessene Genauigkeit möglicherweise nur ±1,0°, wobei die Auflösung die Genauigkeit weit übersteigt. Im Extremfall kann der Fehler zwischen Auflösung und Genauigkeit mehr als das 50-fache betragen. Bei der Auswahl eines Sensors sollte der kalibrierten Genauigkeitsangabe Vorrang eingeräumt werden und nicht nur eine hohe Auflösung angestrebt werden.
Wie kann die Auflösung angemessen angepasst werden? Eine empirische Formel: Auflösung ≥ 360° ÷ Anforderung an die Positionierungsgenauigkeit. Wenn die Anforderung an die Positionierungsgenauigkeit beispielsweise ±0,1° beträgt, muss die Auflösung mindestens 360 ÷ 0,1 = 3600 Zeilen (ca. 11,8 Bit) betragen. In der Praxis empfiehlt es sich, einen Spielraum zu lassen und eine Stufe höher als den berechneten Wert zu wählen.
2. So wählen Sie Kommunikationsprotokolle aus: ABZ, SPI, SSI Scene Matching
Das Kommunikationsprotokoll eines magnetischen Encodersensors wirkt sich direkt auf die Komplexität der Verkabelung, die Störfestigkeit und die Echtzeitleistung aus. Sie lassen sich grob in inkrementelle Schnittstellen und absolute Schnittstellen unterteilen.
Inkrementalschnittstelle (ABZ) : A/B-Quadraturimpulsausgänge mit einer Phasendifferenz von 90° zur Bestimmung von Geschwindigkeit und Richtung und einem Z-Kanal für einen Nullimpuls pro Umdrehung. Die größten Vorteile der ABZ-Schnittstelle sind gute Kompatibilität und niedrige Kosten; Es ist das Standardeingabeformat für die meisten Servoantriebe und SPS. Allerdings behalten Inkrementalgeber nach dem Ausschalten keine Positionsinformationen und erfordern beim Start einen Referenzierungszyklus. Geeignet für Schrittmotorantriebe, Fördergeschwindigkeitsmessung und andere Geschwindigkeitssteuerungs- oder einfache Positionserkennungsanwendungen.
SPI-Schnittstelle : Synchrone serielle Schnittstelle, kann absolute Winkelwerte direkt lesen und unterstützt auch die On-Chip-Registerkonfiguration und Magnetfelddiagnose. SPI bietet eine hohe Echtzeitleistung und einfache Verkabelung und eignet sich daher für Anwendungen wie die FOC-Steuerung, die eine schnelle Winkelablesung erfordern.
SSI-Schnittstelle : Eine industrielle Version der synchronen seriellen Schnittstelle, die eine differenzielle Takt- und Datenübertragung nutzt, mit starker Störfestigkeit und einer Übertragungsentfernung von bis zu 100 Metern. SSI unterstützt eine Auflösung von 12 bis 25 Bit und ist die gängige Absolutwertgeberschnittstelle in industriellen Umgebungen. Geeignet für die absolute Positionierung über große Entfernungen in Umgebungen mit starken elektromagnetischen Störungen.
Kurzanleitung zur Auswahl :
· Kurze Distanz, niedrige Kosten, geschwindigkeitskontrollorientiert → ABZ-Single-Ended-Schnittstelle
· Große Entfernung, hohe Interferenz, absolute Position erforderlich → Differenzielle ABZ- oder SSI-Schnittstelle
· Hohe Präzision, keine Referenzfahrt erforderlich, FOC-Steuerung → SPI/SSI/I²C-Absolutschnittstelle
3. Auswahlempfehlungen für drei Kernroboteranwendungen
3.1 Robotergelenke (kollaborative Roboter, humanoide Roboter)
Robotergelenke verlangen vom Encoder höchste Genauigkeit, Auflösung und Zuverlässigkeit. Typischerweise werden Absolutwertgeber mit TMR- oder AMR-Technologie gewählt. Die empfohlene Auflösung beträgt 18 Bit oder mehr, wobei die Genauigkeit nicht schlechter als ±0,05° sein darf. Für die Kommunikation kann die SPI-Schnittstelle direkt mit dem gemeinsamen Treiberchip kommunizieren, was für eine hohe Echtzeit-FOC-Steuerung geeignet ist. Aufgrund des kompakten Platzbedarfs in Robotergelenken sollten außerdem Produkte mit kleinen Gehäusen (z. B. QFN 3×3 mm) Vorrang haben, die mit radial magnetisierten NdFeB-Magneten verwendet werden.
3.2 AGV/AMV-Radsysteme
AGV-Rad-Encoder werden hauptsächlich zur Geschwindigkeitsregelung und Odometrie eingesetzt. Die Anforderungen an die Auflösung sind moderat (14–17 Bit ausreichend), aber die Anpassungsfähigkeit an die Umgebung und die Zuverlässigkeit sind von entscheidender Bedeutung. Da AGVs häufig in staubigen und feuchten Umgebungen eingesetzt werden, ist die Verschmutzungsresistenz magnetischer Encoder ein klarer Vorteil. Für den direkten Anschluss an den Motortreiber kann die ABZ-Schnittstelle oder für längere Übertragungsstrecken die SSI-Schnittstelle genutzt werden.
3.3 Servomotoren (Industrieautomation)
Servomotoren erfordern sowohl eine hohe Auflösung, um die Laufruhe bei niedriger Geschwindigkeit und die dynamische Steifigkeit zu verbessern, als auch eine ausreichende Genauigkeit, um die korrekte Positionierung sicherzustellen. Die empfohlene Auflösung beginnt bei 15–17 Bit, mit einer Genauigkeit von besser als ±0,1°. Für die Kommunikation sind absolute Schnittstellen zur gängigen Wahl für High-End-Servos geworden. SSI- oder BiSS-Schnittstellen sorgen für eine stabile Übertragung in Industrieumgebungen mit starken elektromagnetischen Störungen.
4. Nach der Auswahl zu vermeidende Fallstricke
Selbst wenn die Auswahlparameter korrekt sind, können bei praktischen Anwendungen die folgenden Probleme auftreten:
· Montagegenauigkeit : Die Exzentrizität zwischen Magnet und Chip muss streng kontrolliert werden, typischerweise ≤0,3 mm, mit einem axialen Spalt von 0,5–1,5 mm. Das Überschreiten dieser Grenzen führt zu zusätzlichen nichtlinearen Fehlern.
· Elektromagnetische Störungen : Starke elektromagnetische Störungen von Motoren, Wechselrichtern usw. sind eine der Hauptursachen für Signalverzerrungen. Es werden differenzielle Ausgangsschnittstellen in Kombination mit abgeschirmten Twisted-Pair-Kabeln (Abschirmung an einem Ende geerdet) empfohlen.
· Anpassungsfähigkeit an die Umwelt : Für Anwendungen mit ständigem Eintauchen in Wasser oder Kondensation bei hoher Luftfeuchtigkeit wählen Sie Produkte mit einer Schutzart von IP67 oder höher. Industriequalität erfordert typischerweise einen Betriebstemperaturbereich von -40 °C bis +85 °C.

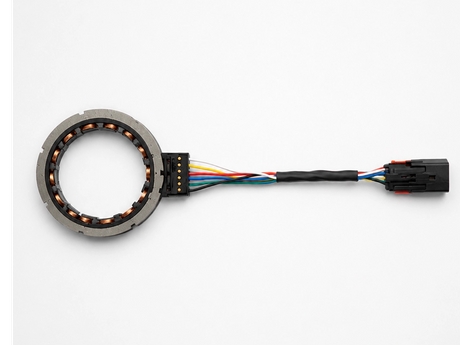

5. Magnetische Encodersensoren für SDM-Roboter
Im Rahmen der inländischen Fertigung magnetischer Encoder hat SDM einen differenzierten technologischen Weg in der Fertigung eingeschlagen. Die Hauptvorteile ihrer Roboter-Magnet-Encoder-Sensoren spiegeln sich in den folgenden drei Bereichen wider:

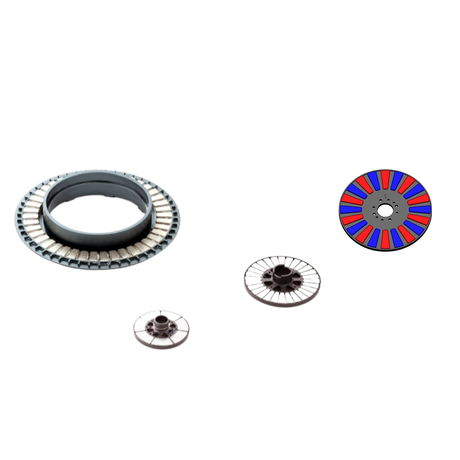

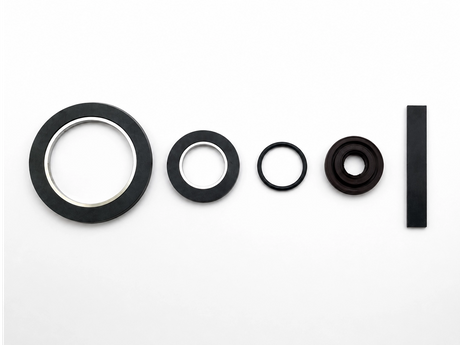

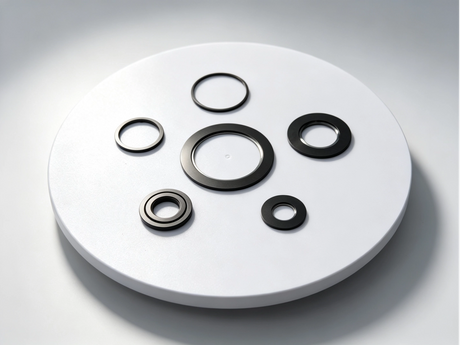

Integrierter Spritzgussprozess : SDM verwendet einen Spritzgussprozess, um magnetische Materialien und technischen Kunststoff in einem Schuss zu formen und ersetzt so den herkömmlichen mehrteiligen Montageprozess. Die Spritzgussintegration bietet erhebliche Vorteile: kurzer Prozessablauf, geringer Energieverbrauch, wenige Formbeschränkungen, hohe Produktionseffizienz und gute Maßhaltigkeit. Dieser Prozess verbessert die Maßhaltigkeit und mechanische Festigkeit des Encoder-Magnetrings erheblich und legt den Grundstein für die spätere gleichbleibende magnetische Leistung.

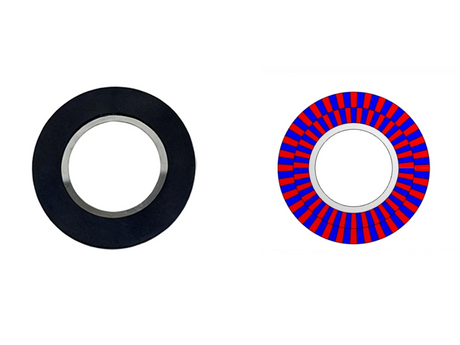

Magnetisierungstechnologie beim Magnetdruck : In der Magnetisierungsphase setzt SDM eine hochpräzise „Magnetdruck“-Technologie ein, bei der Polmuster Punkt für Punkt geschrieben werden. Im Vergleich zur herkömmlichen Massenmagnetisierung werden dadurch die Polpositionsgenauigkeit und die Gleichmäßigkeit des Magnetfelds deutlich verbessert. Magnetisierungsprozesse mit hoher Polzahl und hoher Genauigkeit erfordern äußerst präzise Geräte und Werkzeuge. Sie müssen auf speziellen mehrpoligen Magnetisierungsvorrichtungen mit präziser Anordnung und hochintensiven gepulsten Magnetfeldern durchgeführt werden. Das gesammelte Fachwissen von SDM in diesem Bereich ermöglicht es seinen magnetischen Encodersensoren, ein hohes Maß an Polteilungsgenauigkeit zu erreichen.
Vollständige Wellenformprüfung : Im Gegensatz zu den meisten inländischen Herstellern magnetischer Encoder, die auf Stichprobenprüfungen angewiesen sind, führt SDM an jedem Sensor eine vollständige Wellenformprüfung durch, bevor er das Werk verlässt. Jedes Produkt wird unter verschiedenen Betriebsbedingungen einem Signalwellenformscan unterzogen, der alle Leistungsindikatoren abdeckt: Winkelfehler zwischen den Polen, Schwankungen der magnetischen Feldstärke, Signalverzerrung usw. Eine vollständige Inspektion bedeutet, dass jeder Sensor, den ein Kunde erhält, einzeln durch tatsächliche Messungen überprüft wurde, was eine bessere Produktkonsistenz und -zuverlässigkeit gewährleistet – ein entscheidender Vorteil bei Anwendungen wie Robotergelenken, bei denen die Sensorzuverlässigkeit von größter Bedeutung ist.
Von der Spritzgussintegration zur Sicherstellung des mechanischen Bezugspunkts des Magnetrings über die magnetische Druckmagnetisierung zur Sicherstellung der elektrischen Genauigkeit der Magnetpole bis hin zur vollständigen Wellenformprüfung zur Gewährleistung der Ausgangsqualität jedes Produkts – der geschlossene Prozesskreislauf von SDM gewährleistet die vollständige Steuerbarkeit aller magnetischen Encodersensoren vom Material bis zum fertigen Produkt und bietet Benutzern eine hochkonsistente und zuverlässige Auswahl magnetischer Encoder für den Hausgebrauch.
