Die drie belangrikste pynpunte van EV-resolversensors: die moeilike afweging tussen akkuraatheid, kalibrasie en koste

I. Wat is 'n resolversensor?

In die dryfmotor van 'n elektriese voertuig is daar 'n beskeie dog kritieke komponent - die roterende transformator, algemeen bekend as 'n 'resolver .' Dit word dikwels beskryf as die 'oë' en 'ore' van die motoriese beheerstelsel.

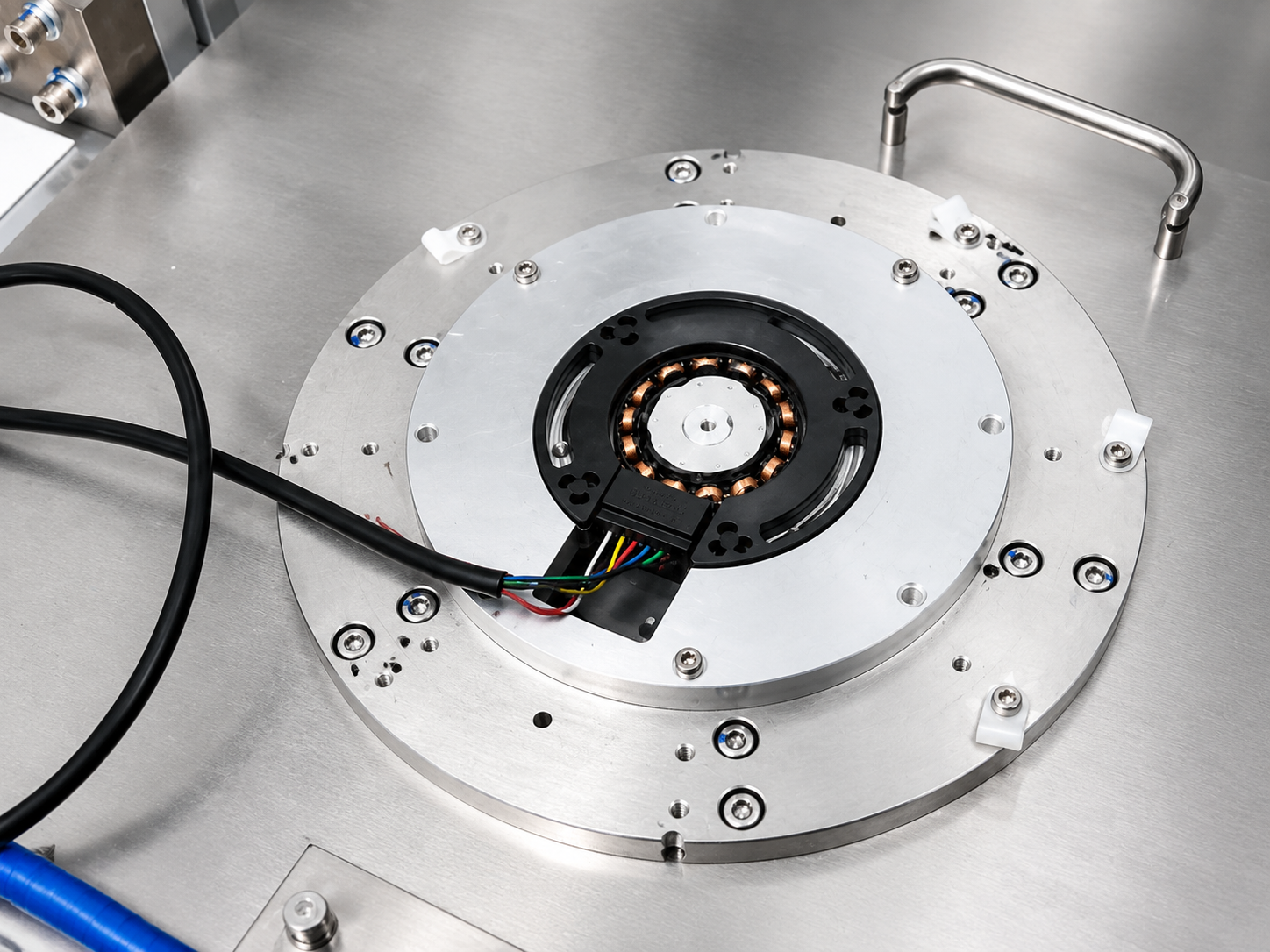

'n Resolver is 'n analoog hoeksensor wat op die beginsel van elektromagnetiese induksie werk. Die struktuur daarvan is relatief eenvoudig: dit bestaan ​​uit 'n stator en 'n rotor. Die stator dra 'n opwekkingspoel en sinus/kosinus-detectiespoele, terwyl die rotor koaksiaal op die motoras gemonteer is. Wanneer die motorbeheerder 'n WS-sein op die opwekkingsspoel toepas, verander die rotasie van die rotor die magnetiese koppeling, wat spanningseine in die sinus- en cosinusspoele veroorsaak wat met die hoek wissel. Deur die amplitudes van hierdie twee seine te meet, kan die absolute rotorposisie en rotasierigting akkuraat bereken word.

Vandag word permanente magneet-sinchroniese motors wyd gebruik in EV-trekaandrywings, en hul beheer hang baie af van presiese rotorposisie-terugvoer. In wese beïnvloed elke hoeksein wat deur die resolver uitset, die motor se wringkraguitset, spoedregulering en die voertuig se algehele bestuursveiligheid en gladheid direk.

Oplossersensors staar egter drie onvermydelike pynpunte in praktiese toepassings in die gesig - akkuraatheid, kalibrasie en koste - wat 'n komplekse afruilverhouding vorm.

II. Pynpunt 1: Akkuraatheid—'n Mejuffrou is so goed soos 'n myl

Die akkuraatheid van 'n resolver bepaal direk die kwaliteit van motoriese beheer. As die hoekfout te groot is, kan dit motorbeweging, trae versnelling, abnormale geraas of selfs ernstige probleme soos onbeheerde versnelling of versuim om te begin veroorsaak. Ongelukkig is dit ver van eenvoudig om die akkuraatheid van die oplossing te verseker.

Eerstens is foutbronne talryk en kompleks.  Oplosser akkuraatheid foute spruit uit drie hoof vlakke: ontwerp foute (soos kwadratuur fout en amplitude fout), vervaardiging proses foute (soos nul-posisie fout), en installasie/gebruik foute (soos eksentrisiteit-geïnduseerde nul-posisie fout). Onder hierdie is installasie-eksentrisiteit 'n algemene probleem—wanneer die middelpunte van die resolverrotor en stator nie in lyn is met die motorrotorsentrum nie, word die piekwaardes van die sinus/kosinusseine inkonsekwent tussen halfsiklusse, wat die meetakkuraatheid direk in die gedrang bring. Boonop is die hoëtemperatuur-omgewing binne die motor geneig om eksentrisiteitskwessies te vererger.

Tweedens verswak akkuraatheid skerp teen hoë snelhede.  Soos EV-motorsnelhede aanhou klim, word die resolver se beperking by hoë rotasiespoed al hoe meer duidelik. Tans wissel hoofstroommotorsnelhede van 16 000 tot 21 000 rpm, en die opkoms van hoëspanningsplatforms het maksimum spoed verby 30 000 rpm gedruk. Die resolwer se opwekkingseinfrekwensie is tipies 10 kHz. By ultrahoë spoed daal die aantal fundamentele golfsiklusse wat vasgelê word dramaties - teen 20 000 rpm is die beskikbare sein slegs een kwart daarvan by 5 000 rpm. Die ingeboude hoeksein wyk dan aansienlik van die ware hoek af. Die meeste huidige resolvers vereis 'n hoekakkuraatheid binne ±33′ (meganiese hoek, 4 poolpare), terwyl industrievraag na hoë presisie reeds ±22.5′ bereik het.

Verder is elektromagnetiese interferensie 'n groot akkuraatheidsdoder.  Die magnetiese velde van die hoëspoedmotor self, tesame met die skakelaksies van die IGBT's in die elektriese beheereenheid, genereer elektromagnetiese geraas wat inmeng met die resolver se seinoordragpad. Die resolver se 10 kHz-opwekkingsfrekwensie val toevallig saam met die IGBT-skakelfrekwensie, dus kan die IGBT-skakelgeraas maklik die oorspronklike dragolf beïnvloed, wat vervorming in die gedemoduleerde sein veroorsaak en hoekakkuraatheid verder verswak.

III. Pynpunt 2: Kalibrasie—Elke motor is uniek

As akkuraatheid die oplosser se aangebore 'konstitusie' is, dan is kalibrasie die 'fynafstelling' na geboorte. Elke resolwer moet na produksie gekalibreer word; anders is selfs die beste akkuraatheid nutteloos.

Hoekom is kalibrasie verpligtend?  Die resolver meet meganiese hoek, maar die motor se veldgeoriënteerde beheer vereis elektriese hoek. Die resoleerder se meganiese hoek van 0° is nie gelyk aan die motormagnetiese pool se 0° elektriese hoek nie—as gevolg van onvermydelike bewerking en samestelling toleransies, verskil die relatiewe posisie van motor tot motor. Sonder kalibrasie bereken die beheerder die verkeerde hoek. Die kerntaak van kalibrasie is eenvoudig: bepaal die vaste afwyking tussen die resolver-nulposisie en die motorrotor-magnetiese pool-nulposisie, skryf dit in die kontroleerder, en bereik akkurate nul-belyning.

Kalibrasie self is 'n uitdaging.  Tradisionele kalibrasie maak staat op handbediening - die gebruik van 'n ossilloskoop om die resolwer handmatig te nul, wat tydrowend en dikwels onvoldoende akkuraat is. Soos produksievolumes opskaal, het outomatiese inlyn-kalibrasie die norm geword: die motor word op 'n toetsbank vasgemaak, en 'n gasheerrekenaar stuur kalibrasie-opdragte om outomaties nul-soektog uit te voer. Outomatiese kalibrasie ondervind egter ook probleme: lang kalibrasietye en inkonsekwente presisie. Sommige patentliteratuur wys uitdruklik daarop dat bestaande resolver nul-offset kalibrasiemetodes ly aan 'lang duur en swak akkuraatheid.' Die verbetering van kalibrasiedoeltreffendheid terwyl presisie verseker word, is 'n praktiese dilemma op die produksielyn.

Kalibrasie akkuraatheid word ook beperk deur meettoerusting.  Statiese en dinamiese hoekmetingskalibrasie van resolvers vereis hoë-presisie verwysingstoestelle, soos roterende tafels, sirkelvormige roosters en foto-elektriese outokollimators. Hierdie instrumente is duur, wat die belegging in kalibrasie verder verhoog. In onlangse jare het geïntegreerde resolver-ontleders ontstaan ​​wat die funksies van verskeie tradisionele instrumente kombineer, wat toerustingkoste met 70% verlaag het. Nietemin bly kalibrasie 'n aansienlike tyd- en gelduitgawe in resolvertoepassings.

IV. Pynpunt 3: Koste—Die spel van 400 Yuan tot 100 Yuan

Onder die drie pynpunte is koste die een met die mees onmiddellike 'besigheidsrealiteit'

Die kostestruktuur van 'n oplosser is besonders.  Materiaalkoste word oorheers deur silikonstaalplate. Die toestel is kompleks om te ontwerp en moeilik om te vervaardig, wat arbeidsintensiewe prosesse soos wikkeling en soldering behels, wat dit moeilik maak om koste op eenvoudige maniere te verminder. Daarbenewens benodig 'n resoleerder 'n toegewyde dekodeerderskyfie (RDC, resolver-na-digitaal-omskakelaar) om seine te verwerk, wat aansienlike uitgawes bydra. Wêreldwye jaarlikse produksie van motor-graad resolver-dekodeerderskyfies bereik tienmiljoene eenhede, met 'n gemiddelde verkoopprys van sowat US$3,6 per skyfie.

In die verlede was hierdie mark lank oorheers deur buitelandse maatskappye.  Voordat binnelandse vervanging begin het, het ingevoerde resolversensors meer as 400 yuan per eenheid gekos, wat voertuigkoste verhoog en voorsieningskettings kwesbaar gelaat het. In onlangse jare het Chinese maatskappye soos Huaxuan Sensing kern tegnologiese deurbrake behaal, wat sensorpryse van meer as 400 yuan tot ongeveer 100 yuan verlaag het - net 'n kwart van die vorige prys. Binnelandse oplossers het reeds die voorsieningskettings van groot motorvervaardigers betree, insluitend SAIC, BYD, Li Auto en XPeng.

Kostevermindering duur voort.  Oor die afgelope dekade het resolver-verkooppryse gemiddeld met sowat 10% jaarliks ​​gedaal. Kosteverminderings kom uit twee hoofrigtings: eerstens, die bekendstelling van industriële outomatisering in produksie, wat jaarlikse doeltreffendheid met 20% verhoog en vervaardigingskoste verlaag; tweedens, die verskuiwing van materiale van hoëgraadse silikonstaal van Japan se Nippon Steel na binnelandse staal van Baosteel en Shougang, deur gebruik te maak van laergraadse plaasvervangers wat materiaalkoste met 8%-10% per jaar verminder. Boonop kom sagteware-gebaseerde dekoderingsoplossings na vore—met behulp van ingeboude mikrobeheerdermodules en sagteware-algoritmes om seine te dekodeer sonder toegewyde dekodeerderskyfies, wat hardewarekoste dramaties verminder. Sommige skemas het BOM-koste van meer as US$15 tot sowat US$1,5 verminder.

V. Die moeilike afweging tussen die drie

Akkuraatheid, kalibrasie en koste is nie onafhanklik nie; hulle werk in wisselwerking en beperk mekaar—om die een te verbeter kom dikwels ten koste van die ander.

Om na te streef,  hoër akkuraatheid  vereis gewoonlik meer presiese vervaardigingsprosesse, beter materiale en meer komplekse strukturele ontwerpe - wat alles dui op  hoër koste . Terselfdertyd vereis 'n hoë-akkuraatheid resolver strenger installasie akkuraatheid, wat die moeilikheid en koste van  kalibrasie verhoog.

Om na te streef,  laer koste  kan die “afgradering” van materiale dwing (bv. die vervanging van hoëgraadse met laergraad silikonstaal) of vereenvoudiging van prosesse – wat noodwendig  akkuraatheid in die gedrang bring . Op die produksielyn kan  die verbetering van kalibrasie-doeltreffendheid  (om koste te verminder) 'n mate van kalibrasie-akkuraatheid opoffer, terwyl die waarborg van kalibrasie-presisie meer tyd en toerusting verg - weereens verhoog  die koste.

Dit vorm 'n soort 'onmoontlike driehoek': akkuraatheid, doeltreffendheid (kalibrasie) en koste is moeilik om gelyktydig te bereik.

Daarom het die bedryf verskeie oplossings ondersoek. Byvoorbeeld, 'n 'lae-akkuraatheid dubbel-resolver oortollige koppeling' skema gebruik twee laekoste resolvers saam om hoë-presisie meting te bereik. 'n Ander benadering—dubbelmonstering differensiële posisie-dekodering—verbeter posisie-dekodering akkuraatheid met meer as 80% sonder om hardeware koste te verhoog. Ook, resolver nul-hoek self-leer tegnologie laat die beheerder toe om outomaties nul offsets op te spoor en reg te stel. Hierdie pogings probeer almal om die rigiede beperkings van die driehoek te breek.

VI. Vooruitsig: Nuwe paaie om die driehoek te breek

Op die langer termyn word die 'akkuraatheid-kalibrasie-koste' driehoek van resolversensors geleidelik oopgemaak.

Wat betref  akkuraatheid , word nuwe magnetoresistiewe resolverontwerpe voortdurend geoptimaliseer, met sommige produkte wat reeds die lae-presisiekwessie van posisiesensors in hoëspoedmotors suksesvol aanspreek, wat maksimum motorspoed en beheerakkuraatheid aansienlik verbeter. In  kalibrasie beweeg neuraal-netwerk-gebaseerde aanpasbare voorspellingsvergoedingsmetodes en outomatiese kalibrasiestelsels die proses van 'handmatige ervaring' na 'datagedrewe' benaderings. Wat  koste betref , is die golf van huishoudelike vervanging nog lank nie verby nie - materiaallokalisering, prosesoutomatisering en sagteware-gebaseerde dekodering vorder parallel, wat verdere ruimte laat vir kostevermindering.

Die verhaal van resolver-sensors is in wese 'n mikrokosmos van die nuwe energievoertuigbedryf se reis van 'funksioneel' na 'uitstekend' na 'bekostigbaar'. Die afweging tussen akkuraatheid, kalibrasie en koste het geen perfekte antwoord nie - net steeds nader benaderings deur meedoënlose ingenieursoptimalisering. En dit is juis die ware bekoring van tegnologiese vooruitgang.
