Résolve

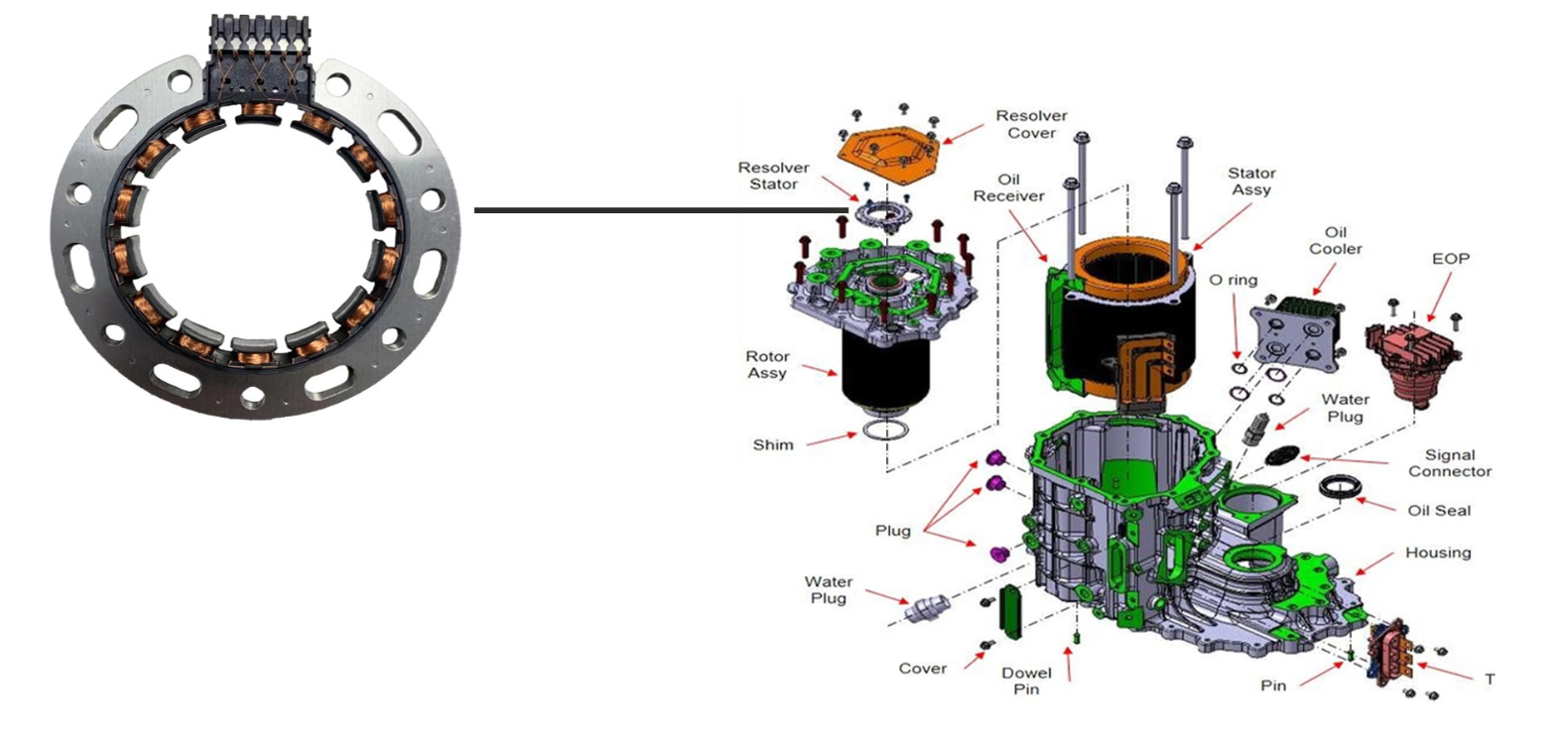

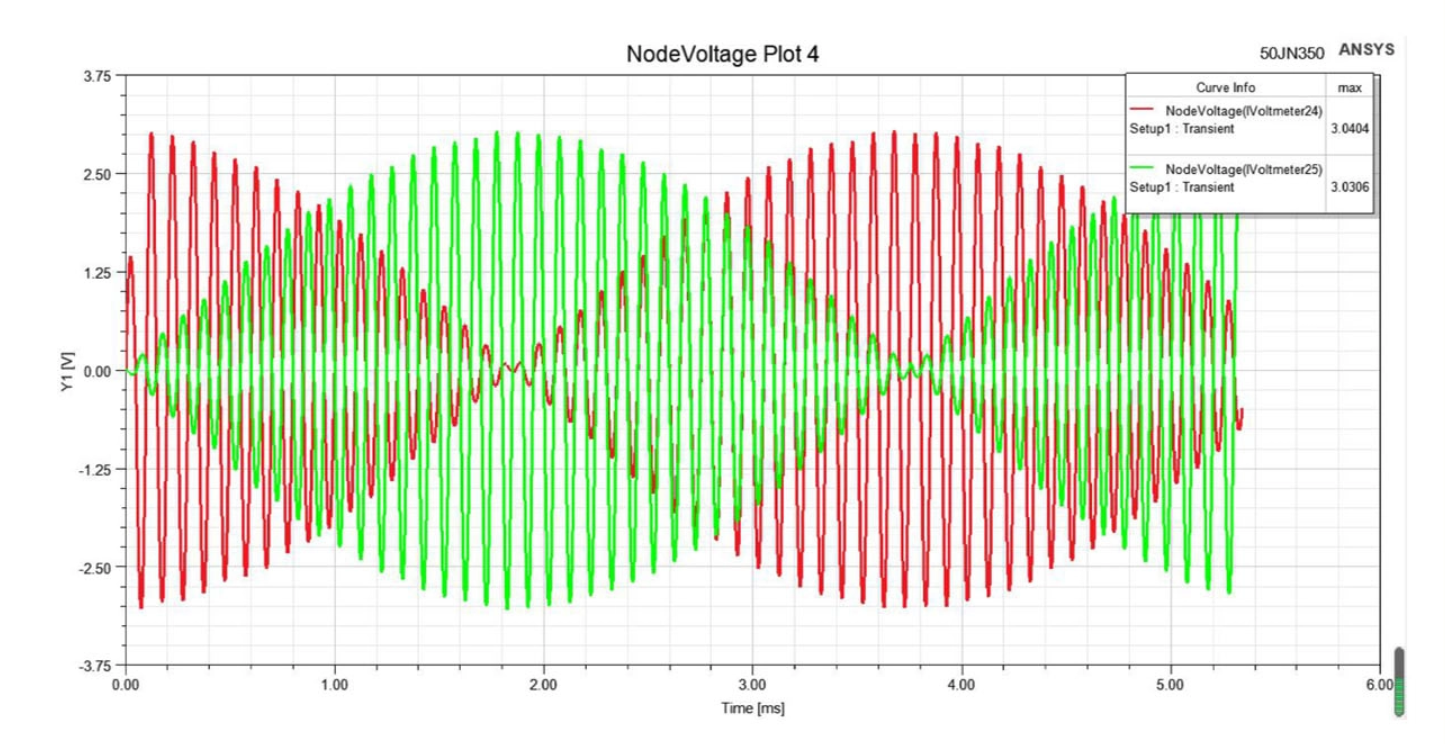

Un résolveur est un type de capteur électromagnétique. Il s'agit d'un type de moteur CA utilisé pour mesurer le signal d'angle de rotation et la position de l'axe de rotation, la vitesse et la vitesse angulaire d'un objet rotatif. Il est composé d'un stator et d'un rotor. En tant que côté principal du transformateur, l'enroulement du stator reçoit la tension d'excitation, et la fréquence d'excitation est généralement de 400/1800/3000/10000Hz, etc. En tant que côté secondaire du transformateur, l'enroulement du rotor obtient la tension induite par un couplage électromagnétique.

Comparaison des mêmes produits fonctionnels

du produit	Avantage	Avantage
Encodeur optique	Améliore la précision.	Pas bon dans les abus mécaniques et les températures élevées. Facile à être interféré par le rayonnement, une fréquence d'entretien élevée, incapable d'être utilisé dans des environnements de travail graves. Prix ​​le plus élevé.
Capteur de salle	Prix ​​bas.	La faible discrimination limite la précision de contrôle, et la composante du hall s'affaiblit après avoir été chauffée pendant longtemps, raccourcissant ainsi la durée de vie.
Résolveur	Résistance à l'impact, à la température élevée et aux taches d'huile, à une forte fiabilité, à une longue durée de vie, etc.	La sortie est un signal analogique, le décodage est plus compliqué.

Paramètres de performance

Nombre de paires de pôles	2x	3x	4x	Personnaliser
Dimension (mm)	φ37, φ52, φ65, φ74, φ101	φ37, φ52, φ65, φ74, φ101	φ37, φ52, φ65, φ74, φ101	Personnaliser
Tension d'entrée	AC7VRMS, 10Hz	AC7VRMS, 10Hz	AC7VRMS, 10Hz	AC7VRMS, 10Hz
Rapport transformateur	0,286 ± 10%	0,286 ± 10%	0,286 ± 10%	0,286 ± 10%
Température	-40 ° C à + 150 ° C	-40 ° C à + 150 ° C	-40 ° C à + 150 ° C	Personnaliser
Précision	± 60 '	± 45 '	± 30 '	Personnaliser
Décalage de phase	0 ° ± 15 °	0 ° ± 15 °	0 ° ± 15 °	Personnaliser
Impédance d'entrée	75Ω à 150Ω (peut être personnalisé à la demande)	75Ω à 150Ω (peut être personnalisé à la demande)	75Ω à 150Ω (peut être personnalisé à la demande)	Personnaliser

Introduction du produit personnalisé

Diamètre externe du stator: φ66 mm

• Épaisseur du stator : 7 mm

• Diamètre interne du rotor : 30,5 mm

• Épaisseur du rotor : 7 mm

• Tension d'entrée : AC 7V, 10 kHz

• Enroulement d'excitation : R1-R2

• Nombre de paires de pôles : 3x

• Ratio du transformateur : 0,286 ± 10%

• Impédance d'entrée : 75Ω ± 20%

• Impédance de sortie : 215Ω

• Déchange de phase : -3 ° ~ 4 °

• Précision : ± 25 '

Diamètre externe du stator: φ132 mm

• Épaisseur du stator : 3,85 mm

• Diamètre interne du rotor : φ55 mm

• Épaisseur du rotor : 6 mm

• Nombre de paires de pôles : 5x

• Tension d'entrée : AC 7VRMS, 10 kHz

• Enroulement d'excitation : R1-R2

• Ratio du transformateur : 0,286 ± 10%

• Impédance d'entrée : 80Ω ± 15% (WHT-GRE)

• Impédance de sortie : 305Ω ± 20% (Blk rouge, Yel-Blu)

• Déchange de phase : -1 ° ~ 7 °

• Vitesse de fonctionnement maximale : 15000 tr / min (condition de service, pas limite supérieure)

• Précision : ± 24 'min max

• Tension résiste : AC 500V pendant 1 min (60 Hz)

• Tension résiste : AC 250V pendant 1 min (60 Hz)

• Résistance à l'isolation : 100mΩ min DC 500V

Stator diamètre externe: φ110 mm

• Épaisseur du stator : 4 mm

• Diamètre interne du rotor : φ51 mm

• Épaisseur du rotor : 4 mm

• Nombre de paires de pôles : 3x

• Tension d'entrée : ac10vrms max

• Fréquence d'excitation : NOM AC10KHz

• Ratio du transformateur : 0,286 ± 10%

• Impédance d'entrée : 120Ω ± 20%

• Impédance de sortie : 240Ω ± 20%

• Déchange de phase : -5 ° ~ 10 °

• Vitesse de fonctionnement maximale : 30000 tr / min (condition de service, pas limite supérieure)

• Précision : ± 40 'max

• Résistance à l'isolation : 2100mΩ

Diamètre externe du stator: φ160 mm

• Épaisseur du stator : 6 mm

• Diamètre interne du rotor : φ93 mm

• Épaisseur du rotor : 7 mm

• Nombre de paires de pôles : 8x

• Tension d'entrée : AC 7VRMS, 10 kHz

• Enroulement d'excitation : R1-R2

• Ratio du transformateur : 0,286 ± 10%

• Impédance d'entrée : 110Ω ± 10%

• Impédance de sortie : 520Ω ± 15%

• Déchange de phase : -12,5 ° Nom

• Vitesse de fonctionnement maximale : 7200 tr / min (condition de service, pas la limite supérieure)

• Précision : ± 20 'max

• Force diélectrique : AC 500V pendant 1 min

• Résistance à l'isolation : 100 mΩ min
