Szczegółowe wyjaśnienie kluczowych parametrów bezramowych silników momentowych robotów: jak ocenić gęstość momentu obrotowego, tętnienie momentu obrotowego i stałą silnika

Dlaczego te trzy parametry mają znaczenie

Roboty humanoidalne i roboty współpracujące szybko przenoszą się z laboratoriów na linie produkcyjne. Jako kluczowy element działania przegubu, prawidłowy dobór silnika bezpośrednio determinuje nośność robota, precyzję ruchu i wytrzymałość. Wśród wielu typów silników, Bezramowy silnik momentowy  stał się głównym wyborem ze względu na jego zwartą konstrukcję i możliwość bezpośredniego osadzenia w modułach przegubowych – wszystkie 28 przegubowych siłowników Tesla Optimus wykorzystuje bezramowe silniki momentowe jako podstawowe jednostki napędowe.

Jednak w obliczu szerokiej gamy kart katalogowych produktów patrzenie wyłącznie na tradycyjne specyfikacje, takie jak „moc znamionowa” lub „prędkość znamionowa”, jest zdecydowanie niewystarczające. Trzy głębsze parametry, które naprawdę określają, czy bezramowy silnik momentowy może wytrzymać warunki pracy złącza robota, to:  gęstość momentu obrotowego, tętnienie momentu obrotowego i stała silnika (Km)  . Odpowiadają na trzy podstawowe pytania: „Czy jest wystarczająco mocny?”, „Czy jest wystarczająco stabilny?” i „Czy może utrzymać wydajność?”. W tym artykule omówiono każdy parametr, aby pomóc inżynierom i entuzjastom technologii zrozumieć prawdziwe znaczenie numerów w arkuszach danych.

I. Po pierwsze, zrozum: co to jest bezramowy silnik momentowy?

Aby zrozumieć parametry, trzeba najpierw wiedzieć, jak wygląda ten „główny element”.

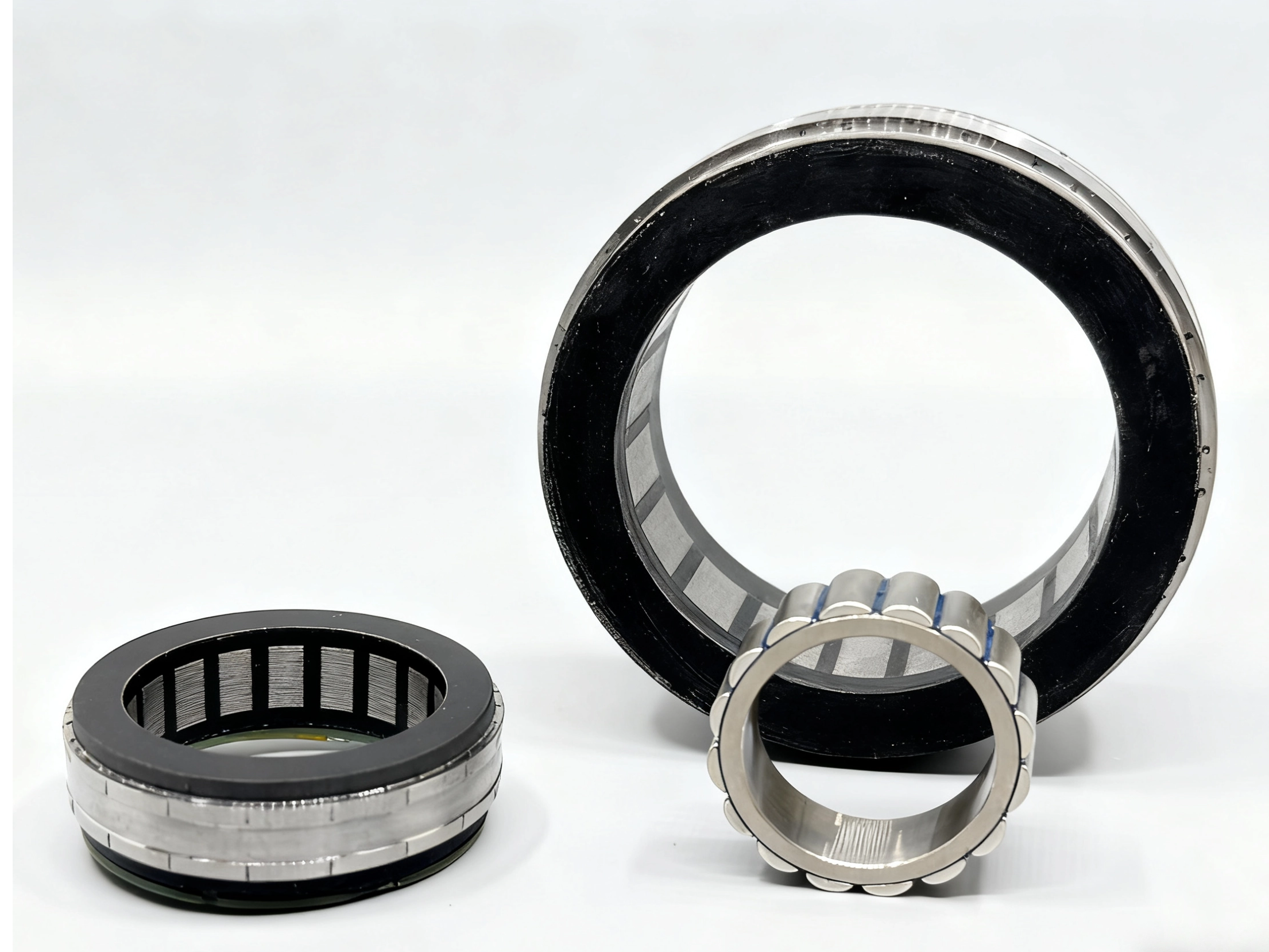

Bezramowy silnik momentowy to silnik „pozbawiony obudowy” – składa się tylko z dwóch podstawowych elementów elektromagnetycznych:  stojana i wirnika . Nie ma obudowy, łożysk ani wału wyjściowego. Oznacza to, że nie może pracować niezależnie jak konwencjonalny silnik; zamiast tego musi być bezpośrednio osadzony w konstrukcji przegubu robota – stojan jest przymocowany do obudowy przegubu, a wirnik jest bezpośrednio połączony z wałem napędowym.

Ta „bezramowa” konstrukcja ma trzy kluczowe zalety:  gęstość momentu obrotowego na jednostkę objętości jest o około 30% większa niż w przypadku tradycyjnych silników, wyeliminowane są luzy w układzie napędowym, co skutkuje o około 50% większą sztywnością, a pusta konstrukcja spełnia wymagania dotyczące wewnętrznego okablowania robota.  Z tych powodów stał się głównym komponentem zasilającym wspólne moduły robotów współpracujących i humanoidalnych.

II. Gęstość momentu obrotowego – jak „mocny” jest silnik

Co to jest gęstość momentu obrotowego?

Gęstość momentu obrotowego , mówiąc najprościej, to moment obrotowy, jaki silnik może wygenerować na jednostkę objętości lub jednostkę masy. Zwykle wyraża się go na dwa sposoby: objętościową gęstość momentu obrotowego (Nm/l) i grawimetryczną gęstość momentu obrotowego (Nm/kg).

Przestrzeń wspólna robota jest niezwykle ograniczona. Nie można w nieskończoność zwiększać średnicy silnika, aby uzyskać wyższy moment obrotowy – spowodowałoby to, że złącze byłoby nieporęczne i trudne do zintegrowania. Dlatego gęstość momentu obrotowego zasadniczo mierzy „zwartość” konstrukcji elektromagnetycznej: w danej przestrzeni silnik o silniejszym polu magnetycznym i wyższej wydajności prądowej może generować większy moment obrotowy.

Jak ocenić ten parametr?

Wybierając silnik, należy  oprzeć swoją decyzję na szczytowym zapotrzebowaniu na moment obrotowy w najgorszych warunkach pracy i zarezerwować margines bezpieczeństwa w wysokości 10% -20%.  W przypadku przegubów robotów humanoidalnych szczytowe zapotrzebowanie na moment obrotowy może wynosić nawet 5–10-krotność momentu znamionowego. Na przykład podczas cyklu chodu, gdy pojedyncza noga utrzymuje cały ciężar ciała, silnik stawu biodrowego musi natychmiast wytworzyć moment obrotowy kilkakrotnie większy niż wymagany do chodzenia ze stałą prędkością.

Należy również pamiętać, że gęstość momentu obrotowego jest ściśle powiązana z warunkami chłodzenia. Ponieważ silnik bezramowy wykorzystuje konstrukcję mechaniczną, w której jest osadzony w celu odprowadzania ciepła, rzeczywisty, stale dostępny moment obrotowy wewnątrz uszczelnionego złącza może wynosić jedynie 50–70% wartości z tabliczki znamionowej. Dlatego też oceniając specyfikacje gęstości momentu obrotowego, należy zapoznać się z krzywą obniżania wartości znamionowych podaną w arkuszu danych produktu.

Obecnie poziom gęstości momentu obrotowego silników produkowanych w kraju w Chinach szybko się poprawia. Na przykład bezramowe silniki momentowe serii U firmy charakteryzują się średnicami zewnętrznymi od 16 do 200 mm i momentami znamionowymi od 0,01 do 65 Nm, spełniając różnorodne wymagania, od mikrozłączy po złącza o dużej wytrzymałości.

III. Tętnienia momentu obrotowego – jak „stabilny” jest silnik

Co to jest tętnienie momentu obrotowego?

Nawet jeśli zasilisz silnik idealnym prądem stałym, jego wyjściowy moment obrotowy nie będzie idealnie gładką linią prostą; wystąpią niewielkie okresowe wahania – jest to  tętnienie momentu obrotowego , zwykle wyrażane jako procent amplitudy tętnienia w stosunku do momentu znamionowego.

Istnieją dwa główne źródła tętnienia momentu obrotowego:

• Moment zaczepowy:  Wahania spowodowane zmianami przyciągania magnetycznego pomiędzy zębami/szczelinami stojana a magnesami trwałymi wirnika. Jest to główna przyczyna tętnienia momentu obrotowego i nieodłączna cecha silników z magnesami trwałymi.

• Moment harmoniczny:  Składowe harmoniczne elektromagnetyczne spowodowane czynnikami takimi jak rozkład uzwojeń niezgodny z przebiegiem sinusoidalnym i nasycenie obwodu magnetycznego.

W zastosowaniach robotycznych kluczowy jest praktyczny wpływ tętnienia momentu obrotowego. Nadmierne tętnienie momentu obrotowego prowadzi do „zębania”, objawiającego się drganiami i nieciągłością podczas pracy przegubu przy niskich prędkościach, co bezpośrednio wpływa na wydajność w zastosowaniach takich jak montaż precyzyjny i chirurgia medyczna.

Jak ocenić ten parametr?

Wiodące w branży poziomy zazwyczaj wymagają  tętnienia momentu obrotowego poniżej 1%.  W przypadku precyzyjnych operacji, takich jak zręczne ręce, tętnienie momentu obrotowego może wymagać nawet kontrolowania w zakresie 2%.

Zmniejszenie tętnienia momentu obrotowego jest jednym z głównych wyzwań w projektowaniu silników. Typowe metody inżynieryjne obejmują: optymalizację kombinacji biegun-szczelina, użycie skośnych szczelin lub skośnych biegunów, dostosowanie szerokości magnesu trwałego i współczynnika łuku oraz dodanie pomocniczych szczelin na końcach zębów. Należy jednak pamiętać, że często istnieje kompromis pomiędzy zmniejszeniem momentu zaczepowego a zwiększeniem wyjściowego momentu obrotowego – niektóre konstrukcje tłumiące moment zaczepowy (takie jak zwiększenie długości szczeliny powietrznej) mogą zmniejszyć wyjściowy moment obrotowy. Co więcej, do zastosowań o wyjątkowo rygorystycznych wymaganiach dotyczących tętnienia momentu obrotowego, producenci mogą oferować  bezszczelinowe (z rdzeniem powietrznym) bezramowe silniki momentowe , które całkowicie eliminują moment zaczepowy kosztem utraty części gęstości mocy.

Dlatego przy ocenie specyfikacji tętnienia momentu obrotowego nie chodzi o to, „im mniej, tym lepiej”, ale o znalezienie optymalnej równowagi pomiędzy „płynnością działania” a „wyjściowym momentem obrotowym”.

IV. Stała km silnika – czy silnik „może utrzymać wydajność”

Jaka jest stała km silnika?

Stała silnika Km jest prawdopodobnie „najmniej znanym”, ale „najbardziej praktycznym” z trzech parametrów. Wiele arkuszy danych produktów nawet nie podaje bezpośrednio tej wartości, ale jej znaczenie przy wyborze silnika jest nie mniejsze niż moment obrotowy i prędkość.

Definicja km to:

Km = Kt / √R

Gdzie Kt to stała momentu obrotowego (moment wytwarzany na jednostkę prądu), a R to rezystancja uzwojenia. Jego fizyczne znaczenie jest następujące:  jaki moment obrotowy może wygenerować silnik, pod warunkiem rozproszenia 1 wata mocy straty rezystancyjnej?  Jednostką jest Nm/√W.

Dlaczego ta definicja jest ważna? Ponieważ podczas pracy silnika opór uzwojenia wytwarza ciepło. Nagromadzone ciepło podnosi temperaturę, ostatecznie ograniczając zdolność silnika do ciągłej pracy. Wyższa wartość Km oznacza, że ​​przy tej samej ilości wytworzonego ciepła (tej samej rozproszonej mocy rezystancyjnej) silnik może generować większy moment obrotowy. Innymi słowy,  Km mierzy rzeczywistą moc wyjściową momentu obrotowego silnika w warunkach ograniczeń termicznych.

Aby narysować analogię: jeśli gęstość momentu obrotowego mierzy „moc wybuchową” silnika, wówczas Km mierzy „wytrzymałość” silnika. Silnik może mieć bardzo wysoki szczytowy moment obrotowy, ale jeśli jego rezystancja uzwojenia jest również wysoka (cienki drut, wiele zwojów), szybko się nagrzeje podczas długotrwałej pracy przy wysokim prądzie, a jego ciągła moc wyjściowa będzie ograniczona – w tym przypadku jego wartość Km często nie jest wysoka.

Jak ocenić ten parametr?

Przy porównywaniu silników różnych producentów lub różnych modeli Km jest bardziej sprawiedliwym wskaźnikiem niż zwykłe patrzenie na „moc znamionową” lub „szczytowy moment obrotowy”. Powody:

• Dwa silniki o tej samej pojemności mogą mieć podobny szczytowy moment obrotowy, ale jeśli jeden z nich ma znacznie wyższą wartość Km, oznacza to, że może on utrzymać bardziej stabilną pracę podczas długotrwałej pracy i jest mniej prawdopodobne, że spadnie z powodu nagrzewania.

• Km łączy wyjściowy moment obrotowy ze stratami cieplnymi, zapewniając bardziej realistyczną ocenę wydajności silnika w ciągłej pracy robota.

W praktycznym wyborze możesz postępować w następujący sposób:

1. Oblicz wymagane minimum Km:  Biorąc pod uwagę moment obciążenia T i dopuszczalną stratę rezystancyjną P, wówczas Km_min = T / √P. Wybierz silnik kandydata o wartości Km większej niż to minimum.

2. Zwróć uwagę na temperaturę testu:  Temperatura kalibracji dla Km i Kt wynosi zazwyczaj od 20°C do 40°C. Różni producenci mogą kalibrować w różnych temperaturach; im wyższa temperatura, tym niższa wartość Kt. Dokonując porównań krzyżowych, należy upewnić się, że warunki kalibracji są spójne.

3. Proaktywnie żądaj danych:  Jak wspomniano wcześniej, wiele arkuszy danych nie podaje bezpośrednio wartości Km. Zaleca się proaktywne zapytanie dostawcy o ten parametr podczas procesu selekcji.

V. Relacje i wspólne rozważanie trzech parametrów

Gęstość momentu obrotowego, tętnienie momentu obrotowego i stała silnika Km nie są izolowanymi wskaźnikami; mają nieodłączne relacje i kompromisy projektowe.

Kiedy silnik stara się poprawić gęstość momentu obrotowego (np. poprzez zwiększenie gęstości strumienia w szczelinie powietrznej), może to prowadzić do zwiększonego tętnienia momentu obrotowego. I odwrotnie, nadmierne dążenie do uzyskania niskich tętnień momentu obrotowego (np. przy użyciu konstrukcji bez szczelin) może zmniejszyć gęstość momentu obrotowego. Dlatego też dobry projekt bezramowego silnika momentowego pozwala znaleźć  optymalny punkt równowagi  pomiędzy tymi trzema parametrami.

Wniosek: selekcja nie jest grą liczbową

Wracając do scenariusza codziennej pracy inżyniera, przy wyborze komponentów łatwo wpaść w założenie, że „wyższe parametry są lepsze”. Jednak naprawdę dojrzała strategia selekcji określa kompromisy w oparciu o  rzeczywiste warunki pracy  złącza robota:

• Wytrzymałe stawy kończyn dolnych?  Nadaj priorytet gęstości momentu obrotowego  , aby zapewnić nośność i margines przeciążenia.

• Precyzyjna, zręczna ręka czy robot chirurgiczny?  Nadaj priorytet tętnieniom momentu obrotowego  , aby zapewnić płynność przy niskich prędkościach.

• Roboty przemysłowe pracujące nieprzerwanie przez długi czas?  Nadaj priorytet wartości Km  , aby zapewnić stabilność termiczną i długoterminową niezawodność.

Ponieważ przemysł robotów humanoidalnych wkracza w krytyczną fazę zwiększania skali produkcji masowej w 2026 r., produkowane w kraju bezramowe silniki momentowe w Chinach szybko doganiają międzynarodowe poziomy w zakresie kluczowych parametrów, takich jak gęstość momentu obrotowego i tętnienie momentu obrotowego, przy cenach wynoszących zaledwie 50–70% porównywalnych produktów zagranicznych. Dla inżynierów zrozumienie parametrów i przejrzenie fizycznego znaczenia numerów w arkuszach danych to kluczowy krok od „sprawienia, by działało” do „sprawienia, by działało dobrze”.
