Variable Reluctance ဖြေရှင်းသူများအတွက် အဓိက ဒီဇိုင်းအချက်များ

ကြည့်ရှုမှုများ- 0     စာရေးသူ- Site Editor ထုတ်ဝေချိန်- 2025-08-28 မူရင်း- ဆိုက်

မေးမြန်းပါ။

facebook share ခလုတ်
twitter မျှဝေခြင်းခလုတ်
လိုင်းမျှဝေခြင်းခလုတ်
wechat မျှဝေခြင်းခလုတ်
linkedin sharing ကိုနှိပ်ပါ။
pinterest မျှဝေခြင်းခလုတ်
whatsapp မျှဝေခြင်းခလုတ်
kakao sharing ကိုနှိပ်ပါ။
snapchat မျှဝေခြင်းခလုတ်
ဤမျှဝေမှုအား မျှဝေရန် ခလုတ်ကိုနှိပ်ပါ။

I. ပြောင်းလဲနိုင်သော တွန့်ဆုတ်မှုဖြေရှင်းပေးသူများ၏ အခြေခံမူများ

ပထမဦးစွာ ဒီဇိုင်းကိုနားလည်ရန်၊ ရိုးရာအနာ-ရဟတ်ဖြေရှင်းပေးသူများ၏ အခြေခံကွဲပြားချက်များကို နားလည်ထားရပါမည်။


· ရိုးရာဖြေရှင်းချက်-

stator နှင့် ရဟတ်နှစ်ခုစလုံးတွင် အကွေ့အကောက်များရှိသည်။ excitation signal နှင့် output signal သည် air gap ကိုဖြတ်ကာ လျှပ်စစ်သံလိုက်ဖြင့် လှုံ့ဆော်ပေးပါသည်။



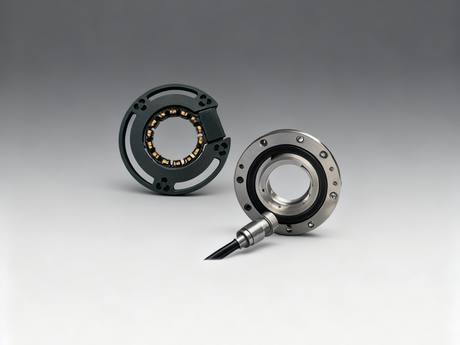

· Variable Reluctance (VR) ဖြေရှင်းချက်-

stator တွင်သာ အကွေ့အကောက်များရှိသည် ။ ရဟတ်သည် အနာမဟုတ်သော ferromagnetic အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ၎င်း၏လုပ်ဆောင်မှုနိယာမသည် ထင်ရှားသောဝင်ရိုးစွန်းများ သို့မဟုတ် သွားများဖွဲ့စည်းပုံဖြင့်ပြုလုပ်ထားသည့် အပေါ် အခြေခံသည်။ တွန့်ဆုတ်ခြင်းကွဲလွဲမှု .



o Stator Windings-

ပုံမှန်အားဖြင့် excitation winding (primary) နှင့် output windings နှစ်ခု (sine နှင့် cosine windings၊ secondary) တွင် နေရာဒေသအလိုက် orthogonal (90 လျှပ်စစ်ဒီဂရီအကွာ) ပါဝင်သည်။



o Rotor လှည့်ခြင်း-

ထင်ရှားသောဝင်ရိုးများရှိသော ရဟတ်သည် လှည့်သောအခါ၊ ၎င်းသည် လေကွာဟချက်အလျားနှင့် သံလိုက်ပတ်လမ်း၏ တုံ့ဆိုင်းမှုကို ပြောင်းလဲစေသည်။



o Signal Modulation-

လေကွာဟချက် တုံ့ဆိုင်းမှုပုံစံပြောင်းခြင်း (amplitude modulation) သည် excitation magnetic field မှ output windings မှ ဗို့အားကို လှုံ့ဆော်ပေးသည်။ အထွက်အကွေ့အကောက်နှစ်ခု၏ ကျယ်ဝန်းသောစာအိတ်များသည် ရဟတ်ထောင့်၏ sinusoidal နှင့် cosine လုပ်ဆောင်ချက်များဖြစ်သည်။


၎င်း၏အားသာချက်များမှာ- ရိုးရှင်းသောဖွဲ့စည်းပုံ၊ အကြမ်းခံပြီး တာရှည်ခံသော (brushless)၊ စျေးသက်သာသော၊ မြင့်မားသောယုံကြည်စိတ်ချရမှု၊ မြန်နှုန်းမြင့်ပြီး အပူချိန်မြင့်သောပတ်ဝန်းကျင်များကို ခံနိုင်ရည်ရှိသည် ။ အားနည်းချက်မှာ တိကျမှုနှင့် မျဉ်းသားမှုတို့သည် တိကျမှုမြင့်မားသော အနာရဟတ်ဖြေရှင်းပေးသူများထက် အနည်းငယ်နိမ့်ပါးလေ့ရှိသည်။

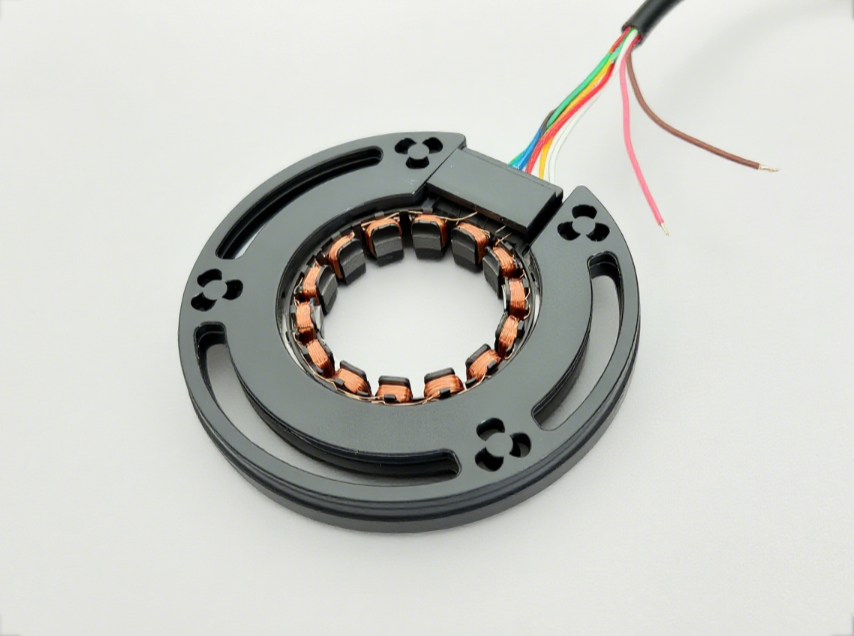

微信图片_2025-08-28_154821_434

II ဒီဇိုင်းလုပ်ငန်းစဉ်နှင့် အဓိက ထည့်သွင်းစဉ်းစားမှုများ

ဒီဇိုင်းလုပ်ငန်းစဉ်သည် ထပ်ခါတလဲလဲဖြစ်ပြီး ပုံမှန်အားဖြင့် ဤအဆင့်များကို လိုက်နာသည်-

1. ဒီဇိုင်းသတ်မှတ်ချက်များကို သတ်မှတ်ပါ။

ဤအရာသည် ဒီဇိုင်းအားလုံးအတွက် အစပြုသည့်အချက်ဖြစ်ပြီး ဦးစွာရှင်းလင်းရပါမည်-


· ဝင်ရိုးစွန်း အတွဲများ (P) အရေအတွက်-

လျှပ်စစ်နှင့် စက်ပိုင်းဆိုင်ရာ ထောင့်များ (θ_electric = P * θ_mechanical) အကြား ဆက်စပ်မှုကို ဆုံးဖြတ်သည်။ ဘုံဖွဲ့စည်းပုံများမှာ 1 တိုင်အတွဲ (unipolar) နှင့် 2 ဝင်ရိုးစွန်းအတွဲ (bipolar) တို့ဖြစ်သည်။ တိုင်အတွဲအရေအတွက်သည် တိကျမှုနှင့် အမြင့်ဆုံးမြန်နှုန်းအပေါ် သက်ရောက်မှုရှိသည်။



· တိကျမှုလိုအပ်ချက်များ-

အများအားဖြင့် arcminutes (′) သို့မဟုတ် milliradians (mrad) ဖြင့် ဖော်ပြသည်။ တိကျမှုမြင့်မားသော ဒီဇိုင်းများသည် ထုတ်လုပ်မှု၊ ပစ္စည်းများ၊ သံလိုက်စက်ကွင်းသဟဇာတ ဖိနှိပ်မှုများအတွက် အလွန်မြင့်မားသော တောင်းဆိုမှုများ လိုအပ်ပါသည်။



· Input Excitation Signal-

Excitation voltage amplitude၊ frequency (အများအားဖြင့် 4kHz၊ 10kHz စသဖြင့်)၊ waveform (sinusoidal)။



· Transformation Ratio (TR):

အထွက်ဗို့အားနှင့် အဝင်ဗို့အား အချိုး (အမြင့်ဆုံးချိတ်ဆက်မှုအနေအထားတွင်)။



· လျှပ်စစ်ချို့ယွင်းချက်-

လုပ်ဆောင်ချက်အမှားအယွင်း၊ null ဗို့အားချို့ယွင်းမှု၊ အဆင့်အမှားအယွင်း၊ အစရှိသည်တို့ ပါဝင်သည်။



· လည်ပတ်မှုပတ်ဝန်းကျင်-

အပူချိန်အကွာအဝေး၊ တုန်ခါမှု၊ တုန်ခါမှု၊ စိုထိုင်းဆ၊ အဝင်အထွက်ကာကွယ်မှု (IP) အဆင့်သတ်မှတ်ချက်။



· အရွယ်အစား ကန့်သတ်ချက်များ-

အပြင်အချင်း၊ အတွင်းပိုင်း၊ အထူ (အလျား)။



· Impedance ကန့်သတ်ချက်များ-

အဝင်/အထွက် impedance၊ နောက်ဆက်တွဲ circuitry နှင့် ကိုက်ညီမှုအပေါ် သက်ရောက်မှုရှိသည်။


2. လျှပ်စစ်သံလိုက်ဒီဇိုင်း - Core အပိုင်း


· Stator/Rotor Lamination Design-


o ပစ္စည်းရွေးချယ်ခြင်း-

ပုံမှန်အားဖြင့် မြင့်မားသောစိမ့်ဝင်နိုင်စွမ်းနှင့် သံဆုံးရှုံးမှုနည်းသော ဆီလီကွန်စတီးအခင်းများကို အသုံးပြုသည် (ဥပမာ၊ DW540၊ 50JN400)။



o Pole-Slot ပေါင်းစပ်မှု-

ဤသည်မှာ ဒီဇိုင်း၏ စိတ်ဝိညာဉ်ဖြစ်သည်။ stator slots အရေအတွက် (Zs) နှင့် rotor salient poles (Zr) ကို ဆုံးဖြတ်ရပါမည်။ အသုံးအများဆုံး ပေါင်းစပ်မှုမှာ Zr = 2P (ရဟတ်ဝင်ရိုးများ အရေအတွက်သည် တိုင်အတွဲများ၏ အရေအတွက် နှစ်ဆနှင့် ညီမျှသည်) နှင့် Zs သည် Zr ၏ များပြားခြင်း ဖြစ်သည်။ ဥပမာအားဖြင့်၊ unipolar ဖြေရှင်းသူ (P=1) သည် Zs=4၊ Zr=2 ကို မကြာခဏ အသုံးပြုသည် ။ စိတ်ကြွဖြေရှင်းပေးသူ (P=2) သည် Zs=8၊ Zr=4 သို့မဟုတ် Zs=12၊ Zr=6 ကို မကြာခဏ အသုံးပြုသည်။.



o အပေါက်/ဝင်ရိုးပုံသဏ္ဍာန်-

သွားများ၏ပုံသဏ္ဍာန် (အပြိုင်၊ သွယ်လျ) သည် သံလိုက်စက်ကွင်း ဖြန့်ဖြူးမှုနှင့် ဟာမိုနီပါဝင်မှုအပေါ် သက်ရောက်မှုရှိသည်။ သွားအနံ၊ အပေါက်အဖွင့်အကျယ်နှင့် ထမ်းပိုးအထူကဲ့သို့သော အတိုင်းအတာများသည် အခြေခံ magneto-motive force (MMF) ကို အမြင့်ဆုံးဖြစ်စေရန်နှင့် slot harmonics များကို လျှော့ချရန် ပိုမိုကောင်းမွန်အောင်လုပ်ဆောင်ရန် လိုအပ်ပါသည်။



o Air Gap-

လေကွာဟချက်အရွယ်အစားသည် အရေးကြီးသော အပေးအယူတစ်ခုဖြစ်သည်။ သေးငယ်သောလေကွာဟချက်သည် အသွင်ကူးပြောင်းမှုအချိုးနှင့် အချက်ပြစွမ်းအားကို တိုးစေသော်လည်း ထုတ်လုပ်မှုအခက်အခဲ၊ eccentricity တွင် အာရုံခံနိုင်စွမ်းနှင့် torque ripple ကို တိုးစေသည်။ ကြီးမားသော လေကွာဟချက်သည် ဆန့်ကျင်ဘက်အကျိုးသက်ရောက်မှုရှိသည်။ ပုံမှန်အားဖြင့် 0.05mm မှ 0.25mm ကြားတွင် ဒီဇိုင်းပြုလုပ်ထားသည်။



· အကွေ့အကောက် ဒီဇိုင်း

o အမျိုးအစား-

ပုံမှန်အားဖြင့် ဖြန့်ဝေထားသော အကွေ့အကောက်များ သို့မဟုတ် စုစည်းထားသော (သွား) အကွေ့အကောက်များကို အသုံးပြုသည်။ ဖြန့်ဝေထားသော အကွေ့အကောက်များ (အပေါက်များစွာကို ဖြန့်ထားသော ကွိုင်တစ်ခု) သည် ပို၍ sinusoidal သံလိုက်စက်ကွင်းကို ထုတ်လုပ်သော်လည်း ထုတ်လုပ်ရန် ပိုမိုရှုပ်ထွေးပါသည်။ စုစည်းထားသော အကွေ့အကောက်များသည် ရိုးရှင်းသော်လည်း ပိုမိုမြင့်မားသော ဟာမိုနီများရှိသည်။

o အလှည့်တွက်ချက်မှု-

ပစ်မှတ်အသွင်ပြောင်းအချိုးအစား၊ လှုံ့ဆော်မှုဗို့အားနှင့် ကြိမ်နှုန်းအပေါ်အခြေခံ၍ လှုံ့ဆော်မှုအကွေ့အကောက်များအတွက် အလှည့်အပြောင်းအရေအတွက်နှင့် လျှပ်စစ်သံလိုက်ဖြင့် sine/cosine windings တို့ကို ဆုံးဖြတ်ပါ။ အထွက်အကွေ့နှစ်ခုအတွက် အလှည့်အပြောင်းအရေအတွက်သည် အတိအကျတူညီရပါမည်။

o ချိတ်ဆက်မှုနည်းလမ်း-

sine နှင့် cosine windings များသည် နေရာဒေသအလိုက် လျှပ်စစ်ဒီဂရီ 90 ခြား၍ အတိအကျ သေချာပါစေ။

3. Magnetic Field Simulation and Optimization (FEA Simulation) - မရှိမဖြစ် ခေတ်မီဒီဇိုင်းတူးလ်

ရိုးရိုးရှင်းရှင်း ခွဲခြမ်းစိတ်ဖြာသော တွက်ချက်မှုများသည် အလွန်ရှုပ်ထွေးပြီး တိကျလုံလောက်မှု မရှိပေ။ Finite Element Analysis (FEA) software (ဥပမာ JMAG၊ ANSYS Maxwell၊ Simcenter Magnet) သည် မရှိမဖြစ်လိုအပ်ပါသည်။

· Static Field Simulation-

သံလိုက်စက်ကွင်းဖြန့်ဖြူးမှု၊ လျှပ်ကူးမှုမက်ထရစ်နှင့် မတူညီသော ရဟတ်ထောင့်များတွင် အထွက်အလားအလာကို တွက်ချက်ပါ။

· Transient Field Simulation-

စွမ်းဆောင်ရည်ကို ပိုမိုတိကျစွာ ထင်ဟပ်စေသော အထွက်ဗို့အားလှိုင်းပုံစံကို အတုယူရန် အမှန်တကယ် လှုံ့ဆော်မှုဗို့အားကို အသုံးပြုပါ။

· Parametric ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း-

အမှားအယွင်းအနည်းဆုံးဖြစ်စေရန် (ဥပမာ THD) နှင့် အသွင်ပြောင်းမှုအချိုးကို အမြင့်ဆုံးဖြစ်စေရန် သွားပုံသဏ္ဍာန်၊ လေဝင်ပေါက်နှင့် အပေါက်အပေါက်ကဲ့သို့သော သော့အရွယ်အစားများကို ပါရာမက်ထရစ်အကွာအဝေးကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ပါ။

· အမှားခွဲခြမ်းစိတ်ဖြာခြင်း-

လျှပ်စစ်ဆိုင်ရာ အမှားအယွင်းကို သရုပ်ဖော်ခြင်းဖြင့် တွက်ချက်ပြီး အမှားအယွင်းအရင်းအမြစ်များကို ပိုင်းခြားစိတ်ဖြာခြင်း (ဥပမာ၊ ဟာမိုနစ်များ၊ ဖော့ဂင်အကျိုးသက်ရောက်မှု၊ ရွှဲနစ်အကျိုးသက်ရောက်မှု)။

4. Mechanical Structure ဒီဇိုင်း

· Housing and Bearings-

သတ်မှတ်ထားသော တုန်ခါမှုနှင့် တုန်ခါမှုတို့ကို ခံနိုင်ရည်ရှိစေပြီး ရဟတ်နှင့် stator အကြား စုစည်းမှုအား သေချာစေရန် ပံ့ပိုးမှုဖွဲ့စည်းပုံအား ဒီဇိုင်းဆွဲပြီး သင့်လျော်သော ဝက်ဝံများကို ရွေးချယ်ပါ။

· Shaft ချိတ်ဆက်မှု-

ယုံကြည်စိတ်ချရသောချိတ်ဆက်မှုနှင့် မော်တာရိုးတံဖြင့် တုံ့ပြန်မှုကင်းစင်ကြောင်း သေချာစေရန် သော့လမ်းကြောင်းများ၊ ချောမွေ့သော ပေါက်ပေါက် သို့မဟုတ် ဆာဗာအင်တာဖေ့စ်ကို ဒီဇိုင်းဆွဲပါ။

· အပူစီမံခန့်ခွဲမှု-

အပူချိန်မြင့်သောပတ်ဝန်းကျင်တွင် အပူလွန်ကဲခြင်းမှ ကာကွယ်ရန် အကွေ့အကောက်များနှင့် သံဆုံးရှုံးမှုများမှ အပူထုတ်ပေးခြင်းကို ထည့်သွင်းစဉ်းစားပါ။ အပူလမ်းကြောင်း ဒီဇိုင်းသည် တစ်ခါတစ်ရံ လိုအပ်သည်။

· Electromagnetic Shielding-

ပြင်ပသံလိုက်စက်ကွင်းများမှ ဝင်ရောက်စွက်ဖက်ခြင်းကို ကာကွယ်ရန် လိုအပ်ပါက ဒိုင်းတစ်ခုထည့်ပါ။

5. Signal Processing Circuit ထည့်သွင်းစဉ်းစားမှုများ

ဖြေရှင်းသူကိုယ်ထည်ဒီဇိုင်း၏ အစိတ်အပိုင်းမဟုတ်သော်လည်း၊ ၎င်းကို ပေါင်းစပ်ထည့်သွင်းစဉ်းစားရမည်-

· RDC (Resolver-to-Digital Converter):

ဖြေရှင်းသူ၏ impedance နှင့် excitation frequency နှင့် ကိုက်ညီသော RDC ချစ်ပ် (ဥပမာ AD2S1205၊ AU6802) ကို ရွေးပါ။ ဒီဇိုင်းလုပ်နေစဉ်အတွင်း ထည့်သွင်းမှု impedance ကိုက်ညီမှုရှိရန် လိုအပ်သည်။

· Excitation Drive Circuit-

သန့်ရှင်းပြီး တည်ငြိမ်သော sine wave ကို ပေးစွမ်းနိုင်သော ပါဝါ op-amp circuit တစ်ခု လိုအပ်ပါသည်။

· Filter Circuit-

ကြိမ်နှုန်းမြင့် ဆူညံသံများနှင့် ဟာမိုနီများကို ဖိနှိပ်ရန် အထွက်အချက်ပြမှုများကို စစ်ထုတ်ပါ။

III ဒီဇိုင်းစိန်ခေါ်မှုများနှင့် အဓိကနည်းပညာများ

1. Harmonic Suppression-

၎င်း၏ တုံ့ဆိုင်းမှု ကွဲလွဲမှု၏ မျဉ်းဖြောင့်မဟုတ်သောကြောင့်၊ VR ဖြေရှင်းသူ၏ အထွက်ဗို့အား အမှားအယွင်း၏ အဓိကအကြောင်းရင်းဖြစ်သည့် ကြွယ်ဝသော ဟာမိုနီများ ပါဝင်ပါသည်။ ကဲ့သို့သော နည်းလမ်းများသည် pole-slot ပေါင်းစပ် optimization၊ skewing (အပေါက်များ သို့မဟုတ် တိုင်များ) နှင့် stator သွားများပေါ်တွင် အရန်အပေါက်များထည့်ခြင်း ဟာမိုနီများကို ထိထိရောက်ရောက် ချိုးဖျက်နိုင်ပါသည်။

2. တိကျမှုနှင့် ကုန်ကျစရိတ်ကို ချိန်ခွင်လျှာညှိခြင်း-

တိကျမှုမြင့်မားခြင်းသည် ပိုမိုတိကျသောစက်မှုလုပ်ငန်း (လေထုကွာဟချက်ပိုမိုသေးငယ်ခြင်း၊ စုစည်းမှုပိုမိုမြင့်မား)၊ အရည်အသွေးမြင့်ပစ္စည်းများ (အဆင့်မြင့်ဆီလီကွန်စတီးလ်)၊ ပိုမိုရှုပ်ထွေးသောဒီဇိုင်းများ (ဥပမာ၊ ပိုပိုအတွဲများ၊ အပိုင်းပိုင်းအကွက်များ) နှင့် တင်းကျပ်သောလုပ်ငန်းစဉ်များကို သိသိသာသာတိုးမြင့်လာစေပါသည်။

3. Temperature Drift- အကွေ့

အကောက်များ၏ ခံနိုင်ရည်နှင့် ဆီလီကွန်သံမဏိ၏ ဂုဏ်သတ္တိများသည် အပူချိန်ပြောင်းလဲကာ လွှဲခွင်နှင့် အဆင့် ပျံ့လွင့်မှုကို ဖြစ်စေသည်။ ဆားကစ် သို့မဟုတ် ဆော့ဖ်ဝဲလ်တွင် လျော်ကြေးပေးရန်လိုအပ်သည်၊ သို့မဟုတ် ကောင်းမွန်သောအပူချိန်တည်ငြိမ်မှုရှိသောပစ္စည်းများကို လျှပ်စစ်သံလိုက်ပုံစံဒီဇိုင်းအတွင်း ရွေးချယ်သင့်သည်။

အနှစ်ချုပ်

ဒီဇိုင်းအကြံပြုချက်များ

1. Specifications များဖြင့် စတင်ပါ-

ပထမဦးစွာ သင့်လျှောက်လွှာ၏ တိကျမှု၊ အရွယ်အစားနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ တိကျသောလိုအပ်ချက်များကို သေချာစွာ နားလည်ပါ။

2. Leverage Proven Solutions-

ဂန္ထဝင်ဝင်ရိုးအထိုင် ပေါင်းစပ်မှုများ (ဥပမာ- 4-2၊ 8-4) ဖြင့် စတင်ပါ။

3. Simulation-Driven Design-

သီအိုရီအရ တွက်ချက်မှုများကို မရပ်တန့်ပါနှင့်။ simulation နှင့် optimization အတွက် parametric မော်ဒယ်တစ်ခုဖန်တီးရန် FEM ဆော့ဖ်ဝဲကိုချက်ချင်းအသုံးပြုပါ။ ၎င်းသည် ဒီဇိုင်းအောင်မြင်မှုနှုန်းကို မြှင့်တင်ရန်နှင့် ဖွံ့ဖြိုးတိုးတက်မှု လည်ပတ်မှု တိုတောင်းခြင်းအတွက် သော့ချက်ဖြစ်သည်။

4. Iterate and Test- နမူနာ

ပုံစံကိုတည်ဆောက်ပြီးနောက်၊ ပြည့်စုံသောစွမ်းဆောင်ရည်စစ်ဆေးမှုများ (အမှားအယွင်း၊ အပူချိန်မြင့်တက်မှု၊ တုန်ခါမှုစသည်) ကိုလုပ်ဆောင်ပါ)၊ simulation ရလဒ်များနှင့်နှိုင်းယှဉ်ပါ၊ ကွဲပြားမှုများ၏အကြောင်းရင်းများကိုခွဲခြမ်းစိတ်ဖြာပြီးနောက်ထပ်ဒီဇိုင်းထပ်လုပ်ခြင်းသို့ဆက်လက်လုပ်ဆောင်ပါ။

5. စနစ်အဆင့်တွင် စဉ်းစားပါ-

ဖြေရှင်းသူအာရုံခံကိရိယာနှင့် ရေအောက် RDC ဆားကစ်ကို ပေါင်းစပ်စနစ်အဖြစ် ထည့်သွင်းစဉ်းစားပြီး အမှားရှာပါ။

ပြောင်းလဲနိုင်သော တုံ့ဆိုင်းမှုဖြေရှင်းပေးသူများ၏ ဒီဇိုင်းသည် သီအိုရီ၊ သရုပ်ဖော်မှုနှင့် လက်တွေ့စမ်းသပ်မှုတို့ကို ထပ်ခါတလဲလဲ ပြုလုပ်ရန် လိုအပ်သော လက်တွေ့ကျသော နည်းပညာတစ်ခုဖြစ်သည်။
