У сучасній промисловій автоматизації та точному механічному контролі точне виявлення положення обертання має вирішальне значення. З Розпочинник небажання , який зазвичай називають резолюлом, є високодоступним датчиком, широко використовуваним у сервомоторах, робототехніці та інших програмах, що потребують точного позиціонування. Ця стаття коротко вводить принципи роботи та те, як вони досягають обертального позиціонування.

Розв’язувач - це аналоговий датчик, заснований на принципі електромагнітної індукції, здатної перетворити механічний кут ротора в електричні сигнали. На відміну від цифрових датчиків, таких як оптичні кодери, роздільники надають безперервні аналогові сигнали для обертальної інформації, що пропонують чудові можливості анти-інтерференційних можливостей та надійність, особливо в суворих умовах.

Основна структура та принципи робочих рішень

Щоб зрозуміти, як вирішення небажання досягають точного обертального позиціонування, важливо заглибитися у їх унікальну фізичну структуру. Геніальна конструкція цих датчиків утворює основу їх високої продуктивності та ілюструє практичне застосування принципів електромагнітної індукції.

Революційний структурний дизайн

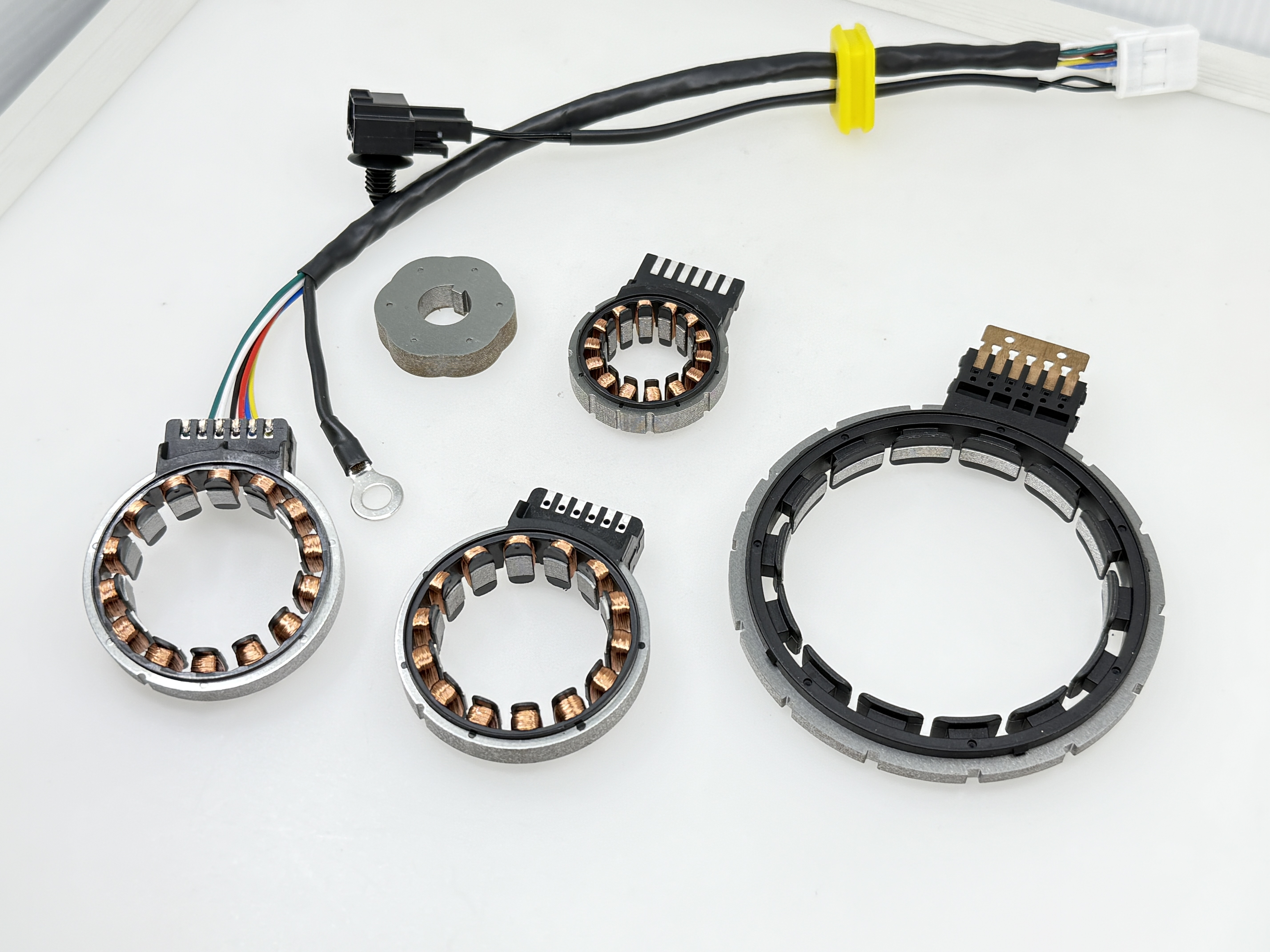

Структура роздільного розвитку небажання складається з трьох основних компонентів: статора , ядра ротора та системи обмотки . Ядро статора ламіноване з високопроникних сталевих листів, з великими зубами (полюсне взуття), пробиті по внутрішній окружності, кожен далі розділений на рівномірно розташовані маленькі зуби. Розташування та форма цих маленьких зубів ретельно обчислюються для забезпечення ідеального розподілу синусоїдального магнітного поля. Ротор простіший, виготовлений лише з зубчастих кремнієвих сталевих ламінацій без обмоток або електронних компонентів. Ця 'пасивна конструкція ' є ключовою для високої надійності рішення.

Система обмотки повністю розташована на статорі і включає обмотки збудження та дві ортогональні вихідні обмотки (синусові та косинусні обмотки). Ці обмотки зосереджені та розподіляються відповідно до синусоїдальної картини, щоб забезпечити синусоїдальні характеристики вихідних сигналів. Зокрема, вихідні обмотки розташовані в конфігурації змінних та зворотних серій, ефективно придушуючи гармонічні перешкоди та вдосконалення чистоти сигналу.

Принцип позиціонування на основі зміни небажання

Принцип робочого рішення резольменту небажання обертається навколо магнітної провідності повітряної провідності . Коли синусоїдальна напруга змінного струму (як правило, 7 В при 1-10 кГц) застосовується до обмотки збудження, в статорі генерується чергування магнітного поля. Це магнітне поле проходить через повітряний зазор до ротора. Через наявність зубів ротора магнітне небажання (зворотна магнітна провідність) магнітного ланцюга циклічно змінюється з положенням ротора.

Зокрема, коли зуби ротора вирівнюються із зубами статора, небажання мінімізується, а магнітний потік максимізований. І навпаки, коли прорізи ротора вирівнюються із зубами статора, небажання максимально збільшується, а магнітний потік мінімізується. Для кожного кроку зуба ротор обертається, магнітна провідність повітряного зазору завершує повний цикл варіації. Ця модуляція магнітного поля збудження викликає сигнали напруги у вихідних обмотках, амплітуди яких співвідносяться з кутовим положенням ротора.

Математично, якщо напруга збудження становить E₁ = E₁msinωt, напруги двох вихідних обмоток можна виражати як:

· Синова обмотка Вихід: Eₛ = Eₛₘcosθsinωt

· Виведення обмотки косинусу: E_C = E_CMSINθSinωt

Тут θ являє собою механічний кут ротора, а ωiS кутова частота сигналу збудження. В ідеалі Eₛₘ та E_CM повинні бути рівними, але допуски виробництва можуть вводити помилки амплітуда, що вимагає калібрування або компенсації ланцюга.

Пари полюсів та точність вимірювання

резольменту Пари полюсів небажання є критичним параметром, що безпосередньо впливає на його точність та роздільну здатність вимірювання. Кількість пар полюсів відповідає кількості зубів ротора і визначає кут механічного обертання, необхідний для повного електричного сигнального циклу. Наприклад, роздільна здатність з 4 полюсними парами буде виробляти 4 електричні сигнальні цикли на механічне обертання, ефективно 'посилюючи ' механічний кут в коефіцієнт 4 для вимірювання.

Поширені вирішення небажання на ринку від 1 до 12 полюсних пар. Більш високий полюс теоретично дає можливість більш високої кутової роздільної здатності, при цьому 12 полюсних роздільників досягають ± 0,1 ° або кращої точності. Однак збільшення полюсних пар також підвищує складність обробки сигналів, що вимагає компромісу на основі вимог до застосування.

Цей метод вимірювання кута, заснований на зміні небажання та електромагнітній індукції, дозволяє резольційному розбудові стабільно працювати в широкому діапазоні температури (-55 ° C до +155 ° C), з оцінками захисту до IP67 або вище. Вони можуть протистояти сильним вібраціям та потрясінь, що робить їх ідеальними для вимогливих середовищ, таких як автомобільні, аерокосмічні та військові програми.

Методи обробки сигналів та обчислення кута

Аналогові сигнали Вихід за допомогою резолюційних ресурсів потребують спеціалізованих схем обробки для перетворення їх у корисну інформацію про цифровий кут. Цей процес передбачає складні алгоритми кондиціонування та декодування сигналів, які є критичними для досягнення високоточного позиціонування в системах вирішення.

Від аналогових сигналів до цифрових кутів

Сирі сигнали від роздільної здатності небажання - це дві синусоїди (sinθsinωt і cosθsinωt) модулюються кутом ротора. Витяг інформації про кут θ включає кілька етапів обробки. По-перше, сигнали проходять фільтрування смуги для видалення високочастотного шуму та низькочастотних перешкод. Далі, фазова демодуляція (або синхронна демодуляція) видаляє частоту носія (як правило, 10 кГц), що дає низькочастотні сигнали SINθ та Cosθ, що містить інформацію про кут.

Сучасні системи декодування, як правило, використовують цифрові сигнальні процесори (DSP) або спеціальні перетворювачі з рішучою та цифровою мірою (RDC) для обчислення кута. Ці процесори використовують алгоритми CORDIC (координат обертання цифрового комп'ютера) або операції Arctangent для перетворення сигналів Sinθ та Cosθ в цифрові значення кута. Наприклад, мікроконтролер DSPIC30F3013 оснащений вбудованим модулем АЦП для синхронної вибірки двох сигналів, а потім алгоритмів програмного забезпечення для обчислення точного кута.

Компенсація помилок та підвищення точності

У практичних додатках різні фактори можуть вводити помилки вимірювання, включаючи:

· Амплітудний дисбаланс : неоднакові амплітуди сигналів синуса та косинусу (Eₛₘ ≠ E_CM)

· Фазове відхилення : неідеальна різниця фази 90 ° між двома сигналами

· Гармонічне спотворення : спотворення сигналу внаслідок несінусоїдального розподілу магнітного поля

· Ортогональна помилка : кутове відхилення, спричинене неточною установкою обмотки

Для підвищення точності системи вдосконалені схеми декодування використовують різні методи компенсації. Наприклад, схеми автоматичного контролю посилення (AGC) врівноважують амплітуди двох сигналів, цифрові фільтри пригнічують гармонічні перешкоди, а алгоритми програмного забезпечення включають терміни компенсації помилок. Завдяки ретельному проектуванню та калібруванню, системи Resolver можуть досягти помилок кута в межах ± 0,1 °, відповідаючи вимогам найбільш високоточних додатків.

Тенденції нових технологій декодування

Успіхи в напівпровідниковій технології сприяють інноваціям в обробці сигналів Resolver. Традиційні дискретно-компонентні демодуляційні схеми поступово замінюються інтегрованими рішеннями . Деякі нові мікросхеми декодера інтегрують генератори сигналів збудження, схеми кондиціонування сигналів та одиниці цифрового розрахунку, значно спрощуючи проект системи.

Тим часом, визначене програмним забезпеченням декодування набирає популярності. Цей підхід використовує обчислювальну потужність високоефективних мікропроцесорів для впровадження більшості функцій обробки сигналів у програмному забезпеченні, пропонуючи більшу гнучкість та програму. Наприклад, параметри фільтру, алгоритми компенсації або навіть форматів вихідних даних можуть бути відрегульовані для індивідуальних рішень для вимірювання кута.

Варто зазначити, що система декодування є настільки ж важливою, як і сам резервувач. Добре розроблена схема декодування може повністю усвідомити потенціал продуктивності Resolver, тоді як низькоякісне розшифроване рішення може стати вузьким місцем усієї системи вимірювання. Тому, вибираючи рішення резолюцій, сумісність між датчиком та декодером повинна бути ретельно розглянута.

Переваги ефективності та сфери застосування резольментів

Завдяки їх унікальним принципам роботи та структурному дизайну, Resolution Rolters перевищує традиційні датчики позиції в декількох ключових показниках продуктивності. Ці переваги роблять їх кращим вибором для виявлення кута у багатьох вимогливих промислових програмах.

Комплексна перевага ефективності над традиційними датчиками

Порівняно з традиційними пристроями виявлення положення, такими як оптичні кодери та датчики залів, резольційні резолюції демонструють переваги продуктивності в цілому:

· Виняткова пристосованість до навколишнього середовища : стабільно працює при температурі від -55 ° C до +155 ° C, з рейтингами захисту до IP67 або вище, і може протистояти сильних коливань та потрясінь (наприклад, суворі середовища, такі як автомобільні двигуни).

· Безконтактний тривалий термін експлуатації : відсутність обмоток або пензлів на роторі виключає механічний знос, що дозволяє теоретичну тривалість життя десятків тисяч годин.

· Ультра-швидкісна відповідь : підтримує швидкість до 60 000 об / хв, що значно перевищує межі більшості оптичних кодерів.

· Вимірювання абсолютного положення : забезпечує абсолютну інформацію про кут, не вимагаючи опорної точки, надаючи дані положення негайно після живлення.

· Сильна здатність до інтерференцій : на основі електромагнітної індукції вона нечутлива до пилу, олії, вологості та зовнішніх магнітних полів.

Основні програми в нових енергетичних транспортних засобах

У новій промисловості енергетичних транспортних засобів вирішення небажання стали золотим стандартом для виявлення положення руху. Вони широко використовуються в системах управління двигуном приводу електромобілів (BEVS) та гібридних електромобілів (HEV), з ключовими функціями, включаючи:

· Виявлення положення ротора : забезпечує точну інформацію про кут ротора для векторного управління постійними синхронними двигунами магнітів (PMSMS).

· Вимірювання швидкості : обчислює швидкість двигуна від швидкості зміни кута, що дозволяє керувати швидкістю закритого циклу.

· Електричне гідропідсилювач керма (EPS) : Виявляє кут рульового колеса, щоб забезпечити точну допомогу на рульове управління.

Промислова автоматизація та спеціальні програми

Крім автомобільного сектору, роздільна здатність небажання також широко використовується в промисловій автоматизації:

· Машини з ЧПУ : Розташування шпинделя та вимірювання кута подачі осі.

· Роботні суглоби : точний контроль робототехнічних рук руки.

· Текстильна техніка : контроль натягу пряжі та виявлення кута обмотки.

· Машини для лиття під тиском : Моніторинг та управління положенням гвинта.

· Військові та аерокосмічні послуги : позиціонування радіолокаційної антени, контроль ракетних руля та інші додатки до крайнього середовища.

У високошвидкісному залізничному та залізничному транзиті резолюції небажання використовуються для швидкості тягового двигуна та виявлення положення, де їх висока надійність та функції без технічного обслуговування значно знижують витрати на життєвий цикл. Суворі середовища, такі як гірничі машини (наприклад, підземні транспортні транспортні засоби та двигуни конвеєра) все частіше приймають рішення про небажання замінювати традиційні датчики.

З появою промисловості 4.0 та розумним виробництвом, вирішення небажання розвивається у напрямку до більшої точності, менших розмірів та більшого інтелекту. Продукти наступного покоління будуть зосереджені на сумісності з інтегрованими конструкціями моторного гербокса, а також на розробці стійких до нафти та високотемпературними варіантами для задоволення потреб систем, що охоплюють нафту. Крім того, очікується, що бездротова передача та самодіагностичні можливості стануть майбутніми тенденціями, що ще більше розширює їх застосування.

Технічні виклики та майбутні тенденції для вирішення небажання

Незважаючи на видатні результати та надійність у різних галузях, вирішення небажання все ще стикаються з технічними викликами та демонструють чіткі напрямки інновацій.

Існуючі технічні вузькі місця та рішення

Високі вимоги до виготовлення точності є головним завданням для вирішення небажання. Точність обробки зубів статора, рівномірність розподілу розподілу та динамічний баланс ротора безпосередньо впливають на точність та продуктивність датчиків. Для високоточних резолюцій з декількома полюсними парами (наприклад, 12 полюсними парами), навіть помилки виробництва на рівні мікрона можуть призвести до неприйнятної амплітуди або фазових помилок. Рішення цього питання включають:

· Прийняття високоточних штампувальних форм та автоматизованих процесів ламінування для забезпечення послідовності та точності слотів зубів у ядрі.

· Введення аналізу магнітного поля кінцевих елементів для оптимізації конструкції магнітних ланцюгів та компенсації допусків виробництва.

· Розробка алгоритмів самокомпенсації для автоматичного виправлення притаманних помилок датчика під час обробки сигналів.

Ще одна проблема - складність інтеграції системи . Незважаючи на те, що сам роздільна здатність має просту структуру, повна система вимірювання включає такі підсистеми, як джерело живлення збудження, схеми кондиціонування сигналів та алгоритми розшифровки, які можуть стати вузькими місцями, якщо вони погано розроблені. Щоб вирішити це, галузь рухається до інтегрованих рішень :

· Інтеграція генераторів збудження, кондиціонування сигналу та розшифровка ланцюгів в єдину мікросхему для спрощення системи системи.

· Розробка стандартизованих інтерфейсів (наприклад, SPI, може) для безшовної інтеграції з основними контролерами.

· Надання комплексних наборів для розробки, включаючи довідкові конструкції, бібліотеки програмного забезпечення та інструменти калібрування.

Інноваційні вказівки та майбутні тенденції

Матеріальні інновації принесуть прориви продуктивності для резольційних рішень. Нові м'які магнітні композити (SMC) з тривимірними ізотропними магнітними властивостями можуть оптимізувати розподіл магнітного поля та зменшити спотворення гармоніки. Тим часом, високотемпературні ізоляційні матеріали та стійкі до корозії покриття розширить діапазон операційного середовища датчика.

Інтелект - це ще один критичний напрямок для майбутніх резольцій небажання. Інтегруючи мікропроцесори та комунікаційні інтерфейси, роздільники можуть досягти:

· Самодіагностичні функції : Моніторинг здоров'я датчиків у режимі реального часу та прогнозування тривалості життя.

· Адаптивна компенсація : Автоматичне коригування параметрів компенсації на основі змін навколишнього середовища (наприклад, температура).

· Мережеві інтерфейси : Підтримка протоколів розширених комунікацій, таких як промисловий Ethernet, сприяють інтеграції в системи промислового IoT (IIOT).

З точки зору розширення додатків , резольвали небажання просуваються у двох напрямках: до точних застосувань вищого класу (наприклад, обладнання для виробництва напівпровідників, медичних роботів), що вимагають більшої роздільної здатності та надійності, а також до більш економічних та широких застосувань (наприклад, домогосподарств, електроінструментів) через спрощені конструкції та масове виробництво для зменшення витрат.

Особливо примітною тенденцією є застосування резольційних рішень у нових енергетичних транспортних засобах нового покоління . У міру розвитку моторних систем до більш високої швидкості та інтеграції датчики положення повинні відповідати більш вимогливим вимогам:

· Підтримка надвисоких швидкостей, що перевищують 20 000 об / хв.

· Толерантність до температури вище 150 ° C.

· Сумісність із конструкціями герметизації нафтового охолодження.

· Менші розміри встановлення та легша вага.

Стандартизація та прогрес індустріалізації

У міру дозрівання технології 'Небажання', зусилля щодо стандартизації . також просуваються Китай встановив національні стандарти, такі як GB/T 31996-2015 Загальні технічні характеристики для резолюцій для регулювання показників продуктивності та методів тестування. З точки зору індустріалізації, технології Resolver Chitiів досягли міжнародних підвищених рівнів.

Передбачувано, що з технологічним прогресом та індустріалізацією вирішення небажання замінить традиційні датчики в більшій галузі, що стане основним рішенням для виявлення обертальних положень та надання критичної технічної підтримки промислової автоматизації та нових енергетичних транспортних засобів.
