Ang mga reluctance resolver, bilang mga high-precision angle sensor, ay gumaganap ng isang kailangang-kailangan na papel sa mga larangan tulad ng industriyal na automation, mga bagong sasakyang pang-enerhiya, at mga humanoid na robot. Nahaharap sa isang nakasisilaw na hanay ng mga modelo ng produkto sa merkado, ang pagpili ng tamang reluctance solver ay naging isang kinakailangang kasanayan para sa mga inhinyero. Magbibigay ang artikulong ito ng malalim na pagsusuri sa mga pangunahing punto sa pagpili para sa mga reluctance resolver, na tumutuon sa dalawang kritikal na parameter ng laki at bilang ng pares ng poste , na tumutulong sa iyong maunawaan ang epekto nito sa performance at kung paano gumawa ng pinakamahusay na pagpipilian batay sa sitwasyon ng aplikasyon. Mula sa mga ultra-thin na disenyo hanggang sa mga configuration ng high pole pair, mula sa temperature adaptability hanggang sa shock resistance, sistematikong ipakikilala namin ang iba't ibang salik na dapat isaalang-alang sa proseso ng pagpili at magbibigay ng mga tipikal na kaso ng aplikasyon upang matulungan kang mahanap ang pinakaangkop na solusyon sa mga kumplikadong hanay ng mga modelo ng produkto.
Pangkalahatang-ideya at Prinsipyo ng Paggawa ng mga Reluctance Resolver

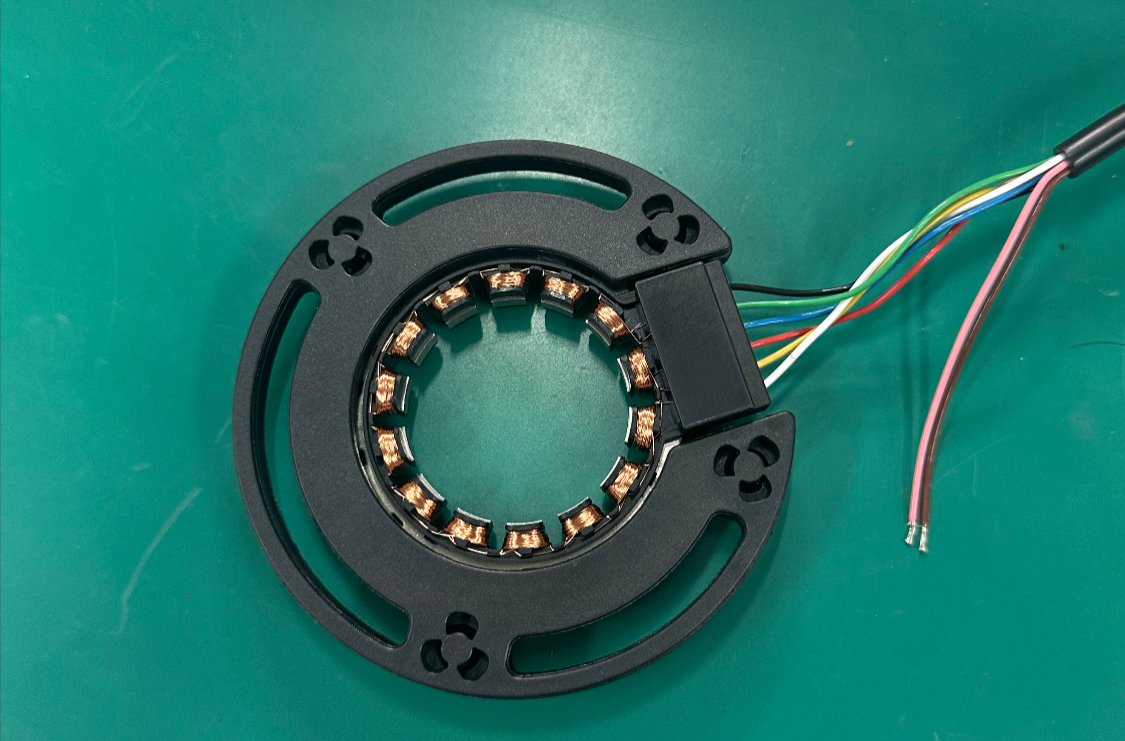

Ang reluctance resolver ay isang non-contact angle sensor batay sa magneto-resistive effect. Kino-convert nito ang mga anggulo ng pag-ikot ng mekanikal sa mga output ng signal ng kuryente sa pamamagitan ng prinsipyo ng electromagnetic coupling. Kung ikukumpara sa tradisyunal na mga solver ng sugat, ang mga reluctance resolver ay lalong pinapaboran sa mga modernong pang-industriyang aplikasyon dahil sa kanilang simpleng istraktura , na mataas ang pagiging maaasahan , at mga bentahe sa gastos . Ang mga sensor na ito ay maaaring gumana nang matatag sa loob ng malawak na hanay ng temperatura na -55°C hanggang +155°C, nagtatampok ng mataas na mga rating ng proteksyon, lumalaban sa vibration at shock, nakakamit ang pinakamataas na bilis na hanggang 60,000 RPM, at nag-aalok ng napakataas na pagiging maaasahan dahil sa kakulangan ng windings ng kanilang rotor.
Ang pangunahing prinsipyo ng pagtatrabaho ng isang reluctance resolver ay nagsasangkot ng paggamit ng kamag-anak na pag-ikot sa pagitan ng rotor at stator upang baguhin ang magnetic reluctance ng magnetic circuit, sa gayon ay nag-uudyok ng mga signal ng boltahe na nauugnay sa anggulo ng pag-ikot sa pangalawang windings. Kapag ang isang AC excitation current (karaniwang 7V, 10kHz) ay inilapat sa pangunahing paikot-ikot, ang isang alternating magnetic field ay itinatatag sa air gap. Ang istraktura ng salient pole ng rotor ay umiikot kasama ang shaft, na nagiging sanhi ng panaka-nakang pagbabago sa magnetic reluctance, na bumubuo naman ng dalawang sinusoidal at cosine signal na may 90° phase difference sa pangalawang windings. Sa pamamagitan ng pag-decode ng amplitude ratio o phase relationship ng dalawang signal na ito, ang absolute angular na posisyon ng rotor ay maaaring tiyak na matukoy.
Ang mga pangunahing bentahe ng mga reluctance resolver ay nasa kanilang non-contact sensing na katangian, na nag-aalis ng mga isyu sa pagsusuot ng brush at makabuluhang nagpapahaba ng buhay ng serbisyo; sabay-sabay, nagbibigay sila ng ganap na pagtukoy sa posisyon , inaalis ang pangangailangan para sa muling pag-uwi pagkatapos ng pagkawala ng kuryente; bukod pa rito, ang kanilang mataas na dynamic na kakayahan sa pagtugon (hanggang sa 10kHz o higit pa) ay ginagawa silang 非常适合 (napakaangkop - perpekto) para sa mga senaryo ng high-speed motion control. Ang mga katangiang ito ay gumagawa ng mga reluctance resolver na isang mainam na pagpipilian para sa mga application tulad ng mga servo system, robot joints, at electric vehicle traction motors.
Mga Pangunahing Salik sa Pagpili ng Sukat
Ang pagpili ng laki para sa mga reluctance resolver ay ang pangunahing pagsasaalang-alang sa proseso ng pagpili, na direktang nakakaapekto sa spatial na layout ng kagamitan at mechanical compatibility . Ang pangangailangan para sa miniaturization ng sensor sa mga modernong pang-industriya na application ay lumalaki, lalo na sa mga sitwasyong limitado sa espasyo tulad ng mga robot joint at electric vehicle motor, kung saan ang mga ultra-manipis at compact na disenyo ay kadalasang nagiging isang pangangailangan.
Mga Dimensyon at Paraan ng Pag-mount
Ang mga parameter ng laki ng mga reluctance resolver ay pangunahing kasama ang panlabas na diameter, panloob na diameter ng bore, at haba ng ehe. Ang mga karaniwang serye sa merkado, tulad ng 52 series, 132 series, at 215 series, ay kumakatawan sa iba't ibang mga detalye ng laki . Ang mga sumusunod na kadahilanan ay nangangailangan ng komprehensibong pagsasaalang-alang sa panahon ng pagpili:
· Mounting Space:
Sukatin ang mga three-dimensional na sukat ng available na espasyo upang matiyak na ang solver ay maaaring mai-install nang maayos nang hindi nakakasagabal sa iba pang mga bahagi. Ang mga application tulad ng robot joints ay kadalasang nangangailangan ng mga ultra-small na solver na may diameter na mas mababa sa 60mm.
· Pagtutugma ng Diameter ng Shaft:
Ang diameter ng inner bore ng solver ay dapat na eksaktong tumugma sa motor o equipment shaft. Ang sobrang laki ng bore ay nagiging sanhi ng hindi matatag na pag-mount, habang ang masyadong maliit ay pumipigil sa pagpupulong. Karaniwang nag-aalok ang mga karaniwang produkto ng maraming opsyon sa bore at maaari ring suportahan ang pagpapasadya.
· Haba ng Axial:
Sa mga application na may mga paghihigpit sa taas (hal., mga flat na motor), dapat piliin ang mga modelong may maiikling haba ng ehe. Ang ilang ultra-manipis na dinisenyong mga solver ay maaaring magkaroon ng isang axial height na kontrolado sa loob ng 15mm.
· Mounting Interface:
Kumpirmahin kung ang uri ng mounting flange ng solver (hal., pilot locating, threaded hole fixing) ay tugma sa host machine. Ang mga hindi tugmang interface ay humahantong sa pangangailangan para sa mga karagdagang adapter, pagtaas ng pagiging kumplikado at gastos ng system.
Mga Pagsasaalang-alang para sa Pag-angkop sa Kapaligiran
Ang pagpili ng laki ay dapat ding komprehensibong suriin kasabay ng mga espesyal na pangangailangan ng kapaligiran sa pagtatrabaho. Ang iba't ibang sitwasyon ng aplikasyon ay may iba't ibang pamantayan para sa kakayahang umangkop sa kapaligiran ng solver:
· Saklaw ng Temperatura:
Karaniwang sinusuportahan ng mga karaniwang reluctance na solver ang operating temperature range na -55°C hanggang +155°C, sapat para sa karamihan ng mga pang-industriyang aplikasyon. Gayunpaman, sa matinding kapaligiran (hal., aerospace o deep-well equipment), maaaring kailanganin ang mga espesyal na materyales o disenyo.
· Proteksyon Rating (IP):
Pumili ng naaangkop na IP rating batay sa mga antas ng alikabok at halumigmig sa kapaligiran ng aplikasyon. Ang mga maalikabok na kapaligiran tulad ng makinarya sa tela ay kadalasang nangangailangan ng IP54 o mas mataas, habang ang mga automotive na application ay maaaring mangailangan ng IP67.
· Paglaban sa Panginginig ng boses:
Para sa mga okasyong may malalakas na panginginig ng boses, gaya ng construction machinery o aerospace, dapat pumili ng mga modelong may reinforced structure.
· Kakayahang Bilis:
Ang tipikal na maximum na bilis para sa mga reluctance resolver ay 60,000 RPM, ngunit ang epekto ng centrifugal force sa istraktura ay dapat isaalang-alang sa mga praktikal na aplikasyon. Ang mga modelong sumailalim sa dynamic na pagbabalanse ay dapat mapili para sa mga high-speed na sitwasyon.
Mga Pagsasaalang-alang sa Laki para sa Mga Sitwasyon ng Espesyal na Application
Ang ilang mga espesyal na application ay may mga natatanging kinakailangan para sa laki ng solver, na nangangailangan ng partikular na atensyon:
· Mga Aplikasyon sa Panloob na Pag-mount:
Kapag ang solver ay kailangang itayo sa loob ng motor, ang magagamit na espasyo ay dapat na tumpak na sukatin, at ang epekto ng pag-aalis ng init ay isinasaalang-alang. Ang mga panloob na istruktura ay kadalasang gumagamit ng
mga frameless na disenyo upang mabawasan ang laki ng ehe.
· Humanoid Robot Joints:
Ang mga Humanoid robot joints ay may napakalimitadong espasyo at nangangailangan ng high-precision na kontrol. Ang mga supplier tulad ng Huaxuan Sensing ay partikular na bumuo ng mga small-size na solver na inangkop para sa mga robot joints, na makabuluhang binabawasan ang volume habang pinapanatili ang performance.
· Mga Automotive E-Drive System:
Ang mga traksyon ng motor na solver para sa mga bagong sasakyang pang-enerhiya ay kailangang makatiis sa mataas na temperatura at mataas na vibration na kapaligiran habang nakakatugon sa mga pamantayan ng pagiging maaasahan ng grado ng automotive. Ang ganitong mga application ay madalas na nangangailangan ng mga naka-customize na compact na disenyo.
Pagpili ng mga Pole Pairs at Performance Epekto
Ang bilang ng pares ng poste ay isa sa mga pangunahing parameter ng isang reluctance na solver, na direktang nakakaapekto sa ng sensor ng angular na resolusyon , katumpakan , at mga katangiang elektrikal . Ang bilang ng pares ng poste ay tumutukoy sa bilang ng mga pares ng magnetic pole sa rotor ng solver, na tinutukoy ang bilang ng mga de-koryenteng cycle na output sa bawat rebolusyon. Kasama sa karaniwang mga configuration ng pole pair para sa mga reluctance resolver sa market ang 2-pole pair, 3-pole pair, 4-pole pair, at 12-pole pair, atbp., na may iba't ibang pole pairs适应 (angkop para sa - suiting) iba't ibang pangangailangan sa aplikasyon.
Relasyon sa Pagitan ng Pole Pairs at Angular Resolution
Mayroong direktang ugnayan sa pagitan ng bilang ng pares ng poste at ang angular na resolusyon ng solver. Sa teoryang, ang isang pares ng n-pole na solver ay maaaring palakihin ang mekanikal na anggulo sa pamamagitan ng isang kadahilanan ng n para sa pagsukat, sa gayon ay pagpapabuti ng de-koryenteng angular na resolusyon. Ang tiyak na relasyon ay:
· Electrical Angle = Mechanical Angle × Pole Pair Count
· Angular Resolution Improvement Factor = Bilang ng Pares ng Pole
Halimbawa, pinalalaki ng 4-pole pair na solver ang mekanikal na anggulo ng 4 na beses, ibig sabihin, ang parehong sistema ng pagsukat ng kuryente ay makakamit ang mas mataas na epektibong resolusyon . Para sa mga application na nangangailangan ng high-precision position detection, gaya ng CNC machine tools o precision robot joints, ang pagpili ng solver na may mas mataas na bilang ng pole pair ay maaaring makabuluhang mapahusay ang katumpakan ng control system.
Gayunpaman, ang pagtaas ng bilang ng pares ng poste ay nagdudulot din ng ilang teknikal na hamon :
· Tumaas na pagiging kumplikado ng pagpoproseso ng signal, na nangangailangan ng mas mataas na pagganap ng mga decoding circuit.
· Ang mas mataas na frequency signal ay mas madaling kapitan ng ingay na interference.
· Mas mataas na mekanikal na mga kinakailangan sa katumpakan ng machining, pagtaas ng mga gastos sa pagmamanupaktura.
· Ang maximum na bilis ay maaaring limitado (dahil sa tumaas na pagkawala ng bakal).
Mga Karaniwang Sitwasyon ng Application para sa Iba't Ibang Pole Pairs
Ang pagpili ng bilang ng pares ng poste ay makabuluhang nag-iiba batay sa iba't ibang pangangailangan ng application para sa katumpakan at bilis:
· 2-Pole Pair Resolvers:
Angkop para sa mga application na hindi nangangailangan ng mataas na resolution ngunit nangangailangan
ng mataas na bilis , tulad ng ilang pang-industriya na bomba o fan. Ang mga solver na ito ay may simpleng istraktura, mas mababang gastos, at maaaring umabot sa maximum na bilis na 60,000 RPM.
· 4-Pole Pair Resolvers:
Isang pangkalahatang layunin na pagpipilian, pagbabalanse ng katumpakan at mga kinakailangan sa bilis, malawakang ginagamit sa makinarya ng tela, electronic cam, injection molding machine, at CNC machine tool.
· 12-Pole Pair Resolver:
Magbigay ng mas mataas na
angular na resolution , na angkop para sa mga precision servo system, kagamitang pangmilitar, at high-end na pang-industriyang automation na kagamitan. Ang pagbabago ng signal ng kuryente sa bawat mekanikal na anggulo ay mas makabuluhan para sa mga solver na ito, na tumutulong na mapabuti ang katumpakan ng kontrol.
· Mga Ultra-High Pole Pair Resolver:
Ang ilang mga espesyal na application (hal., astronomical na mga instrumento, precision measurement equipment) ay maaaring mangailangan ng mga configuration ng 16 pole pairs o mas mataas pa, kadalasang nangangailangan ng customized na disenyo para balansehin ang resolution at integridad ng signal.
Collaborative na Pagsasaalang-alang ng Pole Pairs sa Iba Pang Parameter
Ang pagpili ng bilang ng pares ng poste ay hindi maaaring gawin sa paghihiwalay; dapat itong masuri nang magkakasama sa iba pang mga parameter ng solver:
· Excitation Frequency:
Ang nominal na frequency ng excitation para sa karamihan ng mga reluctance resolver ay 10kHz. Kapag tumaas ang bilang ng pares ng poste, proporsyonal na tataas ang dalas ng signal ng output (Output Frequency = Pole Pairs × RPM). Dapat tiyakin na hindi ito lalampas sa kakayahan sa pagproseso ng resolver-to-digital converter (RDC's).
· Mga Tagapahiwatig ng Katumpakan:
Ang mga resolver na may mas mataas na bilang ng poste ay kadalasang may mas mataas na nominal na katumpakan (hal., ±30 arc-minuto kumpara sa ±60 arc-minuto).
· Phase Shift:
Ang mga katangian ng phase shift ay naiiba para sa mga solver na may iba't ibang mga pares ng poste, na maaaring makaapekto sa diskarte sa kompensasyon ng control system.
· Input Impedance:
Ang pagpapalit ng bilang ng pares ng poste ay nakakaapekto sa mga de-koryenteng parameter ng windings.
Patlang ng Industrial Automation
Sa kagamitang pang-industriya na automation, ang mga reluctance resolver ay pangunahing nagsasagawa ng feedback sa posisyon at mga function ng speed detection , na nagsisilbing mga pangunahing bahagi ng mga servo system:
· Mga CNC Machine Tool:
Ang high-precision machining ay nangangailangan ng mga solver na may mataas na angular na resolution at nauulit na katumpakan ng pagpoposisyon. Karaniwang pinipili ang mga modelong may 4 na pares ng poste o mas mataas. Ang mga pagsasaalang-alang sa laki ay nagsasangkot ng pagsasama sa servo motor, kung saan ang mga ultra-manipis na disenyo ay madalas na ginustong.
· Mga Injection Molding Machine:
Ang mga application na ito ay nagsasangkot ng mataas na ambient temperature at vibrations, na nangangailangan ng mga solver na may mahusay
na paglaban sa temperatura at
vibration resistance . Ang mga modelo na may mga medium na pares ng poste (2-4) ay may balanse sa pagitan ng katumpakan at gastos, at karaniwang kinakailangan ang isang rating ng proteksyon na IP54 o mas mataas.
· Mga Electronic Cam:
Ang mga electronic cam system, na pumapalit sa mga mechanical cam, ay umaasa sa mataas na dynamic response position detection. Ang delay-free na katangian ng mga reluctance resolver ay ginagawa silang isang mainam na pagpipilian, karaniwang gumagamit ng 4-pole pair na configuration para sa mahusay na motion curve control na kakayahan. Ang laki ay kailangang i-customize batay sa spatial na mga hadlang ng mekanismo ng cam.
Bagong Enerhiya na Larangan ng Sasakyan
Ang mga electric drive system ng mga electric at hybrid na sasakyan ay naglalagay ng mahigpit na pangangailangan sa mga solver, na nagtutulak sa mabilis na pag-unlad ng teknolohiya ng reluctance resolver:
· Mga Traction Motors:
Bilang mga pangunahing sensor sa mga de-koryenteng sasakyan, ang mga traction motor na solver ay kailangang makatiis sa mataas na temperatura at mataas na vibration na kapaligiran habang nakakatugon sa mga pamantayan ng pagiging maaasahan ng grado ng automotive. Ang 132 series (4-pole pair) at 52 series ay malawakang ginagamit ng mga domestic na bagong tagagawa ng sasakyan ng enerhiya. Ang kanilang operating temperature range na -55°C hanggang +155°C at ang speed capability na 60,000 RPM ay ganap na nakakatugon sa mga kinakailangan sa automotive drive.
· Power Steering Motors (EPS):
Ang mga steering system ay may napakataas na kinakailangan sa kaligtasan.
Ang dual redundancy na disenyo ay nagbibigay ng perpektong solusyon para sa mga naturang application. Ang disenyong ito ay nagbibigay-daan sa awtomatikong paglipat sa isang backup na paikot-ikot kung ang pangunahing paikot-ikot ay nabigo, na tinitiyak ang tuluy-tuloy na operasyon ng system. Ang mga compact na disenyo ay karaniwang ginagamit ayon sa sukat upang umangkop sa limitadong espasyo sa pag-install.
· Battery Cooling Pumps:
Ang mga auxiliary system na ito ay sensitibo sa gastos ngunit medyo mababa ang mga kinakailangan sa katumpakan. Ang 2-pole pair reluctance solver ay isang karaniwang pagpipilian dahil sa kanilang mataas na cost-effectiveness, at ang kanilang simpleng istraktura ay nagpapahusay din ng pagiging maaasahan sa mga likidong kapaligiran.
Mga Humanoid Robot at Espesyal na Aplikasyon
Sa mga nakalipas na taon, sa mga tagumpay sa teknolohiya ng bionic robot , ang mga reluctance resolver ay nakahanap ng mahahalagang sitwasyon ng aplikasyon sa umuusbong na larangang ito:
· Pagtuklas ng Pinagsanib na Posisyon:
Ang mga joint ng Humanoid robot ay nangangailangan ng napakataas na katumpakan ng posisyon at dynamic na pagtugon. Inililipat ng mga supplier ang teknolohiya ng automotive solver sa larangan ng robotics, na bumubuo ng mga espesyal na modelo ng pares ng high pole na may maliit na laki. Ang mga solver na ito ay maaaring magbigay ng real-time, tumpak na anggulo ng feedback kapag ang mga robot ay nagsasagawa ng mga mapaghamong paggalaw tulad ng paglukso o pag-roll.
· Force Control at Safety Monitoring:
Sa mga collaborative na robot (cobots), ang mga solver ay hindi lamang nagbibigay ng impormasyon sa posisyon ngunit nakikipagtulungan din sa mga force sensor upang makamit
ang kontrol sa kaligtasan . Sa pamamagitan ng pagsubaybay sa mga pagbabago sa magkasanib na posisyon sa real-time, mabilis na matutukoy ng system ang mga abnormal na pag-load o banggaan at mag-trigger ng mekanismo ng pagsara ng kaligtasan. Ang mga naturang application ay karaniwang nangangailangan ng mga configuration sa itaas ng 4 na pares ng poste para sa sapat na sensitivity.
· Kalawakan at Mga Espesyal na Robot:
Ang mga robot sa matinding kapaligiran, tulad ng mga manipulator ng spacecraft o deep-sea exploration equipment, ay nangangailangan ng mga espesyal na idinisenyong solver. Higit pa sa 常规 (conventional - standard) size at pole pair na pagsasaalang-alang, dapat bigyang pansin ang mga materyal na katangian tulad ng radiation resistance at pressure resistance. Ang mga application na ito ay madalas na nangangailangan ng ganap na na-customize na mga solusyon.
Proseso ng Pagpili at Mga Karaniwang Maling Palagay
Ang pagpili ng reluctance resolver ay isang teknikal na gawain na nangangailangan ng sistematikong pag-iisip at komprehensibong pagsusuri . Ang isang makatwirang proseso ng pagpili ay maaaring maiwasan ang maraming mga problema sa kasunod na mga aplikasyon. Kasabay nito, ang pag-unawa sa mga karaniwang maling kuru-kuro ay nakakatulong sa mga inhinyero na maiwasan ang mga pitfall at gumawa ng higit pang siyentipikong mga pagpipilian. Mula sa pagtukoy ng mga kinakailangan hanggang sa pagsubok sa pag-verify, ang bawat hakbang ay nangangailangan ng mahigpit na atensyon upang matiyak na ang napiling solver ay nakakamit ang pinakamainam na balanse sa pagitan ng pagganap, pagiging maaasahan, at gastos.
Sistematikong Proseso ng Pagpili
Karaniwang kasama sa isang kumpletong proseso ng pagpili ng reluctance resolver ang mga sumusunod na pangunahing hakbang:
1. Pagsusuri ng Kinakailangan sa Application
Tukuyin ang mekanikal na mga kondisyon ng pag-mount (space, shaft diameter, interface)
Tukuyin ang mga parameter ng paggalaw (speed range, acceleration)
Suriin ang mga kondisyon sa kapaligiran (temperatura, halumigmig, vibration, EMI)
Tukuyin ang mga kinakailangan sa katumpakan (resolution, linearity, repeatability)
Isaalang-alang ang mga pangangailangan sa kaligtasan at kalabisan (hal., para sa automotive, aerospace application)
2. Preliminary Parameter Screening
Tukuyin ang hanay ng laki batay sa mga hadlang sa espasyo (panlabas na lapad, haba)
Pumili ng bilang ng pares ng poste batay sa mga kinakailangan sa bilis at katumpakan
Isaalang-alang ang pagiging tugma ng electrical interface (boltahe ng paggulo, uri ng signal)
Suriin ang rating ng proteksyon at mga kinakailangan sa materyal
3. Pagsusuri ng Supplier at Teknikal na Solusyon
Ihambing ang mga karaniwang parameter ng produkto at mga kakayahan sa pag-customize ng iba't ibang mga tagagawa
Suriin ang pagkakumpleto ng teknikal na dokumentasyon (mga guhit, detalye, sertipikasyon)
I-verify ang katatagan ng supply chain at mga lead time ng paghahatid
Suriin ang gastos at pagiging epektibo sa gastos
4. Sample na Pagsubok at Pagpapatunay
Pagsusuri ng mekanikal na compatibility (mga sukat, pag-mount)
Pagsubok sa pagganap ng elektrikal (kalidad ng signal, katumpakan)
Pag-verify ng kakayahang umangkop sa kapaligiran (temperatura, halumigmig, vibration)
Pagtatasa ng buhay at pagiging maaasahan
5. Pangwakas na Desisyon at Dami ng Pagkuha
Tukuyin ang panghuling modelo batay sa komprehensibong resulta ng pagsubok
Kumpirmahin ang mga hakbang para sa pagkakapare-pareho ng kalidad ng supply ng batch
Magtatag ng pangmatagalang mga channel ng teknikal na suporta
Mga Karaniwang Maling Palagay sa Pagpili ng Sukat
Sa panahon ng proseso ng pagpili ng laki para sa mga solver sa pag-aatubili, madaling mahulog ang mga inhinyero sa mga sumusunod na maling akala:
· Hindi pinapansin ang Mounting Tolerances:
Isinasaalang-alang lamang ang theoretical size matching habang binabalewala ang mga aktwal na pagpapahintulot sa machining, na humahantong sa mga kahirapan sa pag-install. Inirerekomenda na magreserba ng naaangkop na clearance ng pagpupulong at isaalang-alang ang mga epekto ng thermal expansion.
· Over-Pursuit of Miniaturization:
Bagama't ang mga ultra-manipis na disenyo ay nakakatipid ng espasyo, maaari nilang isakripisyo
ang lakas ng istruktura at
pagganap ng pag-alis ng init . Ang halaga ng pagbabawas ng laki ay dapat na maingat na masuri sa mataas na bilis o mataas na temperatura na mga aplikasyon.
· Pagpapabaya sa Hinaharap na Pagpapanatili:
Ang pagpili ng sobrang siksik na paraan ng pag-mount ay maaaring magpalaki ng kahirapan sa pag-aayos sa ibang pagkakataon. Ang kaginhawahan ng paunang pag-install ay dapat na timbangin laban sa kabuuang halaga ng pagpapanatili ng lifecycle.
· Hindi Sapat na Interface Standardization:
Ang paggamit ng mga hindi karaniwang interface ay nagpapataas ng pagiging kumplikado ng system at kahirapan sa pamamahala ng mga ekstrang bahagi. Subukang pumili ng mga interface na pamantayan sa industriya o kahit man lang ay mag-standardize sa loob ng enterprise.
Mga Karaniwang Maling Palagay sa Pagpili ng Pole Pair
Ang mga karaniwang maling kuru-kuro ay umiiral din sa pagpili ng mga pares ng poste, na nangangailangan ng espesyal na atensyon:
· Blind Pursuit of High Pole Pairs:
Naniniwala na ang mga pares ng mas mataas na poste ay palaging mas mahusay. Sa katotohanan, ang mga pares ng mataas na poste ay nagpapataas ng kahirapan at gastos sa pagproseso ng signal, na nagreresulta sa pag-aaksaya sa mga application na hindi nangangailangan ng napakataas na katumpakan.
· Pagwawalang-bahala sa Mga Limitasyon ng Bilis:
Ang pagtaas ng mga pares ng poste ay nagpapataas ng dalas ng signal ng output, na maaaring lumampas sa kakayahan sa pagproseso ng solver-to-digital converter. Tiyakin na ang electronics ng system ay maaaring suportahan ang dalas ng signal sa pinakamataas na bilis para sa napiling bilang ng pares ng poste.
· Tinatanaw ang Mga Epekto sa Temperatura:
Ang mga katangian ng temperatura ng mga solver na may iba't ibang pares ng poste ay maaaring magkaiba; Ang pagpapahina ng signal sa mga high pole pair na modelo ay maaaring mas malinaw sa mga kapaligirang may mataas na temperatura. Ang pagkakapare-pareho ng pagganap sa buong hanay ng temperatura ay nangangailangan ng pag-verify.
· Pagwawalang-bahala sa Pagkakatugma ng System:
Ang pagpapalit ng bilang ng pares ng poste ay maaaring mangailangan ng mga pagsasaayos upang kontrolin ang mga parameter ng system (hal., mga setting ng filter, mga algorithm ng kompensasyon); kung hindi, maaari itong humantong sa pagkasira ng pagganap o kahit na kawalang-tatag.
Iba Pang Komprehensibong Pagsasaalang-alang
Higit pa sa dalawang pangunahing parameter ng laki at bilang ng pares ng poste, ang pagpili ng reluctance resolver ay dapat ding komprehensibong isaalang-alang ang mga sumusunod na salik:
· Pagtutugma ng Parameter ng Elektrisidad:
Ang boltahe ng paggulo (karaniwang 7V AC), dalas (karaniwang 10kHz), impedance ng input, atbp., ay kailangang tugma sa kasalukuyang sistema. Ang mga hindi pagkakatugma ay maaaring humantong sa mababang kalidad ng signal o ang pangangailangan para sa mga karagdagang circuit ng interface.
· Environmental adaptability:
Pumili ng naaangkop na mga marka ng temperatura (Industrial -20~85°C, Automotive -40~125°C, Militar -55~155°C), mga rating ng proteksyon (IP54, IP67, atbp.), at mga materyales (hal., corrosion-resistant coating) batay sa kapaligiran ng aplikasyon.
· Mga Pamantayan at Sertipikasyon:
Ang iba't ibang mga industriya ay may partikular na mga kinakailangan sa sertipikasyon (hal., AEC-Q200 para sa sasakyan, pagmamarka ng CE para sa mga kagamitang pang-industriya). Ang kakulangan ng mga kinakailangang sertipikasyon ay maaaring pumigil sa produkto mula sa pagpasok sa target na merkado.
· Teknikal na Suporta ng Supplier:
Ang isang mahusay na supplier ay hindi lamang makakapagbigay ng mga produkto kundi pati na rin sa mga serbisyong idinagdag sa halaga tulad ng
ng suporta sa pagpili ,
mga serbisyo sa pagpapasadya , at
pagsusuri sa pagkabigo.
Mga Tool sa Pagsuporta sa Desisyon sa Pagpili
Upang matulungan ang mga desisyon sa pagpili, maaaring gamitin ng mga inhinyero ang mga sumusunod na tool at pamamaraan:
· Talahanayan ng Paghahambing ng Parameter:
Ilista at ihambing ang mga pangunahing parameter (laki, pares ng poste, katumpakan, hanay ng temperatura, atbp.) ng mga modelo ng kandidato, gamit ang timbang na pagmamarka.
· Simulation Verification:
Gumamit ng mga tool tulad ng MATLAB/Simulink upang gayahin ang pagganap ng solver sa target na system at mahulaan ang mga potensyal na isyu.
· Modelo ng Pagsusuri ng Gastos:
Isaalang-alang hindi lamang ang gastos sa pagkuha kundi pati na rin ang kabuuang mga gastos sa lifecycle kabilang ang pag-install, pagpapanatili, mga ekstrang bahagi, at mga potensyal na pagkawala ng downtime.
· Prototype Test Platform:
Mag-set up ng isang kinatawan na kapaligiran ng pagsubok upang patunayan ang mga modelo ng kandidato sa ilalim ng aktwal na mga kondisyon ng operating, pagkolekta ng data ng pagganap upang suportahan ang panghuling desisyon.
Sa mga teknolohikal na pagsulong, ang disenyo at mga proseso ng pagmamanupaktura ng mga reluctance solver ay patuloy na nagbabago. Walang pinakamahusay na pagpipilian na 'one-size-fits-all', tanging ang solusyon na pinakaangkop para sa partikular na aplikasyon. Sa pamamagitan ng pagsunod sa isang sistematikong proseso ng pagpili, pag-iwas sa mga karaniwang maling kuru-kuro, at komprehensibong pagsasaalang-alang. teknikal, gastos, at supply chain na mga kadahilanan, maaari mong piliin ang pinakaangkop na reluctance solver para sa iyong proyekto.
