चुंबकीय अनिच्छा रिज़ॉल्वर के लिए चयन गाइड

उच्च परिशुद्धता कोण सेंसर के रूप में अनिच्छा रिज़ॉल्वर, औद्योगिक स्वचालन, नई ऊर्जा वाहनों और ह्यूमनॉइड रोबोट जैसे क्षेत्रों में एक अपरिहार्य भूमिका निभाते हैं। बाजार में उत्पाद मॉडलों की चमकदार श्रृंखला का सामना करते हुए, सही अनिच्छा समाधानकर्ता का चयन करना इंजीनियरों के लिए एक आवश्यक कौशल बन गया है। यह आलेख अनिच्छा रिज़ॉल्वर के लिए प्रमुख चयन बिंदुओं का गहन विश्लेषण प्रदान करेगा, जो आकार और पोल जोड़ी गिनती के दो महत्वपूर्ण मापदंडों पर ध्यान केंद्रित करेगा , जिससे आपको प्रदर्शन पर उनके प्रभाव को समझने और एप्लिकेशन परिदृश्य के आधार पर सबसे अच्छा विकल्प बनाने में मदद मिलेगी। अल्ट्रा-थिन डिज़ाइन से लेकर उच्च पोल जोड़ी कॉन्फ़िगरेशन तक, तापमान अनुकूलन क्षमता से लेकर शॉक प्रतिरोध तक, हम चयन प्रक्रिया के दौरान विचार करने के लिए व्यवस्थित रूप से विभिन्न कारकों को पेश करेंगे और उत्पाद मॉडलों की जटिल श्रृंखला के बीच सबसे उपयुक्त समाधान खोजने में आपकी मदद करने के लिए विशिष्ट एप्लिकेशन केस प्रदान करेंगे।

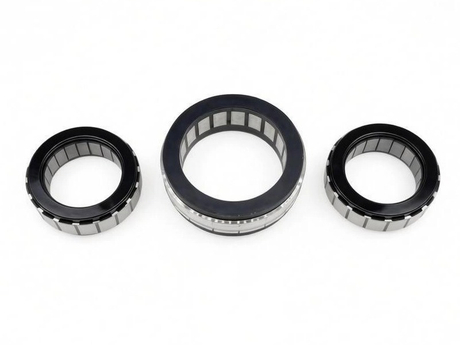

अनिच्छा रिज़ॉल्वर का अवलोकन और कार्य सिद्धांत

अनिच्छा रिज़ॉल्वर मैग्नेटो-प्रतिरोधक प्रभाव पर आधारित एक गैर-संपर्क कोण सेंसर है। यह विद्युत चुम्बकीय युग्मन के सिद्धांत के माध्यम से यांत्रिक घूर्णन कोणों को विद्युत सिग्नल आउटपुट में परिवर्तित करता है। पारंपरिक घाव रिज़ॉल्वर की तुलना में, आधुनिक औद्योगिक अनुप्रयोगों में अनिच्छा रिज़ॉल्वर को उनकी के कारण तेजी से पसंद किया जा रहा है सरल संरचना , , उच्च विश्वसनीयता और लागत लाभ । ये सेंसर -55°C से +155°C की विस्तृत तापमान सीमा के भीतर स्थिर रूप से काम कर सकते हैं, उच्च सुरक्षा रेटिंग प्रदान करते हैं, कंपन और झटके का प्रतिरोध करते हैं, 60,000 RPM तक की अधिकतम गति प्राप्त करते हैं, और अपने रोटर में वाइंडिंग की कमी के कारण अत्यधिक उच्च विश्वसनीयता प्रदान करते हैं।

अनिच्छा रिज़ॉल्वर के मूल कार्य सिद्धांत में सापेक्ष रोटेशन का उपयोग करना शामिल है, जिससे द्वितीयक वाइंडिंग में रोटेशन कोण से संबंधित वोल्टेज सिग्नल उत्पन्न होते हैं। चुंबकीय सर्किट की चुंबकीय अनिच्छा को बदलने के लिए रोटर और स्टेटर के बीच जब एक एसी उत्तेजना धारा (आमतौर पर 7V, 10kHz) प्राथमिक वाइंडिंग पर लागू की जाती है, तो वायु अंतराल में एक वैकल्पिक चुंबकीय क्षेत्र स्थापित होता है। रोटर की मुख्य ध्रुव संरचना शाफ्ट के साथ घूमती है, जिससे चुंबकीय अनिच्छा में आवधिक परिवर्तन होता है, जो बदले में द्वितीयक वाइंडिंग में 90 डिग्री चरण अंतर के साथ दो साइनसॉइडल और कोसाइन सिग्नल उत्पन्न करता है। इन दो संकेतों के आयाम अनुपात या चरण संबंध को डिकोड करके, पूर्ण कोणीय स्थिति को सटीक रूप से निर्धारित किया जा सकता है। रोटर की

अनिच्छा रिज़ॉल्वर का मुख्य लाभ उनकी गैर-संपर्क संवेदन विशेषता में निहित है, जो ब्रश पहनने की समस्याओं को समाप्त करता है और सेवा जीवन को महत्वपूर्ण रूप से बढ़ाता है; साथ ही, वे पूर्ण स्थिति का पता लगाने की सुविधा प्रदान करते हैं; बिजली की हानि के बाद पुनः घर लौटने की आवश्यकता को समाप्त करते हुए, इसके अलावा, उनकी उच्च गतिशील प्रतिक्रिया क्षमता (10kHz या अधिक तक) उन्हें उच्च गति गति नियंत्रण परिदृश्यों के लिए बहुत उपयुक्त (बहुत उपयुक्त - आदर्श) बनाती है। ये विशेषताएँ अनिच्छा रिज़ॉल्वर को सर्वो सिस्टम, रोबोट जोड़ों और इलेक्ट्रिक वाहन ट्रैक्शन मोटर्स जैसे अनुप्रयोगों के लिए एक आदर्श विकल्प बनाती हैं।

आकार चयन में मुख्य कारक

अनिच्छा रिज़ॉल्वर के लिए आकार का चयन चयन प्रक्रिया में प्राथमिक विचार है, जो सीधे उपकरण के स्थानिक लेआउट और यांत्रिक अनुकूलता को प्रभावित करता है । आधुनिक औद्योगिक अनुप्रयोगों में सेंसर लघुकरण की मांग बढ़ रही है, विशेष रूप से रोबोट जोड़ों और इलेक्ट्रिक वाहन मोटर्स जैसे अंतरिक्ष-बाधित परिदृश्यों में, जहां अल्ट्रा-पतली, कॉम्पैक्ट डिजाइन अक्सर एक आवश्यकता बन जाती है।

आयाम और माउंटिंग के तरीके

अनिच्छा रिज़ॉल्वर के आकार मापदंडों में मुख्य रूप से बाहरी व्यास, आंतरिक बोर व्यास और अक्षीय लंबाई शामिल हैं। बाज़ार में सामान्य शृंखलाएँ, जैसे कि 52 शृंखला, 132 शृंखला, और 215 शृंखला, विभिन्न आकार विनिर्देशों का प्रतिनिधित्व करती हैं । चयन के दौरान निम्नलिखित कारकों पर व्यापक विचार की आवश्यकता है:

· माउंटिंग स्पेस:

उपलब्ध स्थान के त्रि-आयामी आयामों को मापें ताकि यह सुनिश्चित हो सके कि रिज़ॉल्वर को अन्य घटकों के साथ हस्तक्षेप किए बिना आसानी से स्थापित किया जा सके। रोबोट जोड़ों जैसे अनुप्रयोगों के लिए अक्सर 60 मिमी से कम व्यास वाले अल्ट्रा-छोटे रिज़ॉल्वर की आवश्यकता होती है।

· शाफ्ट व्यास मिलान:

रिज़ॉल्वर का आंतरिक बोर व्यास मोटर या उपकरण शाफ्ट से सटीक रूप से मेल खाना चाहिए। बहुत बड़ा बोर अस्थिर माउंटिंग का कारण बनता है, जबकि बहुत छोटा बोर असेंबली को रोकता है। मानक उत्पाद आमतौर पर कई बोर विकल्प प्रदान करते हैं और अनुकूलन का भी समर्थन कर सकते हैं।

· अक्षीय लंबाई:

ऊंचाई प्रतिबंध वाले अनुप्रयोगों (उदाहरण के लिए, फ्लैट मोटर्स) में, छोटी अक्षीय लंबाई वाले मॉडल को चुना जाना चाहिए। कुछ अति-पतली डिज़ाइन वाले रिज़ॉल्वर की अक्षीय ऊंचाई 15 मिमी के भीतर नियंत्रित हो सकती है।

· माउंटिंग इंटरफ़ेस:

पुष्टि करें कि क्या रिज़ॉल्वर का माउंटिंग फ़्लैंज प्रकार (उदाहरण के लिए, पायलट लोकेटिंग, थ्रेडेड होल फिक्सिंग) होस्ट मशीन के साथ संगत है। असंगत इंटरफ़ेस के कारण अतिरिक्त एडेप्टर की आवश्यकता होती है, जिससे सिस्टम जटिलता और लागत बढ़ जाती है।

पर्यावरणीय अनुकूलनशीलता के लिए विचार

के साथ आकार चयन का भी व्यापक मूल्यांकन किया जाना चाहिए । विशेष आवश्यकताओं कार्य वातावरण की विभिन्न एप्लिकेशन परिदृश्यों में रिज़ॉल्वर की पर्यावरणीय अनुकूलनशीलता के लिए अलग-अलग मानक होते हैं:

· तापमान रेंज:

मानक अनिच्छा रिज़ॉल्वर आमतौर पर -55°C से +155°C के ऑपरेटिंग तापमान रेंज का समर्थन करते हैं, जो अधिकांश औद्योगिक अनुप्रयोगों के लिए पर्याप्त है। हालाँकि, चरम वातावरण (उदाहरण के लिए, एयरोस्पेस या डीप-वेल उपकरण) में, विशेष सामग्री या डिज़ाइन की आवश्यकता हो सकती है।

· सुरक्षा रेटिंग (आईपी):

अनुप्रयोग वातावरण में धूल और नमी के स्तर के आधार पर एक उपयुक्त आईपी रेटिंग चुनें। कपड़ा मशीनरी जैसे धूल भरे वातावरण में अक्सर IP54 या उच्चतर की आवश्यकता होती है, जबकि ऑटोमोटिव अनुप्रयोगों के लिए IP67 की आवश्यकता हो सकती है।

· कंपन प्रतिरोध:

मजबूत कंपन वाले अवसरों के लिए, जैसे निर्माण मशीनरी या एयरोस्पेस, प्रबलित संरचनाओं वाले मॉडल का चयन किया जाना चाहिए।

· गति क्षमता:

अनिच्छा रिज़ॉल्वर के लिए सामान्य अधिकतम गति 60,000 आरपीएम है, लेकिन व्यावहारिक अनुप्रयोगों में संरचना पर केन्द्रापसारक बल के प्रभाव पर विचार किया जाना चाहिए। जिन मॉडलों में गतिशील संतुलन आया है उन्हें उच्च गति परिदृश्यों के लिए चुना जाना चाहिए।

विशेष अनुप्रयोग परिदृश्यों के लिए आकार संबंधी विचार

कुछ विशेष अनुप्रयोगों में रिज़ॉल्वर आकार के लिए विशिष्ट आवश्यकताएं होती हैं, जिन पर विशेष ध्यान देने की आवश्यकता होती है:

· आंतरिक माउंटिंग अनुप्रयोग:

जब रिज़ॉल्वर को मोटर के अंदर बनाने की आवश्यकता होती है, तो उपलब्ध स्थान को सटीक रूप से मापा जाना चाहिए, और गर्मी अपव्यय के प्रभाव पर विचार किया जाना चाहिए। आंतरिक संरचनाएं अक्सर फ़्रेमलेस डिज़ाइन का उपयोग करती हैं। अक्षीय आकार को कम करने के लिए

· ह्यूमनॉइड रोबोट जोड़:

ह्यूमनॉइड रोबोट जोड़ों में बेहद सीमित स्थान होता है और उन्हें उच्च-सटीक नियंत्रण की आवश्यकता होती है। हुआक्सुआन सेंसिंग जैसे आपूर्तिकर्ताओं ने विशेष रूप से रोबोट जोड़ों के लिए अनुकूलित छोटे आकार के रिज़ॉल्वर विकसित किए हैं, जो प्रदर्शन को बनाए रखते हुए वॉल्यूम को काफी कम करते हैं।

· ऑटोमोटिव ई-ड्राइव सिस्टम:

नई ऊर्जा वाहनों के लिए ट्रैक्शन मोटर रिज़ॉल्वर को ऑटोमोटिव-ग्रेड विश्वसनीयता मानकों को पूरा करते हुए उच्च तापमान और उच्च कंपन वातावरण का सामना करने की आवश्यकता होती है। ऐसे अनुप्रयोगों के लिए अक्सर अनुकूलित कॉम्पैक्ट डिज़ाइन की आवश्यकता होती है।

ध्रुव युग्मों का चयन और प्रदर्शन प्रभाव

ध्रुव जोड़ी गिनती अनिच्छा रिज़ॉल्वर के मुख्य मापदंडों में से एक है, जो सीधे सेंसर की कोणीय रिज़ॉल्यूशन , सटीकता और विद्युत विशेषताओं को प्रभावित करती है । ध्रुव जोड़ी गणना रिज़ॉल्वर के रोटर पर चुंबकीय ध्रुव जोड़े की संख्या को संदर्भित करती है, जो प्रति क्रांति विद्युत चक्र आउटपुट की संख्या निर्धारित करती है। बाजार में अनिच्छा रिज़ॉल्वर के लिए सामान्य पोल जोड़ी कॉन्फ़िगरेशन में 2-पोल जोड़ी, 3-पोल जोड़ी, 4-पोल जोड़ी, और 12-पोल जोड़ी आदि शामिल हैं, अलग-अलग पोल जोड़ी के साथ (उपयुक्त - उपयुक्त) विभिन्न अनुप्रयोग आवश्यकताओं के साथ।

ध्रुव जोड़े और कोणीय संकल्प के बीच संबंध

है । सीधा संबंध ध्रुव युग्म गणना और रिज़ॉल्वर के कोणीय रिज़ॉल्यूशन के बीच सैद्धांतिक रूप से, एक एन-पोल जोड़ी रिज़ॉल्वर माप के लिए यांत्रिक कोण को n के कारक से बढ़ा सकता है, जिससे विद्युत कोणीय रिज़ॉल्यूशन में सुधार होता है। विशिष्ट संबंध है:

· विद्युत कोण = यांत्रिक कोण × ध्रुव युग्म गणना

· कोणीय विभेदन सुधार कारक = ध्रुव युग्म गणना

उदाहरण के लिए, एक 4-पोल जोड़ी रिज़ॉल्वर यांत्रिक कोण को 4 गुना बढ़ा देता है, जिसका अर्थ है कि वही विद्युत माप प्रणाली उच्च प्रभावी रिज़ॉल्यूशन प्राप्त कर सकती है । उच्च परिशुद्धता स्थिति का पता लगाने की आवश्यकता वाले अनुप्रयोगों के लिए, जैसे कि सीएनसी मशीन टूल्स या सटीक रोबोट जोड़ों, उच्च पोल जोड़ी गिनती के साथ रिज़ॉल्वर चुनने से सिस्टम नियंत्रण सटीकता में काफी वृद्धि हो सकती है।

हालाँकि, पोल जोड़ी की गिनती बढ़ाने से कुछ तकनीकी चुनौतियाँ भी आती हैं :

· सिग्नल प्रोसेसिंग जटिलता में वृद्धि, उच्च प्रदर्शन वाले डिकोडिंग सर्किट की आवश्यकता।

· उच्च आवृत्ति सिग्नल शोर हस्तक्षेप के प्रति अधिक संवेदनशील होते हैं।

· उच्च यांत्रिक मशीनिंग परिशुद्धता आवश्यकताओं, विनिर्माण लागत में वृद्धि।

· अधिकतम गति सीमित हो सकती है (लोहे की बढ़ती हानि के कारण)।

विभिन्न ध्रुव युग्मों के लिए विशिष्ट अनुप्रयोग परिदृश्य

सटीकता और गति के लिए एप्लिकेशन की विभिन्न आवश्यकताओं के आधार पर पोल जोड़ी गिनती का विकल्प काफी भिन्न होता है:

· 2-पोल पेयर रिज़ॉल्वर:

उन अनुप्रयोगों के लिए उपयुक्त जिन्हें उच्च रिज़ॉल्यूशन की आवश्यकता नहीं होती है लेकिन उच्च गति की आवश्यकता होती है , जैसे कुछ औद्योगिक पंप या पंखे। इन रिज़ॉल्वरों की संरचना सरल है, लागत कम है और ये 60,000 आरपीएम की अधिकतम गति तक पहुंच सकते हैं।

· 4-पोल जोड़ी रिज़ॉल्वर:

एक सामान्य प्रयोजन विकल्प, सटीकता और गति आवश्यकताओं को संतुलित करता है, व्यापक रूप से कपड़ा मशीनरी, इलेक्ट्रॉनिक कैम, इंजेक्शन मोल्डिंग मशीन और सीएनसी मशीन टूल्स में उपयोग किया जाता है।

· 12-पोल जोड़ी रिज़ॉल्वर:

उच्च कोणीय रिज़ॉल्यूशन प्रदान करते हैं , जो सटीक सर्वो सिस्टम, सैन्य उपकरण और उच्च-स्तरीय औद्योगिक स्वचालन उपकरण के लिए उपयुक्त हैं। इन रिज़ॉल्वर के लिए प्रति यांत्रिक कोण पर विद्युत संकेत परिवर्तन अधिक महत्वपूर्ण है, जो नियंत्रण सटीकता में सुधार करने में मदद करता है।

· अल्ट्रा-हाई पोल पेयर रिज़ॉल्वर:

कुछ विशेष अनुप्रयोगों (उदाहरण के लिए, खगोलीय उपकरण, सटीक माप उपकरण) को 16 पोल जोड़े या उससे भी अधिक के कॉन्फ़िगरेशन की आवश्यकता हो सकती है, आमतौर पर रिज़ॉल्यूशन और सिग्नल अखंडता को संतुलित करने के लिए अनुकूलित डिज़ाइन की आवश्यकता होती है।

अन्य पैरामीटरों के साथ ध्रुव युग्मों पर सहयोगात्मक विचार

ध्रुव युग्म गणना का चयन अलग से नहीं किया जा सकता; इसका मूल्यांकन अन्य रिज़ॉल्वर मापदंडों के साथ सहयोगात्मक रूप से किया जाना चाहिए:

· उत्तेजना आवृत्ति:

अधिकांश अनिच्छा रिज़ॉल्वर के लिए नाममात्र उत्तेजना आवृत्ति 10kHz है। जब पोल जोड़ी की गिनती बढ़ती है, तो आउटपुट सिग्नल आवृत्ति आनुपातिक रूप से बढ़ जाती है (आउटपुट फ्रीक्वेंसी = पोल जोड़ी × आरपीएम)। यह सुनिश्चित किया जाना चाहिए कि यह रिज़ॉल्वर-टू-डिजिटल कनवर्टर (आरडीसी) की प्रसंस्करण क्षमता से अधिक न हो।

· सटीकता संकेतक:

उच्च पोल गणना वाले रिज़ॉल्वर में अक्सर उच्च नाममात्र सटीकता होती है (उदाहरण के लिए, ±30 आर्क-मिनट बनाम ±60 आर्क-मिनट)।

· चरण शिफ्ट:

विभिन्न पोल जोड़े वाले रिज़ॉल्वर के लिए चरण शिफ्ट विशेषताएँ भिन्न होती हैं, जो नियंत्रण प्रणाली की क्षतिपूर्ति रणनीति को प्रभावित कर सकती हैं।

· इनपुट प्रतिबाधा:

पोल जोड़ी गिनती बदलने से वाइंडिंग के विद्युत पैरामीटर प्रभावित होते हैं।

औद्योगिक स्वचालन क्षेत्र

औद्योगिक स्वचालन उपकरण में, अनिच्छा रिज़ॉल्वर मुख्य रूप से स्थिति प्रतिक्रिया और गति का पता लगाने के कार्य करते हैं, जो सर्वो सिस्टम के मुख्य घटकों के रूप में कार्य करते हैं:

· सीएनसी मशीन टूल्स:

उच्च परिशुद्धता मशीनिंग के लिए उच्च कोणीय रिज़ॉल्यूशन और दोहराने योग्य स्थिति सटीकता वाले रिज़ॉल्वर की आवश्यकता होती है। आमतौर पर 4 पोल जोड़े या उससे अधिक वाले मॉडल चुने जाते हैं। आकार के विचार में सर्वो मोटर के साथ एकीकरण शामिल है, जहां अल्ट्रा-थिन डिज़ाइन को अक्सर पसंद किया जाता है।

· इंजेक्शन मोल्डिंग मशीनें:

इन अनुप्रयोगों में उच्च परिवेश तापमान और कंपन शामिल होते हैं, जिसके लिए अच्छे तापमान प्रतिरोध और कंपन प्रतिरोध वाले रिज़ॉल्वर की आवश्यकता होती है । मध्यम पोल जोड़े (2-4) वाले मॉडल सटीकता और लागत के बीच संतुलन बनाते हैं, और आमतौर पर आईपी54 या उससे ऊपर की सुरक्षा रेटिंग की आवश्यकता होती है।

· इलेक्ट्रॉनिक कैम:

इलेक्ट्रॉनिक कैम सिस्टम, जो यांत्रिक कैम की जगह लेते हैं, उच्च गतिशील प्रतिक्रिया स्थिति का पता लगाने पर भरोसा करते हैं। अनिच्छा रिज़ॉल्वर की विलंब-मुक्त विशेषता उन्हें एक आदर्श विकल्प बनाती है, आमतौर पर अच्छी गति वक्र नियंत्रण क्षमता के लिए 4-पोल जोड़ी कॉन्फ़िगरेशन का उपयोग किया जाता है। कैम तंत्र की स्थानिक बाधाओं के आधार पर आकार को अनुकूलित करने की आवश्यकता है।

नवीन ऊर्जा वाहन क्षेत्र

इलेक्ट्रिक और हाइब्रिड वाहनों के इलेक्ट्रिक ड्राइव सिस्टम रिज़ॉल्वर पर कड़ी मांग रखते हैं , जिससे अनिच्छा रिज़ॉल्वर तकनीक का तेजी से विकास हो रहा है:

· ट्रैक्शन मोटर्स:

इलेक्ट्रिक वाहनों में मुख्य सेंसर के रूप में, ट्रैक्शन मोटर रिज़ॉल्वर को ऑटोमोटिव-ग्रेड विश्वसनीयता मानकों को पूरा करते हुए उच्च तापमान और उच्च कंपन वातावरण का सामना करने की आवश्यकता होती है। 132 श्रृंखला (4-पोल जोड़ी) और 52 श्रृंखला का व्यापक रूप से घरेलू नई ऊर्जा वाहन निर्माताओं द्वारा उपयोग किया जाता है। उनकी ऑपरेटिंग तापमान सीमा -55°C से +155°C और 60,000 RPM की गति क्षमता पूरी तरह से ऑटोमोटिव ड्राइव आवश्यकताओं को पूरा करती है।

· पावर स्टीयरिंग मोटर्स (ईपीएस):

स्टीयरिंग सिस्टम में अत्यधिक सुरक्षा आवश्यकताएं होती हैं। दोहरी अतिरेक डिज़ाइन ऐसे अनुप्रयोगों के लिए एक आदर्श समाधान प्रदान करता है। यदि प्राथमिक वाइंडिंग विफल हो जाती है, तो यह डिज़ाइन बैकअप वाइंडिंग पर स्वचालित स्विचिंग की अनुमति देता है, जिससे सिस्टम का निरंतर संचालन सुनिश्चित होता है। सीमित स्थापना स्थान के अनुकूल होने के लिए कॉम्पैक्ट डिज़ाइन का उपयोग आमतौर पर आकार के अनुसार किया जाता है।

· बैटरी कूलिंग पंप:

ये सहायक प्रणालियाँ लागत के प्रति संवेदनशील हैं लेकिन इनमें सटीकता की आवश्यकताएँ अपेक्षाकृत कम हैं। 2-पोल जोड़ी अनिच्छा रिज़ॉल्वर अपनी उच्च लागत-प्रभावशीलता के कारण एक आम पसंद हैं, और उनकी सरल संरचना तरल वातावरण में विश्वसनीयता भी बढ़ाती है।

ह्यूमनॉइड रोबोट और विशेष अनुप्रयोग

हाल के वर्षों में, बायोनिक रोबोट प्रौद्योगिकी में सफलताओं के साथ, अनिच्छा समाधानकर्ताओं को इस उभरते क्षेत्र में महत्वपूर्ण अनुप्रयोग परिदृश्य मिले हैं:

· संयुक्त स्थिति का पता लगाना:

ह्यूमनॉइड रोबोट जोड़ों को अत्यधिक उच्च स्थिति सटीकता और गतिशील प्रतिक्रिया की आवश्यकता होती है। आपूर्तिकर्ता ऑटोमोटिव रिज़ॉल्वर तकनीक को रोबोटिक्स क्षेत्र में स्थानांतरित कर रहे हैं, विशेष छोटे आकार, उच्च पोल जोड़ी मॉडल विकसित कर रहे हैं। जब रोबोट कूदने या लुढ़कने जैसी चुनौतीपूर्ण गतिविधियाँ करते हैं तो ये रिज़ॉल्वर वास्तविक समय, सटीक कोण प्रतिक्रिया प्रदान कर सकते हैं।

· बल नियंत्रण और सुरक्षा निगरानी:

सहयोगी रोबोट (कोबोट) में, रिज़ॉल्वर न केवल स्थिति की जानकारी प्रदान करते हैं बल्कि सुरक्षा नियंत्रण प्राप्त करने के लिए बल सेंसर के साथ भी काम करते हैं । वास्तविक समय में संयुक्त स्थिति परिवर्तनों की निगरानी करके, सिस्टम असामान्य भार या टकराव की तुरंत पहचान कर सकता है और एक सुरक्षा शटडाउन तंत्र को ट्रिगर कर सकता है। ऐसे अनुप्रयोगों के लिए आमतौर पर पर्याप्त संवेदनशीलता के लिए 4 पोल जोड़े से ऊपर कॉन्फ़िगरेशन की आवश्यकता होती है।

· अंतरिक्ष और विशेष रोबोट:

चरम वातावरण में रोबोट, जैसे अंतरिक्ष यान मैनिपुलेटर या गहरे समुद्र में अन्वेषण उपकरण, को विशेष रूप से डिज़ाइन किए गए रिज़ॉल्वर की आवश्यकता होती है। पारंपरिक (पारंपरिक - मानक) आकार और ध्रुव जोड़ी के विचारों से परे, विकिरण प्रतिरोध और दबाव प्रतिरोध जैसे भौतिक गुणों पर ध्यान दिया जाना चाहिए। इन अनुप्रयोगों को अक्सर पूर्णतः अनुकूलित समाधानों की आवश्यकता होती है।

चयन प्रक्रिया और सामान्य भ्रांतियाँ

अनिच्छा समाधानकर्ता का चयन करना एक तकनीकी कार्य है जिसके लिए व्यवस्थित सोच और व्यापक मूल्यांकन की आवश्यकता होती है । एक उचित चयन प्रक्रिया बाद के अनुप्रयोगों में कई समस्याओं से बच सकती है। इसके साथ ही, आम गलतफहमियों को समझने से इंजीनियरों को नुकसान से बचने और अधिक वैज्ञानिक विकल्प चुनने में मदद मिलती है। आवश्यकताओं को परिभाषित करने से लेकर सत्यापन परीक्षण तक, प्रत्येक चरण पर कठोर ध्यान देने की आवश्यकता है ताकि यह सुनिश्चित किया जा सके कि चयनित रिज़ॉल्वर प्रदर्शन, विश्वसनीयता और लागत के बीच इष्टतम संतुलन प्राप्त कर सके।

व्यवस्थित चयन प्रक्रिया

एक पूर्ण अनिच्छा समाधानकर्ता चयन प्रक्रिया में आम तौर पर निम्नलिखित मुख्य चरण शामिल होते हैं:

1. अनुप्रयोग आवश्यकता विश्लेषण

•  यांत्रिक माउंटिंग स्थितियों को परिभाषित करें (स्थान, शाफ्ट व्यास, इंटरफ़ेस)

• गति पैरामीटर निर्धारित करें (गति सीमा, त्वरण)

• पर्यावरणीय स्थितियों का मूल्यांकन करें (तापमान, आर्द्रता, कंपन, ईएमआई)

• सटीकता आवश्यकताओं को परिभाषित करें (रिज़ॉल्यूशन, रैखिकता, दोहराव)

• सुरक्षा और अतिरेक आवश्यकताओं पर विचार करें (उदाहरण के लिए, ऑटोमोटिव, एयरोस्पेस अनुप्रयोगों के लिए)

2. प्रारंभिक पैरामीटर स्क्रीनिंग

• स्थान की कमी (बाहरी व्यास, लंबाई) के आधार पर आकार सीमा निर्धारित करें

• गति और सटीकता आवश्यकताओं के आधार पर पोल जोड़ी गणना का चयन करें

• विद्युत इंटरफ़ेस अनुकूलता (उत्तेजना वोल्टेज, सिग्नल प्रकार) पर विचार करें

• सुरक्षा रेटिंग और सामग्री आवश्यकताओं का मूल्यांकन करें

3. आपूर्तिकर्ता और तकनीकी समाधान मूल्यांकन

• विभिन्न निर्माताओं के मानक उत्पाद मापदंडों और अनुकूलन क्षमताओं की तुलना करें

• तकनीकी दस्तावेज़ीकरण (चित्र, विनिर्देश, प्रमाणपत्र) की पूर्णता की जाँच करें

• आपूर्ति श्रृंखला स्थिरता और डिलीवरी लीड समय सत्यापित करें

• लागत और लागत-प्रभावशीलता का मूल्यांकन करें

4. नमूना परीक्षण और सत्यापन

• यांत्रिक अनुकूलता जांच (आयाम, माउंटिंग)

• विद्युत प्रदर्शन परीक्षण (सिग्नल गुणवत्ता, सटीकता)

• पर्यावरणीय अनुकूलनशीलता सत्यापन (तापमान, आर्द्रता, कंपन)

• जीवन और विश्वसनीयता मूल्यांकन

5. अंतिम निर्णय और बड़ी मात्रा में खरीद

• व्यापक परीक्षण परिणामों के आधार पर अंतिम मॉडल निर्धारित करें

• बैच आपूर्ति गुणवत्ता स्थिरता के लिए उपायों की पुष्टि करें

• दीर्घकालिक तकनीकी सहायता चैनल स्थापित करें

आकार चयन में सामान्य ग़लतफ़हमियाँ

अनिच्छा रिज़ॉल्वर के लिए आकार चयन प्रक्रिया के दौरान, इंजीनियर आसानी से निम्नलिखित गलतफहमियों में पड़ सकते हैं:

· माउंटिंग टॉलरेंस को नजरअंदाज करना:

वास्तविक मशीनिंग टॉलरेंस को नजरअंदाज करते हुए केवल सैद्धांतिक आकार मिलान पर विचार करना, जिससे इंस्टॉलेशन में कठिनाइयां पैदा होती हैं। उचित असेंबली क्लीयरेंस आरक्षित करने और थर्मल विस्तार के प्रभावों पर विचार करने की अनुशंसा की जाती है।

· लघुकरण का अत्यधिक प्रयास:

जबकि अति-पतली डिज़ाइन जगह बचाते हैं, वे संरचनात्मक ताकत और गर्मी अपव्यय प्रदर्शन का त्याग कर सकते हैं । उच्च गति या उच्च तापमान अनुप्रयोगों में आकार में कमी की लागत का सावधानीपूर्वक मूल्यांकन किया जाना चाहिए।

· भविष्य के रखरखाव की उपेक्षा:

अत्यधिक कॉम्पैक्ट माउंटिंग विधियों को चुनने से बाद में रखरखाव में कठिनाई बढ़ सकती है। प्रारंभिक स्थापना की सुविधा को कुल जीवनचक्र रखरखाव लागत के विरुद्ध तौला जाना चाहिए।

· अपर्याप्त इंटरफ़ेस मानकीकरण:

गैर-मानक इंटरफ़ेस का उपयोग करने से सिस्टम जटिलता और स्पेयर पार्ट्स प्रबंधन कठिनाई बढ़ जाती है। उद्योग-मानक इंटरफ़ेस चुनने का प्रयास करें या कम से कम उद्यम के भीतर मानकीकरण करें।

ध्रुव युग्म चयन में सामान्य भ्रांतियाँ

ध्रुव जोड़े के चयन में विशिष्ट गलतफहमियाँ भी मौजूद हैं, जिन पर विशेष ध्यान देने की आवश्यकता है:

· उच्च ध्रुव युग्मों का अंधानुकरण:

यह मानना ​​कि उच्च ध्रुव युग्म हमेशा बेहतर होते हैं। वास्तव में, उच्च ध्रुव जोड़े सिग्नल प्रोसेसिंग की कठिनाई और लागत को बढ़ाते हैं, जिसके परिणामस्वरूप उन अनुप्रयोगों में बर्बादी होती है जिन्हें अत्यधिक उच्च परिशुद्धता की आवश्यकता नहीं होती है।

· गति सीमाओं को नजरअंदाज करना:

पोल जोड़े बढ़ने से आउटपुट सिग्नल आवृत्ति बढ़ जाती है, जो रिज़ॉल्वर-टू-डिजिटल कनवर्टर की प्रसंस्करण क्षमता से अधिक हो सकती है। सुनिश्चित करें कि सिस्टम के इलेक्ट्रॉनिक्स चयनित पोल जोड़ी गिनती के लिए अधिकतम गति पर सिग्नल आवृत्ति का समर्थन कर सकते हैं।

· तापमान प्रभावों की अनदेखी:

विभिन्न ध्रुव जोड़े वाले रिज़ॉल्वर की तापमान विशेषताएँ भिन्न हो सकती हैं; उच्च ध्रुव युग्म मॉडल में सिग्नल क्षीणन उच्च तापमान वाले वातावरण में अधिक स्पष्ट हो सकता है। संपूर्ण तापमान रेंज में प्रदर्शन स्थिरता के सत्यापन की आवश्यकता है।

· सिस्टम अनुकूलता की उपेक्षा:

पोल पेयर गिनती को बदलने के लिए सिस्टम मापदंडों को नियंत्रित करने के लिए समायोजन की आवश्यकता हो सकती है (उदाहरण के लिए, फ़िल्टर सेटिंग्स, मुआवजा एल्गोरिदम); अन्यथा, इससे प्रदर्शन में गिरावट या अस्थिरता भी हो सकती है।

अन्य व्यापक विचार

आकार और पोल जोड़ी गिनती के दो मुख्य मापदंडों के अलावा, अनिच्छा रिज़ॉल्वर चयन को निम्नलिखित कारकों पर भी व्यापक रूप से विचार करना चाहिए:

· विद्युत पैरामीटर मिलान:

उत्तेजना वोल्टेज (आमतौर पर 7V एसी), आवृत्ति (आमतौर पर 10kHz), इनपुट प्रतिबाधा, आदि को मौजूदा सिस्टम के साथ संगत होने की आवश्यकता है। बेमेल के कारण सिग्नल की गुणवत्ता ख़राब हो सकती है या अतिरिक्त इंटरफ़ेस सर्किट की आवश्यकता हो सकती है।

· पर्यावरण अनुकूलता:

अनुप्रयोग वातावरण के आधार पर उपयुक्त तापमान ग्रेड (औद्योगिक -20~85°C, ऑटोमोटिव -40~125°C, सैन्य -55~155°C), सुरक्षा रेटिंग (IP54, IP67, आदि), और सामग्री (उदाहरण के लिए, संक्षारण प्रतिरोधी कोटिंग) चुनें।

· मानक और प्रमाणन:

विभिन्न उद्योगों की विशिष्ट प्रमाणन आवश्यकताएँ होती हैं (उदाहरण के लिए, ऑटोमोटिव के लिए AEC-Q200, औद्योगिक उपकरणों के लिए CE मार्किंग)। आवश्यक प्रमाणपत्रों की कमी उत्पाद को लक्षित बाज़ार में प्रवेश करने से रोक सकती है।

· आपूर्तिकर्ता तकनीकी सहायता: एक अच्छा आपूर्तिकर्ता न केवल उत्पाद प्रदान कर सकता है बल्कि

जैसी मूल्यवर्धित सेवाएं भी प्रदान कर सकता है। चयन समर्थन , अनुकूलन सेवाएं और विफलता विश्लेषण .

चयन निर्णय समर्थन उपकरण

चयन निर्णयों में सहायता के लिए, इंजीनियर निम्नलिखित टूल और विधियों का उपयोग कर सकते हैं:

· पैरामीटर तुलना तालिका:

भारित स्कोरिंग का उपयोग करके उम्मीदवार मॉडल के प्रमुख मापदंडों (आकार, ध्रुव जोड़े, सटीकता, तापमान सीमा, आदि) की सूची बनाएं और तुलना करें।

· सिमुलेशन सत्यापन:

लक्ष्य प्रणाली में रिज़ॉल्वर के प्रदर्शन का अनुकरण करने और संभावित मुद्दों की भविष्यवाणी करने के लिए MATLAB/Simulink जैसे उपकरणों का उपयोग करें।

· लागत विश्लेषण मॉडल:

न केवल खरीद लागत बल्कि स्थापना, रखरखाव, स्पेयर पार्ट्स और संभावित डाउनटाइम नुकसान सहित कुल जीवनचक्र लागत पर भी विचार करें।

· प्रोटोटाइप परीक्षण प्लेटफ़ॉर्म:

अंतिम निर्णय का समर्थन करने के लिए प्रदर्शन डेटा एकत्र करते हुए, वास्तविक परिचालन स्थितियों के तहत उम्मीदवार मॉडल को मान्य करने के लिए एक प्रतिनिधि परीक्षण वातावरण स्थापित करें।

तकनीकी प्रगति के साथ, अनिच्छा रिज़ॉल्वर की डिज़ाइन और निर्माण प्रक्रियाओं में नवीनता आती रहती है। कोई 'एक आकार-सभी के लिए फिट' सर्वोत्तम विकल्प नहीं है, केवल विशिष्ट अनुप्रयोग के लिए सबसे उपयुक्त समाधान है। एक व्यवस्थित चयन प्रक्रिया का पालन करके, सामान्य गलतफहमियों से बचकर और व्यापक रूप से विचार करके। तकनीकी, लागत और आपूर्ति श्रृंखला कारकों के आधार पर, आप अपने प्रोजेक्ट के लिए सबसे उपयुक्त अनिच्छा समाधानकर्ता का चयन कर सकते हैं।
