Apa Itu Motor Torsi Tanpa Bingkai?
Motor torsi tanpa bingkai adalah kit motor penggerak langsung yang terdiri dari komponen stator dan rotor yang dirancang untuk dipasang langsung ke dalam struktur mekanis pelanggan. Dibandingkan dengan motor rumahan konvensional, motor tanpa bingkai memungkinkan para insinyur menciptakan sistem gerak yang lebih kompak, ringan, dan sangat terintegrasi. Pendekatan desain ini banyak digunakan dalam robotika dan aplikasi canggih lainnya yang mengutamakan efisiensi ruang, kepadatan torsi, dan fleksibilitas struktural.
Di SDM Magnetics, seri motor torsi tanpa bingkai kami dikembangkan untuk peralatan yang memerlukan ukuran ringkas, ringan, dan keluaran daya tinggi. Motor ini sangat cocok untuk sambungan robotik, sambungan robot anjing, peralatan otomatis, pesawat tak berawak, dan sistem navigasi yang memerlukan integrasi yang efisien dan penyaluran torsi yang andal.
Desain Kompak dan Modular
Salah satu keunggulan utama motor torsi tanpa bingkai SDM adalah paket elektromagnetiknya yang ringkas. Struktur low-profile memungkinkan motor untuk diintegrasikan langsung ke peralatan, membantu desainer mengurangi ukuran aktuator secara keseluruhan dan menyederhanakan tata letak mekanis. Hal ini sangat penting dalam sistem robotik yang menganggap setiap milimeter ruang sangatlah penting.
Seri motor torsi tanpa bingkai kami mendukung tujuh ukuran rangka dan tiga opsi belitan, sehingga memberikan fleksibilitas lebih bagi para insinyur selama desain sistem. Platform modular memudahkan pengoptimalan motor untuk torsi, kecepatan, voltase, dan ruang pemasangan. Hasilnya adalah solusi penggerak yang ringkas namun bertenaga dengan kepadatan torsi yang sangat baik, kekakuan struktural yang kuat, dan stabilitas termo-mekanis yang kokoh untuk pengoperasian jangka panjang.
Sirkuit Magnetik yang Dioptimalkan untuk Output Torsi yang Efisien
Motor torsi tanpa bingkai SDM dibuat dengan laminasi baja listrik premium dan magnet NdFeB bermutu tinggi, termasuk 58SH, 54UH, dan tingkat magnet lain yang sesuai tergantung pada kebutuhan proyek. Desain sirkuit magnetik susunan Halbach opsional juga tersedia untuk aplikasi yang memerlukan peningkatan pemanfaatan medan magnet dan peningkatan kinerja elektromagnetik.
Dikombinasikan dengan beberapa konfigurasi belitan standar, sirkuit magnetik yang dioptimalkan mendukung keluaran torsi yang efisien, stabil, dan responsif di seluruh rentang kecepatan. Hal ini membuat seri motor ini sangat cocok untuk sistem dinamis yang menuntut seperti aktuator robot, peralatan gerak presisi, dan modul otomasi kompak.
Torsi Berkelanjutan Tinggi untuk Siklus Tugas yang Menuntut
Motor ini dibuat khusus untuk pengoperasian yang berkelanjutan dan menuntut. Pada sambungan robotik, peralatan mesin, dan sistem otomasi industri, torsi kontinu yang stabil seringkali lebih penting daripada keluaran ledakan pendek saja. Motor torsi tanpa bingkai SDM dirancang untuk memberikan kinerja torsi berkelanjutan yang dapat diandalkan selama periode pengoperasian yang lama, membantu peralatan menjaga akurasi, daya tanggap, dan kemampuan pengulangan dalam kondisi kerja nyata.
Rentang kinerja umum meliputi:
Nilai daya: 700 W – 1500 W
Tegangan terukur: 24 V – 100 V
Konfigurasi umum 48 V
Torsi puncak: 1 Nm – 40 Nm
Kisaran kinerja ini membuat seri ini cocok untuk berbagai platform kontrol gerak, mulai dari aktuator robotik kompak hingga sistem motor tertanam yang disesuai

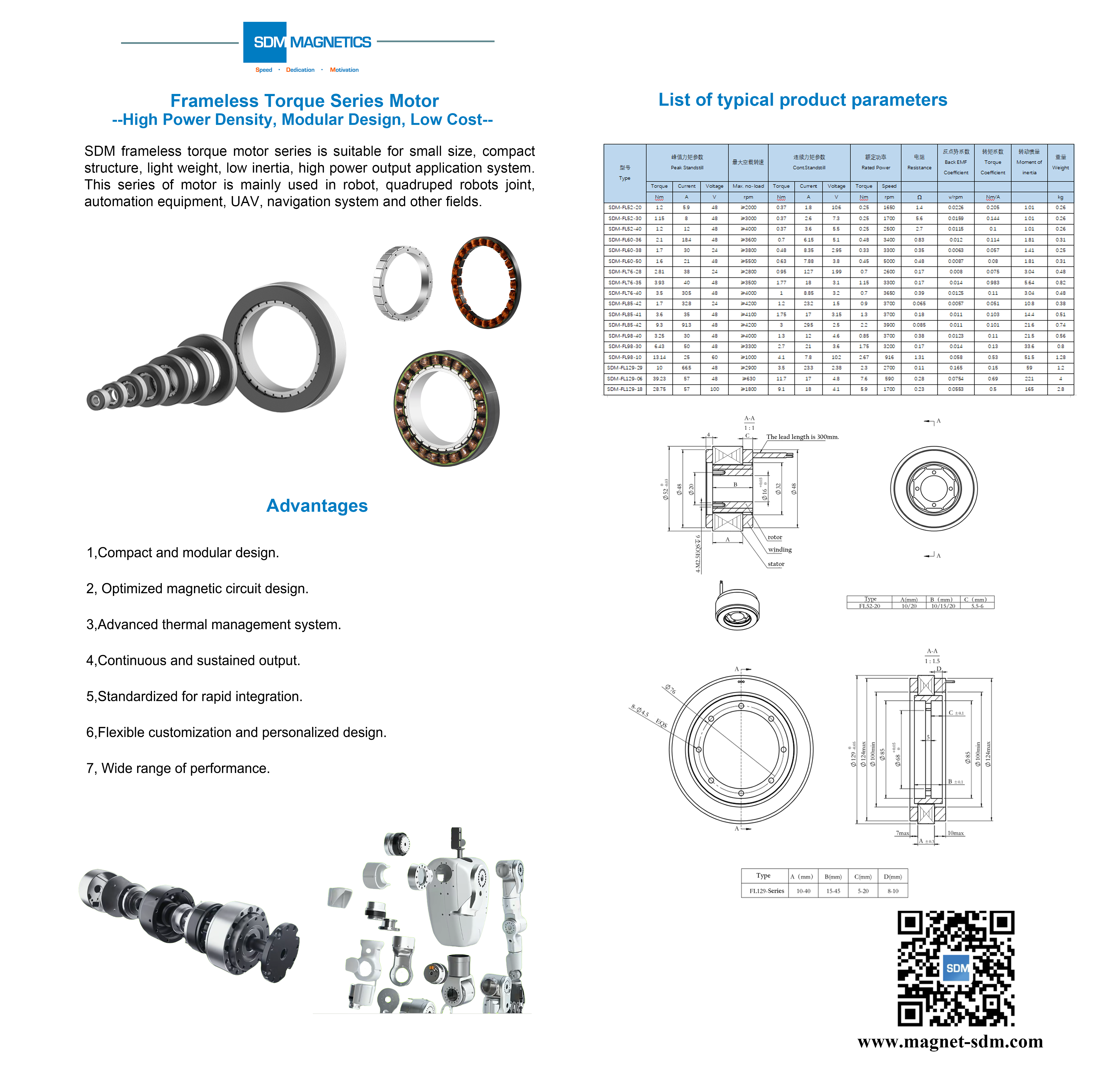

Tabel Data Motor Torsi Tanpa Bingkai
Jenis |
Torsi Puncak Berhenti (Nm) |
Arus Puncak Berhenti (A) |
Tegangan Puncak Berhenti (V) |
Kecepatan Tanpa Beban Maks (rpm) |
Lanjutan Torsi Berhenti (Nm) |
Lanjutan Arus Mati (A) |
Lanjutan Tegangan Mati (V) |
Torsi Daya Terukur (Nm) |
Nilai Kecepatan Daya (rpm) |
Resistensi (Ω) |
Koefisien EMF Balik (v/rpm) |
Koefisien Torsi (Nm/A) |
Momen Inersia |
Berat (kg) |
SDM-FL52-20 |
1.2 |
5.9 |
48 |
≥2000 |
0.37 |
1.8 |
10.6 |
0.25 |
1650 |
1.4 |
0.0226 |
0.205 |
1.01 |
0.26 |
SDM-FL52-30 |
1.15 |
8 |
48 |
≥3000 |
0.37 |
2.6 |
7.3 |
0.25 |
1700 |
5.6 |
0.0159 |
0.144 |
1.01 |
0.26 |
SDM-FL52-40 |
1.2 |
12 |
48 |
≥4000 |
0.37 |
3.6 |
5.5 |
0.25 |
2500 |
2.7 |
0.0115 |
0.1 |
1.01 |
0.26 |
SDM-FL60-36 |
2.1 |
18.4 |
48 |
≥3600 |
0.7 |
6.15 |
5.1 |
0.48 |
3400 |
0.83 |
0.012 |
0.114 |
1.81 |
0.31 |
SDM-FL60-38 |
1.7 |
30 |
24 |
≥3800 |
0.48 |
8.35 |
2.95 |
0.33 |
3300 |
0.35 |
0.0063 |
0.057 |
1.41 |
0.25 |
SDM-FL60-50 |
1.6 |
21 |
48 |
≥5500 |
0.63 |
7.88 |
3.8 |
0.45 |
5000 |
0.48 |
0.0087 |
0.08 |
1.81 |
0.31 |
SDM-FL76-28 |
2.81 |
38 |
24 |
≥2800 |
0.95 |
12.7 |
1.99 |
0.7 |
2600 |
0.17 |
0.008 |
0.075 |
3.04 |
0.48 |
SDM-FL76-35 |
3.93 |
40 |
48 |
≥3500 |
1.77 |
18 |
3.1 |
1.15 |
3300 |
0.17 |
0.014 |
0.983 |
5.64 |
0.82 |
SDM-FL76-40 |
3.5 |
30.5 |
48 |
≥4000 |
1 |
8.85 |
3.2 |
0.7 |
3650 |
0.39 |
0.0125 |
0.11 |
3.04 |
0.48 |
SDM-FL85-42 |
1.7 |
32.8 |
24 |
≥4200 |
1.2 |
23.2 |
1.5 |
0.9 |
3700 |
0.065 |
0.0057 |
0.051 |
10.8 |
0.38 |
SDM-FL85-41 |
3.6 |
35 |
48 |
≥4100 |
1.75 |
17 |
3.15 |
1.3 |
3700 |
0.18 |
0.011 |
0.103 |
14.4 |
0.51 |
SDM-FL85-42 |
9.3 |
91.3 |
48 |
≥4200 |
3 |
29.5 |
2.5 |
2.2 |
3900 |
0.085 |
0.011 |
0.101 |
21.6 |
0.74 |
SDM-FL98-40 |
3.25 |
30 |
48 |
≥4000 |
1.3 |
12 |
4.6 |
0.85 |
3700 |
0.38 |
0.0123 |
0.11 |
21.5 |
0.56 |
SDM-FL98-30 |
6.43 |
50 |
48 |
≥3300 |
2.7 |
21 |
3.6 |
1.75 |
3200 |
0.17 |
0.014 |
0.13 |
33.6 |
0.8 |
SDM-FL98-10 |
13.14 |
25 |
60 |
≥1000 |
4.1 |
7.8 |
10.2 |
2.67 |
916 |
1.31 |
0.058 |
0.53 |
51.5 |
1.28 |
SDM-FL129-29 |
10 |
66.5 |
48 |
≥2900 |
3.5 |
23.3 |
2.38 |
2.3 |
2700 |
0.11 |
0.165 |
0.15 |
59 |
1.2 |
SDM-FL129-06 |
39.23 |
57 |
48 |
≥630 |
11.7 |
17 |
4.8 |
7.6 |
590 |
0.28 |
0.0754 |
0.69 |
221 |
4 |
SDM-FL129-18 |
28.75 |
57 |
100 |
≥1800 |
9.1 |
18 |
4.1 |
5.9 |
1700 |
0.23 |
0.0553 |
0.5 |
165 |
2.8 |
Manajemen Termal Cerdas
Kontrol termal sangat penting dalam robotika berperforma tinggi dan sistem gerak terintegrasi. Motor torsi tanpa bingkai SDM dirancang untuk menangani beban termal yang dihasilkan selama pengoperasian berkelanjutan sekaligus menjaga suhu belitan tetap di bawah 155 °C. Desain termal yang efektif membantu memperpanjang masa pakai motor, meningkatkan keandalan operasional, dan mendukung keluaran yang lebih stabil dalam siklus tugas yang berulang atau berdurasi panjang.
Untuk peralatan robot kompak, perilaku termal yang baik sangat penting karena motor sering kali tertanam langsung ke dalam struktur aktuator. Tim teknik kami juga dapat mendukung pelanggan dalam mengevaluasi kondisi integrasi untuk membantu mengoptimalkan pembuangan panas dan stabilitas sistem jangka panjang.
Integrasi Cepat dan Fleksibilitas Desain
Manfaat utama motor torsi tanpa bingkai adalah kebebasan integrasi. Daripada mengadaptasi motor bertempat standar ke alat berat, para insinyur dapat membangun motor langsung ke dalam struktur dan mengoptimalkan tata letak aktuator penuh. SDM mendukung pendekatan desain ini dengan beragam pilihan ukuran bingkai, kombinasi belitan, dan kemungkinan penyesuaian.
Dari konfigurasi standar hingga solusi spesifik proyek, kami dapat mendukung:
Kustomisasi berliku
Adaptasi antarmuka mekanis
Penyesuaian panjang timah
Beberapa panjang inti untuk setiap ukuran bingkai
Dukungan desain berorientasi aplikasi
Fleksibilitas ini membantu pelanggan menyesuaikan motor secara lebih tepat dengan arsitektur mekanis, sistem kontrol, dan keterbatasan ruang pada produk akhir.
Dirancang untuk Robotika dan Peralatan Canggih
Motor torsi tanpa bingkai SDM terutama digunakan di:
Robot industri
Sendi anjing robot
Modul aktuator robot
Peralatan otomatis
UAV dan sistem pesawat tak berawak
Sistem navigasi dan panduan
Peralatan gerak presisi
Platform otomasi industri yang ringkas
Untuk sambungan robotik dan aktuator tertanam, kombinasi kepadatan torsi tinggi, ukuran kompak, dan integrasi langsung dapat membantu mengurangi kompleksitas mekanis sekaligus meningkatkan efisiensi sistem secara keseluruhan.
Mengapa Memilih Motor Torsi Tanpa Bingkai SDM?
SDM Magnetics menggabungkan kemampuan desain elektromagnetik motor dengan pengetahuan material dan dukungan penyesuaian. Seri motor torsi tanpa bingkai kami dirancang tidak hanya untuk kinerja, tetapi juga untuk integrasi praktis ke dalam sistem pelanggan nyata. Baik Anda sedang mengembangkan sambungan robot, aktuator ringan, atau platform penggerak langsung yang ringkas, kami dapat mendukung proyek Anda dengan konfigurasi motor yang fleksibel dan kerja sama yang berorientasi pada teknik.
Manfaat utama meliputi:
Desain ringkas dan tanpa bingkai untuk integrasi langsung
Kepadatan torsi tinggi dalam paket ringan
Tujuh ukuran bingkai dan tiga opsi belitan
Bahan magnetik premium dan sirkuit magnetik yang dioptimalkan
Performa termal yang andal untuk pengoperasian berkelanjutan
Kustomisasi fleksibel untuk arsitektur sistem yang berbeda
Cocok untuk robot, UAV, peralatan otomatis, dan sistem navigasi
Hubungi Kami untuk Solusi Motor Robot Custom
Jika Anda mencari solusi motor torsi tanpa bingkai untuk robotika atau sistem gerak kompak, SDM Magnetics dapat membantu. Kirimkan kepada kami persyaratan proyek Anda, ruang pemasangan, torsi target, voltase, kondisi pendinginan, dan siklus pengoperasian, dan tim teknik kami akan merekomendasikan konfigurasi motor yang paling sesuai untuk aplikasi Anda.
Pertanyaan Umum
Apa itu motor torsi tanpa bingkai?
Motor torsi tanpa bingkai adalah kit motor yang terbuat dari komponen stator dan rotor terpisah yang dapat diintegrasikan langsung ke peralatan pelanggan alih-alih menggunakan motor rumahan tradisional.
Mengapa motor torsi tanpa bingkai digunakan pada robot?
Mereka membantu para insinyur menciptakan aktuator yang ringkas, ringan, dan sangat terintegrasi dengan keluaran torsi yang kuat, menjadikannya ideal untuk sambungan robot dan sistem gerak canggih lainnya.
Apakah motor torsi tanpa bingkai SDM dapat disesuaikan?
Ya. SDM dapat mendukung berbagai ukuran rangka, opsi belitan, antarmuka mekanis, panjang kabel, dan persyaratan khusus lainnya berdasarkan aplikasi Anda.
Aplikasi apa yang cocok untuk motor ini?
Mereka cocok untuk robotika, sambungan robot anjing, peralatan otomatis, pesawat tak berawak, sistem navigasi, dan sistem gerak penggerak langsung kompak lainnya.
Berapa kisaran tegangan yang tersedia?
Kisaran tegangan pengenal tipikal adalah 24 V hingga 100 V, dengan 48 V sebagai konfigurasi umum.
Berapa kisaran torsi yang dapat diberikan oleh SDM?
Kisaran torsi puncak tipikal seri ini adalah 1 Nm hingga 40 Nm, bergantung pada ukuran model dan konfigurasi.
