Come funziona il risolutore del sensore

UN Il risolutore di sensori è un dispositivo elettromeccanico ampiamente utilizzato in varie applicazioni per misurare l'angolo di un albero rotante. Funziona in modo simile a un trasformatore, il suo ruolo principale è quello di convertire l'angolo meccanico di un rotore in un segnale elettrico che può essere interpretato da un sistema di controllo. Ecco una descrizione di base del funzionamento di un risolutore di sensori:

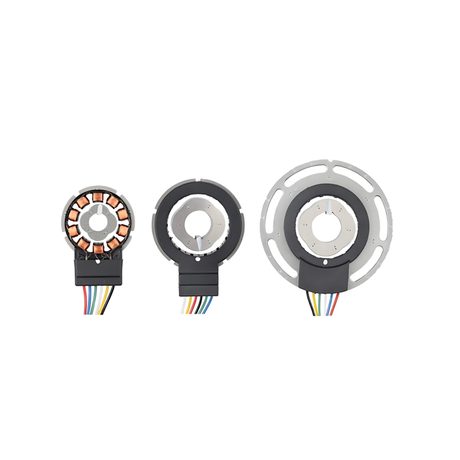

1. Struttura: un risolutore è tipicamente costituito da un rotore e uno statore. Il rotore è collegato all'albero rotante il cui angolo deve essere misurato. Lo statore circonda il rotore e solitamente contiene avvolgimenti.

2. Eccitazione: l'avvolgimento primario sullo statore è eccitato con un segnale CA, comunemente indicato come segnale di riferimento. Questo segnale è tipicamente un'onda sinusoidale ad alta frequenza.

3. Induzione: quando il rotore gira, cambia l'accoppiamento magnetico tra se stesso e gli avvolgimenti dello statore. Questa modifica influisce sul campo elettromagnetico all'interno del dispositivo.

4. Segnali di uscita: il risolutore ha due avvolgimenti secondari sullo statore, orientati perpendicolarmente tra loro. Mentre il rotore ruota, il campo magnetico variabile induce tensioni in questi avvolgimenti secondari. Queste tensioni variano sinusoidalmente, con la loro ampiezza e fase dipendenti dall'angolo del rotore.

5. Conversione del segnale: le tensioni degli avvolgimenti secondari vengono quindi elaborate per calcolare l'angolo del rotore. Ciò viene fatto confrontando la fase dei segnali di uscita con la fase del segnale di ingresso di riferimento. La differenza di fase risultante è direttamente proporzionale all'angolo meccanico del rotore.

6. Determinazione dell'angolo: utilizzando le relazioni trigonometriche (funzioni seno e coseno relative all'angolo), è possibile calcolare l'esatta posizione angolare del rotore dalle differenze di fase.

I risolutori sono apprezzati per la loro durata e precisione, che li rendono ideali per ambienti difficili o applicazioni in cui misurazioni angolari precise sono cruciali, come nel settore aerospaziale, automobilistico e della robotica industriale. Sono inoltre apprezzati per la loro capacità di funzionare ad alte temperature e sotto stress meccanico, a differenza di alcuni sensori elettronici.
